Сгенерируйте код MATLAB для задач оптимизации проекта (графический интерфейс пользователя)
В этом примере показано, как автоматически сгенерировать функцию MATLAB, чтобы решить Задачу оптимизации Проекта. Вы используете инструмент Response Optimization, чтобы задать задачу оптимизации для гидравлического цилиндра, проектируют и генерируют код MATLAB, чтобы решить эту задачу оптимизации.
Гидравлическая цилиндрическая проблема проектирования
"Оптимизация проекта, чтобы Достигнуть Пользовательской Цели Используя Response Optimization Tool" пример показывает, как использовать инструмент Response Optimization, чтобы оптимизировать цилиндрический проект. В этом примере мы загружаем предварительно сконфигурированный сеанс инструмента Response Optimization на основе того примера.
load sdoHydraulicCylinder_sdosession
Используйте следующую команду, чтобы открыть инструмент Response Optimization
sdotool(SDOSessionData)
Сгенерируйте код MATLAB

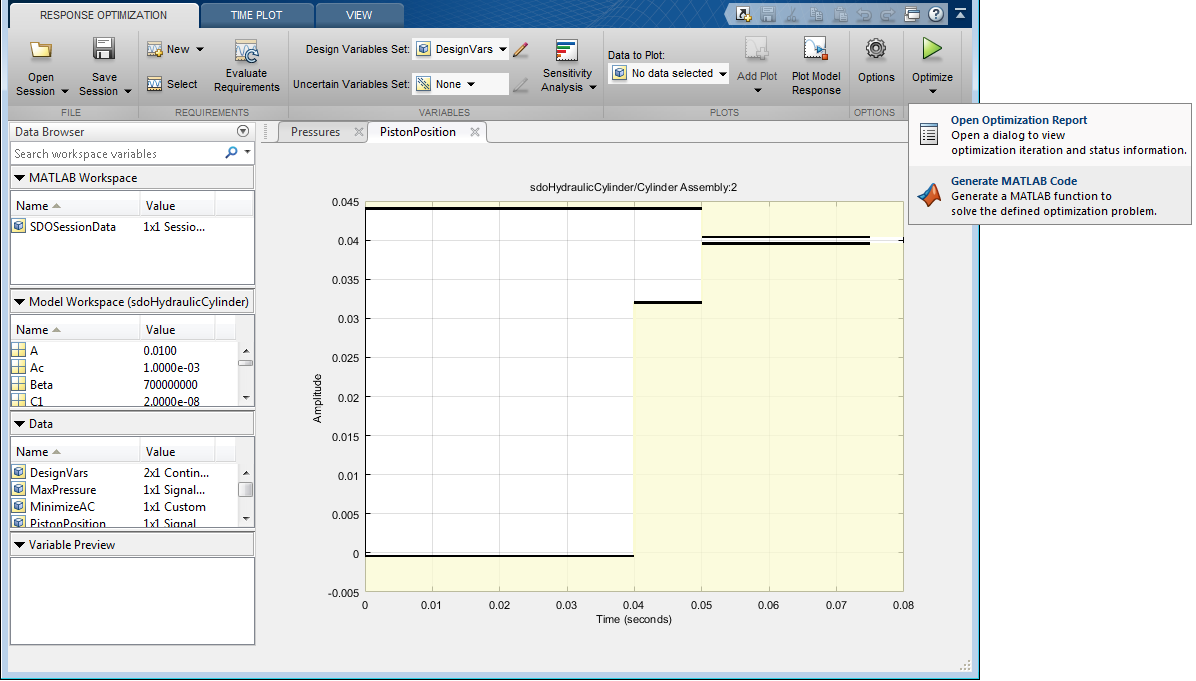

Из Оптимизировать списка выберите Generate MATLAB Code.

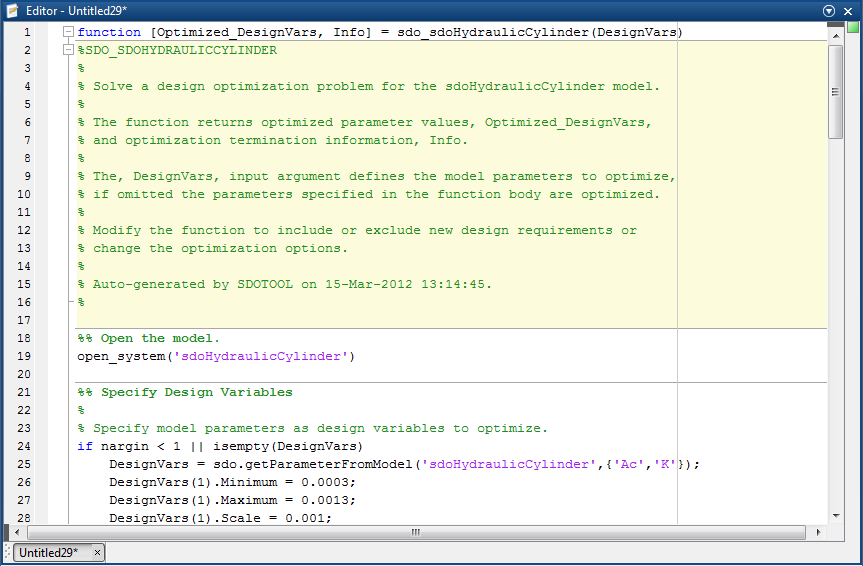

Сгенерированный код добавляется к редактору MATLAB как несохраненная функция MATLAB.
Исследуйте сгенерированный код. Значительные фрагменты кода:
Specify Design Variables- Определение параметров модели оптимизировано.
Specify Design Requirements- Определение конструктивных требований.
Create Optimization Objective Function- Создание анонимной функции, которая вызывает подфункциональныйsdoHydraulicCylinder_optFcn, который оценивает цилиндрический проект.sdo.optimizeвызывает анонимную функцию в каждой итерации.
Evaluate custom parameter requirement functions- Оценивает пользовательское требование,MinimizeAC, это используетsdoHydraulicCylinder_customObjectiveфункция.
Optimize the Design- Оптимизация с помощьюsdo.optimizeкоманда.
Выберите Save из редактора MATLAB, чтобы сохранить сгенерированную функцию.
Запустите сгенерированный код
Запустите сгенерированную функцию.
Первый выходной аргумент, pOpt, содержит оптимизированные значения параметров и второй выходной аргумент, optInfo, содержит информацию об оптимизации.
Измените сгенерированный код
Вы можете:
Измените сгенерированный
sdo_sdoHydraulicCylinderфункция, чтобы включать или исключить новые конструктивные требования или изменить опции оптимизации.
Вызовите сгенерированный
sdo_sdoHydraulicCylinderфункция с различным набором параметров, чтобы оптимизировать.
Для получения дополнительной информации о том, как записать, цель/ограничение функционирует, чтобы использовать с sdo.optimize команда, введите help sdoExampleCostFunction в командной строке MATLAB.
Закройте модель
