Извлеките архитектуру модели Simulink Используя System Composer
Панорама
В этом примере показано, как экспортировать существующую модель Simulink в модель архитектуры System Composer. Алгоритмические разделы исходной модели удалены, и структурная информация сохраняется во время этого процесса. Ссылки требований, если таковые имеются, также сохраняются.
Преобразование модели Simulink к архитектуре System Composer
System Composer преобразует структурные построения в модели Simulink к эквивалентным построениям модели архитектуры:
Подсистемы к компонентам
Различные подсистемы к различным компонентам
Соедините шиной объекты к интерфейсам
Модели, на которые ссылаются, к ссылочным компонентам
Откройте модель

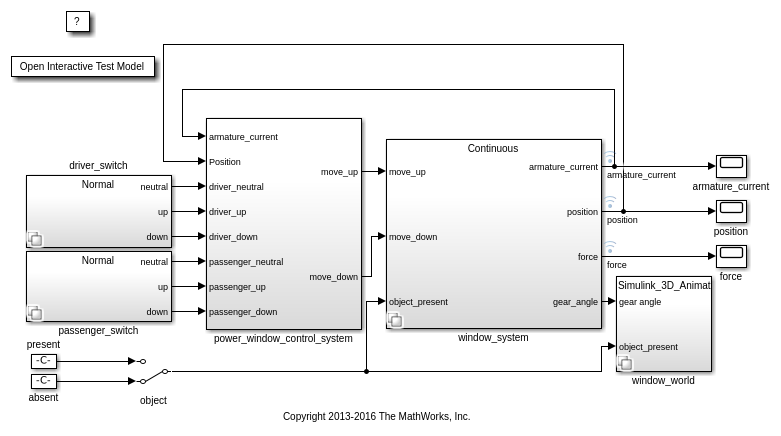

Откройте модель Simulink системы.
scExamplePowerWindowBottomUp

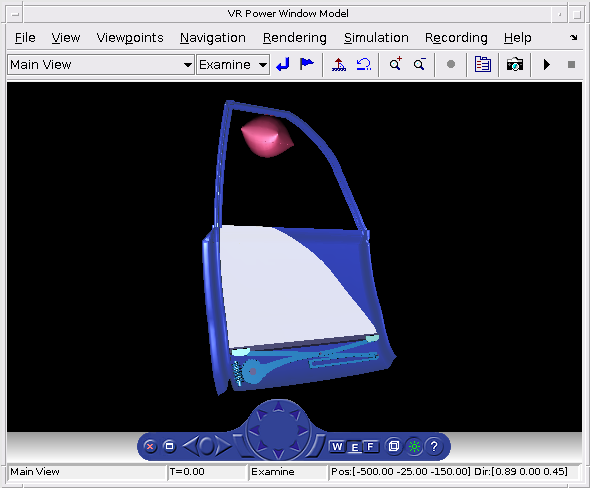

Экспортируйте модель
Извлеките модель архитектуры из исходной модели.
systemcomposer.extractArchitectureFromSimulink('slexPowerWindowExample','PowerWindowArchModel'); Simulink.BlockDiagram.arrangeSystem('PowerWindowArchModel'); systemcomposer.openModel('PowerWindowArchModel');
Закройте модель и проект
Закройте проект Simulink и созданную модель архитектуры.
bdclose('PowerWindowArchModel');
close(proj);
