Панорама

Глубокое обучение является мощным методом машинного обучения, который автоматически изучает функции изображений, требуемые для задач обнаружения. Существует несколько методов для обнаружения объектов с помощью глубокого обучения, таких как Faster R-CNN, Вы Только Взгляд Однажды (YOLO v2) и SSD. Этот пример обучает детектор транспортного средства SSD с помощью trainSSDObjectDetector функция. Для получения дополнительной информации смотрите, что Обнаружение объектов использует Глубокое обучение.

Загрузите предварительно обученный детектор

Загрузите предварительно обученный детектор, чтобы избежать необходимости ожидать обучения завершиться. Если вы хотите обучить детектор, установите doTraining переменная к истине.

doTraining = false;
if ~doTraining && ~exist('ssdResNet50VehicleExample_20a.mat','file')
    disp('Downloading pretrained detector (44 MB)...');
    pretrainedURL = 'https://www.mathworks.com/supportfiles/vision/data/ssdResNet50VehicleExample_20a.mat';
    websave('ssdResNet50VehicleExample_20a.mat',pretrainedURL);
end

Загрузите набор данных

Этот пример использует набор данных небольшого транспортного средства, который содержит 295 изображений. Каждое изображение содержит один или два помеченных экземпляра транспортного средства. Небольшой набор данных полезен для исследования метода обучения SSD, но на практике, более помеченные изображения необходимы, чтобы обучить устойчивый детектор.

unzip vehicleDatasetImages.zip
data = load('vehicleDatasetGroundTruth.mat');
vehicleDataset = data.vehicleDataset;

Обучающие данные хранятся в таблице. Первый столбец содержит путь к файлам изображений. Остальные столбцы содержат метки ROI для транспортных средств. Отобразите первые несколько строк данных.

vehicleDataset(1:4,:)

ans=4×2 table
              imageFilename                vehicle
    _________________________________    ____________

    {'vehicleImages/image_00001.jpg'}    {1×4 double}
    {'vehicleImages/image_00002.jpg'}    {1×4 double}
    {'vehicleImages/image_00003.jpg'}    {1×4 double}
    {'vehicleImages/image_00004.jpg'}    {1×4 double}

Разделите набор данных в набор обучающих данных для обучения детектор и набор тестов для оценки детектора. Выберите 60% данных для обучения. Используйте остальных в оценке.

rng(0);
shuffledIndices = randperm(height(vehicleDataset));
idx = floor(0.6 * length(shuffledIndices) );
trainingData = vehicleDataset(shuffledIndices(1:idx),:);
testData = vehicleDataset(shuffledIndices(idx+1:end),:);

Используйте imageDatastore и boxLabelDatastore загружать изображение и данные о метке во время обучения и оценки.

imdsTrain = imageDatastore(trainingData{:,'imageFilename'});
bldsTrain = boxLabelDatastore(trainingData(:,'vehicle'));

imdsTest = imageDatastore(testData{:,'imageFilename'});
bldsTest = boxLabelDatastore(testData(:,'vehicle'));

Объедините изображение и хранилища данных метки поля.

trainingData = combine(imdsTrain,bldsTrain);
testData = combine(imdsTest, bldsTest);

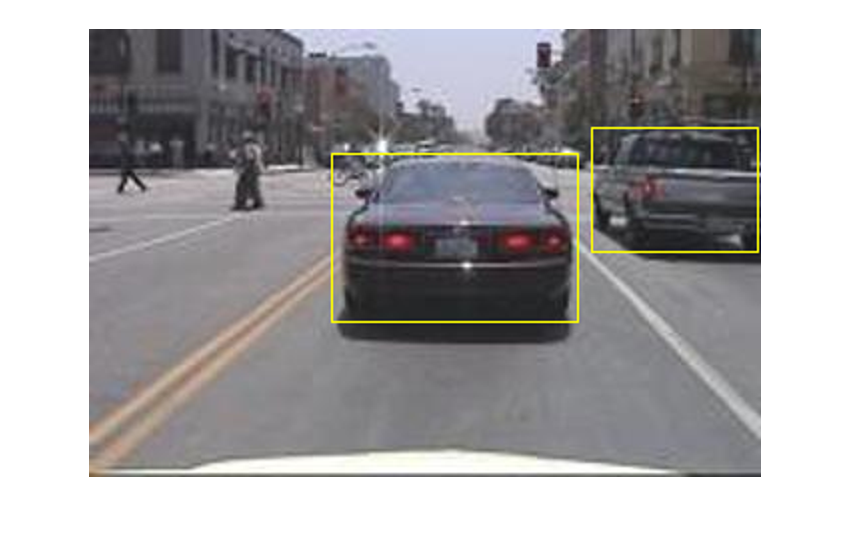

Отобразите одно из учебных изображений и меток поля.

data = read(trainingData);
I = data{1};
bbox = data{2};
annotatedImage = insertShape(I,'Rectangle',bbox);
annotatedImage = imresize(annotatedImage,2);
figure
imshow(annotatedImage)

Создайте сеть обнаружения объектов SSD

Сеть обнаружения объектов SSD может считаться наличием двух подсетей. Сеть извлечения признаков, сопровождаемая сетью обнаружения.

Сеть извлечения признаков обычно является предварительно обученным CNN (см. Предварительно обученные Глубокие нейронные сети (Deep Learning Toolbox) для получения дополнительной информации). Этот пример использует ResNet-50 в извлечении признаков. Другие предварительно обученные сети, такие как MobileNet v2 или ResNet-18 могут также использоваться в зависимости от требований к приложению. Подсеть обнаружения является маленьким CNN по сравнению с сетью извлечения признаков и состоит из нескольких сверточных слоев и слоев, характерных для SSD.

Используйте ssdLayers функционируйте, чтобы автоматически изменить предварительно обученную сеть ResNet-50 в сеть обнаружения объектов SSD. ssdLayers требует, чтобы вы задали несколько входных параметров, которые параметрируют сеть SSD, включая сетевой входной размер и количество классов. При выборе сетевого входного размера считайте размер учебных изображений и вычислительную стоимость понесенными путем обработки данных в выбранном размере. Когда выполнимо, выберите сетевой входной размер, который является близко к размеру учебного изображения. Однако, чтобы уменьшать вычислительную стоимость выполнения этого примера, сетевой входной размер выбран, чтобы быть [300 300 3]. Во время обучения, trainSSDObjectDetector автоматически изменяет размер учебных изображений к сетевому входному размеру.

inputSize = [300 300 3];

Задайте количество классов объектов, чтобы обнаружить.

numClasses = width(vehicleDataset)-1;

Создайте сеть обнаружения объектов SSD.

lgraph = ssdLayers(inputSize, numClasses, 'resnet50');

Можно визуализировать сеть с помощью analyzeNetwork или DeepNetworkDesigner от Deep Learning Toolbox™. Обратите внимание на то, что можно также создать пользовательский слой сети слоем SSD. Для получения дополнительной информации смотрите, Создают Сеть Обнаружения объектов SSD.

Увеличение данных

Увеличение данных используется, чтобы улучшить сетевую точность путем случайного преобразования исходных данных во время обучения. При помощи увеличения данных можно добавить больше разнообразия в обучающие данные, на самом деле не имея необходимость увеличить число помеченных обучающих выборок. Используйте transform увеличивать обучающие данные

Обратите внимание на то, что увеличение данных не применяется к тестовым данным. Идеально, тестовые данные должны быть представительными для исходных данных и оставлены немодифицированными для несмещенной оценки.

augmentedTrainingData = transform(trainingData,@augmentData);

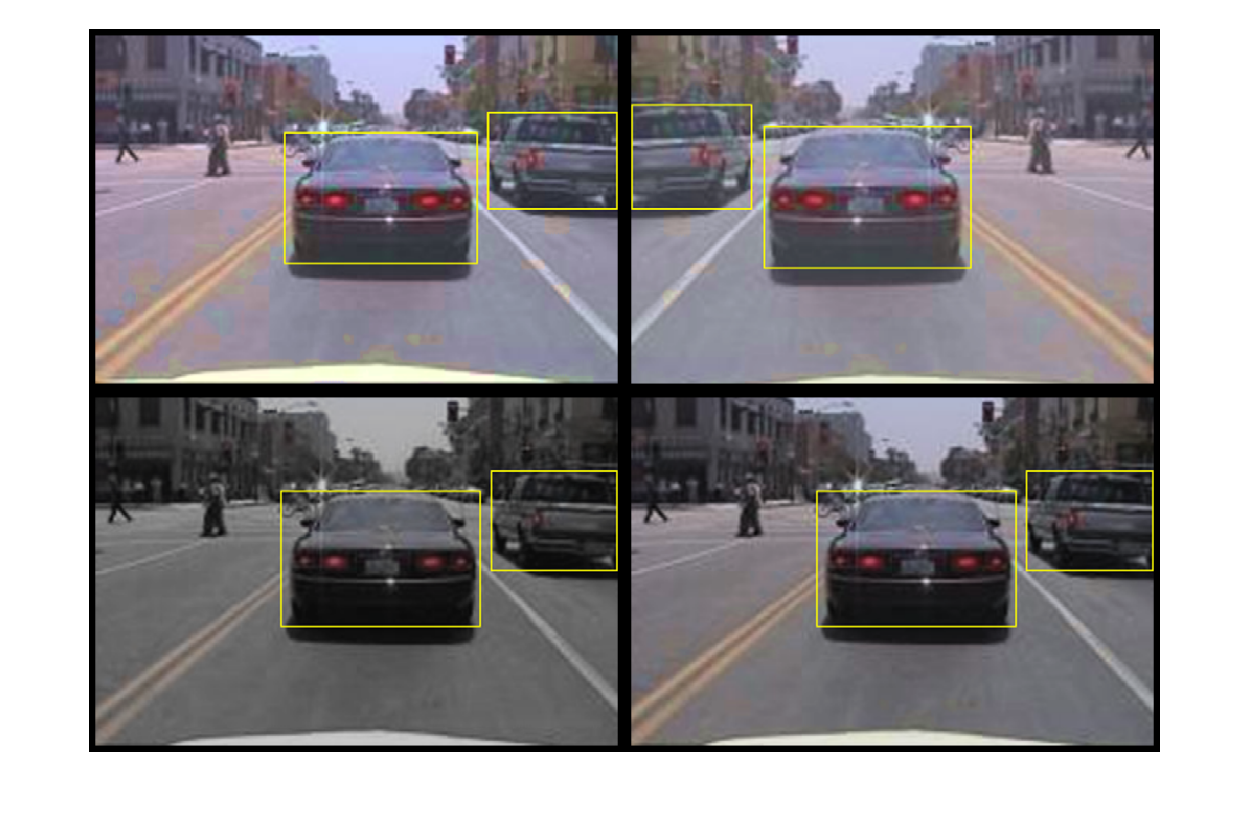

Визуализируйте увеличенные обучающие данные путем чтения того же изображения многократно.

augmentedData = cell(4,1);
for k = 1:4
    data = read(augmentedTrainingData);
    augmentedData{k} = insertShape(data{1},'Rectangle',data{2});
    reset(augmentedTrainingData);
end

figure
montage(augmentedData,'BorderSize',10)

Предварительно обработайте обучающие данные

Предварительно обработайте увеличенные обучающие данные, чтобы подготовиться к обучению.

preprocessedTrainingData = transform(augmentedTrainingData,@(data)preprocessData(data,inputSize));

Считайте предварительно обработанные обучающие данные.

data = read(preprocessedTrainingData);

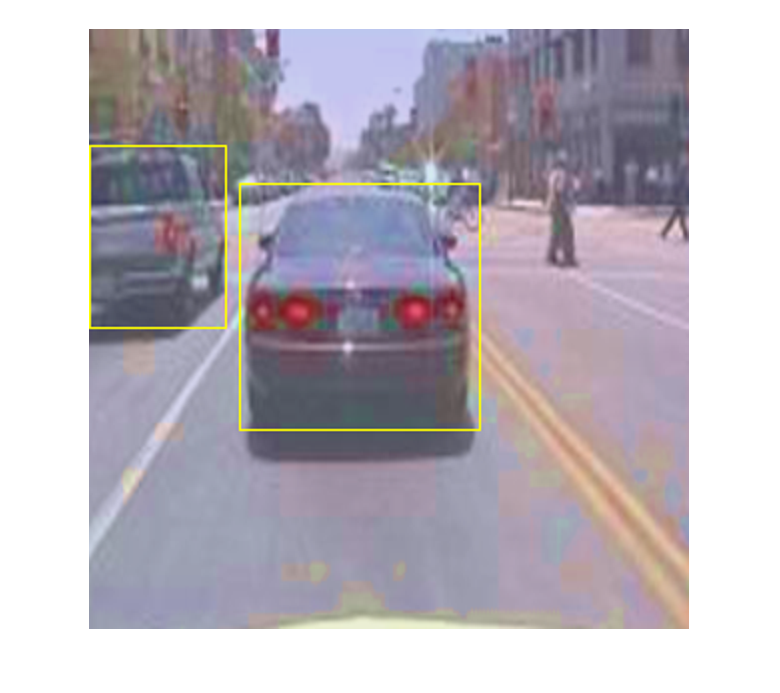

Отобразите поля изображения и ограничительные рамки.

I = data{1};
bbox = data{2};
annotatedImage = insertShape(I,'Rectangle',bbox);
annotatedImage = imresize(annotatedImage,2);
figure
imshow(annotatedImage)

Обучите детектор объектов SSD

Используйте trainingOptions задавать сетевые опции обучения. Установите 'CheckpointPath' к временному местоположению. Это включает сохранение частично обученных детекторов во время учебного процесса. Если обучение прервано, такой как отключением электроэнергии или системным отказом, можно возобновить обучение с сохраненной контрольной точки.

options = trainingOptions('sgdm', ...
        'MiniBatchSize', 16, ....
        'InitialLearnRate',1e-1, ...
        'LearnRateSchedule', 'piecewise', ...
        'LearnRateDropPeriod', 30, ...
        'LearnRateDropFactor', 0.8, ...
        'MaxEpochs', 300, ...
        'VerboseFrequency', 50, ...
        'CheckpointPath', tempdir, ...
        'Shuffle','every-epoch');

Используйте trainYOLOv2ObjectDetector функция, чтобы обучить детектор объектов SSD, если doTraining к истине. В противном случае загружает предварительно обученную сеть.

if doTraining
    % Train the SSD detector.
    [detector, info] = trainSSDObjectDetector(preprocessedTrainingData,lgraph,options);
else
    % Load pretrained detector for the example.
    pretrained = load('ssdResNet50VehicleExample_20a.mat');
    detector = pretrained.detector;
end

Этот пример проверяется на Титане NVIDIA™ X графических процессоров с 12 Гбайт памяти. Если ваш графический процессор имеет меньше памяти, у можно закончиться память. Если это происходит, понизьте 'MiniBatchSize'использование trainingOptions функция. Обучение этой сети заняло приблизительно 2 часа с помощью этой настройки. Учебное время варьируется в зависимости от оборудования, которое вы используете.

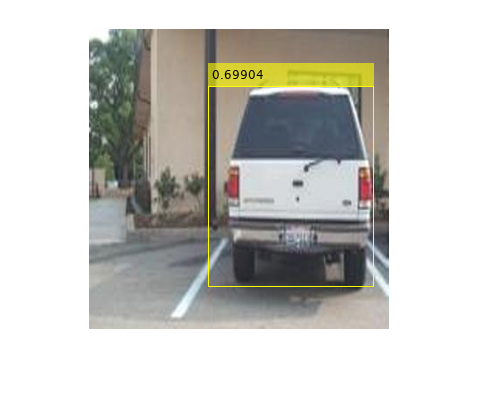

Как быстрый тест, запустите детектор на одном тестовом изображении.

data = read(testData);
I = data{1,1};
I = imresize(I,inputSize(1:2));
[bboxes,scores] = detect(detector,I, 'Threshold', 0.4);

Отобразите результаты.

I = insertObjectAnnotation(I,'rectangle',bboxes,scores);
figure
imshow(I)

Оцените детектор Используя набор тестов

Оцените обученный детектор объектов на большом наборе изображений, чтобы измерить уровень. Computer Vision Toolbox™ обеспечивает функции оценки детектора объектов, чтобы измерить общие метрики, такие как средняя точность (evaluateDetectionPrecision) и средние журналом коэффициенты непопаданий (evaluateDetectionMissRate). В данном примере используйте среднюю метрику точности, чтобы оценить производительность. Средняя точность обеспечивает один номер, который включает способность детектора сделать правильные классификации (precision) и способность детектора найти все соответствующие объекты (recall).

Примените к тестовым данным то же преобразование предварительной обработки, что и к обучающим данным. Обратите внимание на то, что увеличение данных не применяется к тестовым данным. Данные испытаний должны быть показательными по сравнению с исходными данными и не должны быть изменены для объективной оценки.

preprocessedTestData = transform(testData,@(data)preprocessData(data,inputSize));

Запустите детектор на всех тестовых изображениях.

detectionResults = detect(detector, preprocessedTestData, 'Threshold', 0.4);

Оцените детектор объектов с помощью средней метрики точности.

[ap,recall,precision] = evaluateDetectionPrecision(detectionResults, preprocessedTestData);

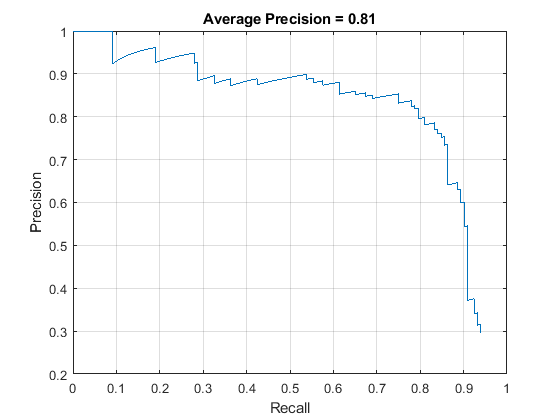

Точность/отзыв (PR), который подсвечивает кривая, насколько точный детектор на различных уровнях отзыва. Идеально, точность была бы 1 на всех уровнях отзыва. Использование большего количества данных может помочь улучшить среднюю точность, но может потребовать большего количества учебного графика временной зависимости кривая PR.

figure
plot(recall,precision)
xlabel('Recall')
ylabel('Precision')
grid on
title(sprintf('Average Precision = %.2f',ap))

Генерация кода

Если детектор обучен и оценен, можно сгенерировать код для ssdObjectDetector использование GPU Coder™. Для получения дополнительной информации смотрите Генерацию кода для Обнаружения объектов при помощи Одного примера Детектора Мультиполя Выстрела.

Вспомогательные Функции

function B = augmentData(A)
% Apply random horizontal flipping, and random X/Y scaling. Boxes that get
% scaled outside the bounds are clipped if the overlap is above 0.25. Also,
% jitter image color.
B = cell(size(A));

I = A{1};
sz = size(I);
if numel(sz)==3 && sz(3) == 3
    I = jitterColorHSV(I,...
        'Contrast',0.2,...
        'Hue',0,...
        'Saturation',0.1,...
        'Brightness',0.2);
end

% Randomly flip and scale image.
tform = randomAffine2d('XReflection',true,'Scale',[1 1.1]);
rout = affineOutputView(sz,tform,'BoundsStyle','CenterOutput');
B{1} = imwarp(I,tform,'OutputView',rout);

% Apply same transform to boxes.
[B{2},indices] = bboxwarp(A{2},tform,rout,'OverlapThreshold',0.25);
B{3} = A{3}(indices);

% Return original data only when all boxes are removed by warping.
if isempty(indices)
    B = A;
end
end

function data = preprocessData(data,targetSize)
% Resize image and bounding boxes to the targetSize.
scale = targetSize(1:2)./size(data{1},[1 2]);
data{1} = imresize(data{1},targetSize(1:2));
data{2} = bboxresize(data{2},scale);
end

Ссылки

[1] Лю, Вэй, Драгомир Ангуелов, Думитру Эрхэн, Кристиан Сзеджеди, Скотт Рид, Ченг Янг Фу и Александр К. Берг. "SSD: Один детектор мультиполя выстрела". На 14-й европейской Конференции по Компьютерному зрению, ECCV 2016. Springer Verlag, 2016.
