Создайте S1G PPDU

Создайте S1G PPDUs при помощи функции генератора формы волны.

Генератор формы волны

Создайте объект настройки S1G.

s1g = wlanS1GConfig;

Сгенерируйте S1G PPDU. Длина последовательности входных данных в битах должна быть 8 раз длиной PSDU, который выражается в байтах. Выключите работу с окнами.

x = randi([0 1],s1g.PSDULength*8,1);
y = wlanWaveformGenerator(x,s1g,'WindowTransitionTime',0);

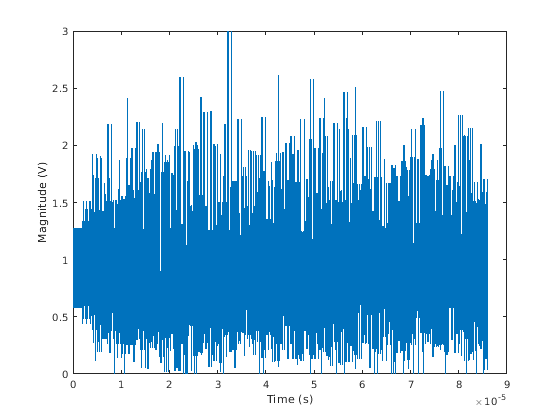

Постройте величину формы волны.

t = ((1:length(y))'-1)/80e6;
plot(t,abs(y))
xlabel('Time (s)')
ylabel('Magnitude (V)')
