ASCII, Кодирующий/Декодирующий Петлевой Тест

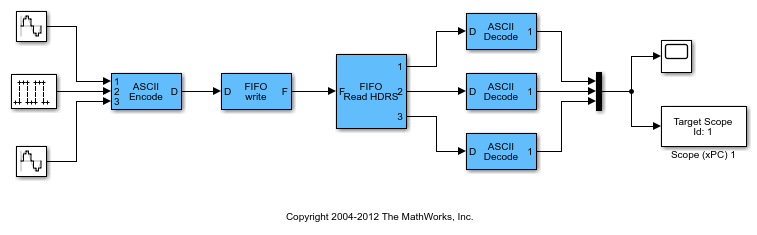

Эта модель показывает, как отправить данные о ASCII по последовательной ссылке.
Блок ASCII Encode генерирует сообщение с тремя различными сообщениями sub наряду с некоторым посторонним 'спамом', чтобы показать, как блок FIFO Read HDRS может остаться синхронизируемым с допустимым потоком байтов даже в присутствии ошибок передачи.
Блок FIFO Read HDRS может обработать произвольное число заголовков; только добавьте их как строки к массиву ячеек в диалоговом окне параметров блоков. Сообщения должны совместно использовать ту же строку завершения. В этом примере это - возврат каретки, сопровождаемый переводом строки: "\r\n".

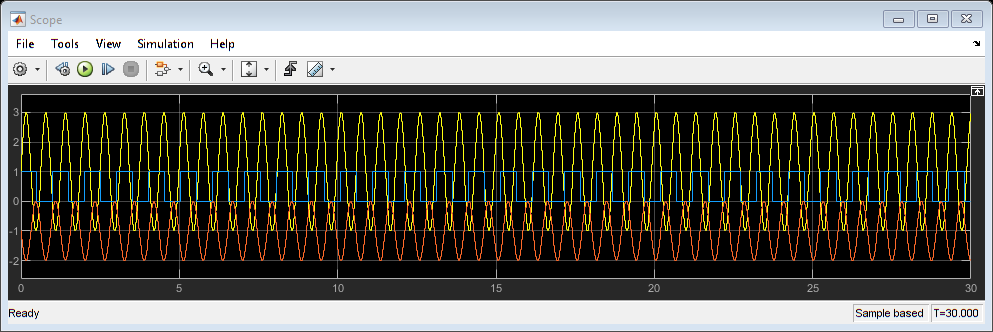

open_system(fullfile(matlabroot,'toolbox','rtw','targets','xpc','xpcdemos','xpcserialasciitest')) set_param('xpcserialasciitest','StopTime','30'); sim('xpcserialasciitest')
