Тест и измерение

5G генерация сигналов NR, визуализация и анализ эффективности передатчика

5G Toolbox™ предусматривает возможности генерации сигналов и анализа.

  • Сгенерируйте, повредите и визуализируйте восходящие и нисходящие формы волны, тестовые модели и FRCs программно или при помощи приложения 5G Waveform Generator.

  • Проанализируйте качество формы волны и получите метрики. Например, можно измерить величину вектора ошибок (EVM), смежное отношение утечки канала (ACLR), и получить метрики качества на основе опорных сигналов информации о состоянии канала (CSI-RS).

  • Охарактеризуйте удар нарушений RF в передатчиках NR и приемниках.

Приложения

5G Waveform GeneratorСоздайте, повредите, визуализируйте и экспортируйте 5G формы волны NR

Функции

nrWaveformGeneratorСгенерируйте 5G форма волны NR
nrDLCarrierConfigПараметры конфигурации формы волны нисходящего канала 5G
nrSCSCarrierConfigПараметры конфигурации поставщика услуг SCS для генерации сигналов 5G
nrWavegenSSBurstConfigSS разрывают параметры конфигурации для генерации сигналов 5G
nrWavegenBWPConfigПараметры конфигурации BWP для генерации сигналов 5G
nrWavegenCSIRSConfigПараметры конфигурации CSI-RS для генерации сигналов 5G
nrWavegenPDSCHConfigПараметры конфигурации PDSCH для генерации сигналов 5G
nrPDSCHPTRSConfigПараметры конфигурации PDSCH PT-RS
nrPDSCHDMRSConfigПараметры конфигурации PDSCH DM-RS
nrWavegenPDCCHConfigПараметры конфигурации PDCCH для генерации сигналов 5G
nrCORESETConfigНабор ресурсов управления (CORESET) параметры конфигурации
nrSearchSpaceConfigПространство поиска установило параметры конфигурации

Рекомендуемые примеры

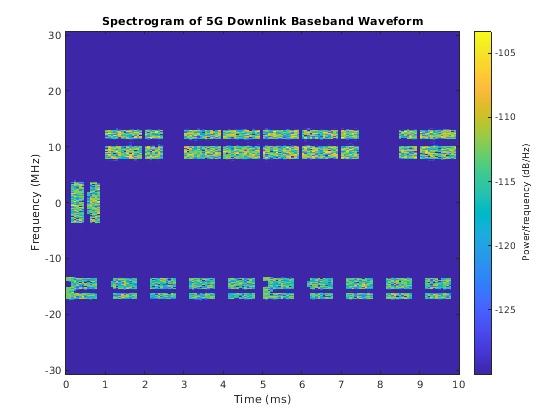

5G NR Downlink Carrier Waveform Generation

5G генерация сигналов поставщика услуг нисходящего канала NR

Создайте форму волны DL, содержащую пакет SS, PDSCH и DM-RS/PT-RS, PDCCH и DM-RS, CSI-RS, со смешанным SCS и несколькими BWPs.

Открыть скрипт

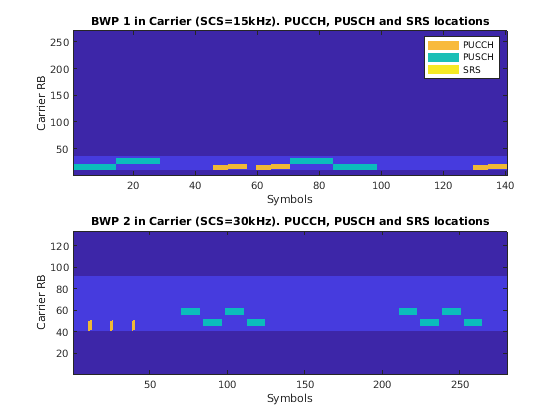

5G NR Uplink Carrier Waveform Generation

5G генерация сигналов поставщика услуг восходящего канала NR

Создайте форму волны UL, содержащую PUSCH и DM-RS/PT-RS, PUCCH и DM-RS, SRS, со смешанным SCS и несколькими BWPs.

Открыть скрипт

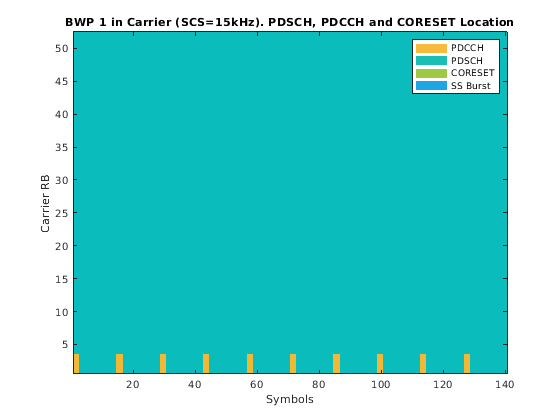

5G NR-TM and FRC Waveform Generation

5G NR-TM и генерация сигналов FRC

Используйте код MATLAB®, чтобы сгенерировать стандартно-совместимый 5G тестовые модели NR, передать в нисходящем направлении FRCs и восходящий FRCs для FR1 и FR2.

Скрипт Open Live Script

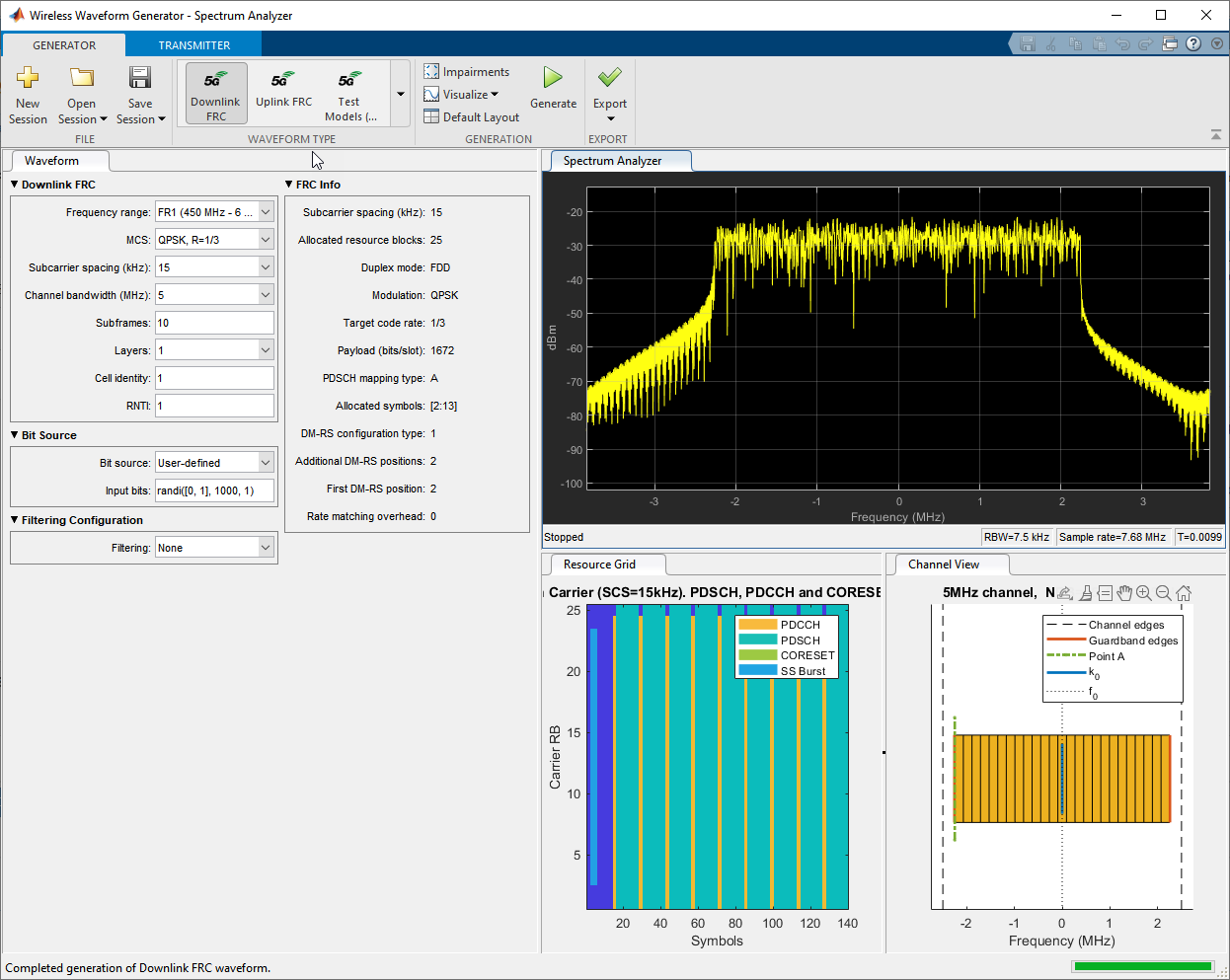

App-Based 5G NR-TM and FRC Waveform Generation

Основанный на приложении 5G NR-TM и генерация сигналов FRC

Используйте приложение 5G Waveform Generator, чтобы сгенерировать стандартно-совместимый 5G тестовые модели NR, передать в нисходящем направлении FRCs и восходящий FRCs для FR1 и FR2.

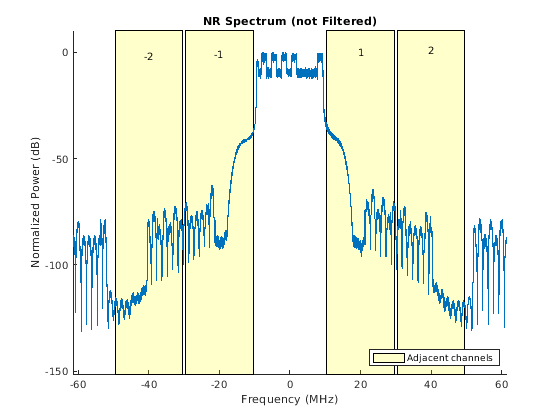

5G NR Downlink ACLR Measurement

5G нисходящий канал NR измерение ACLR

Измерьте ACLR для 5G тестовые модели NR в FR1 и FR2.

Скрипт Open Live Script

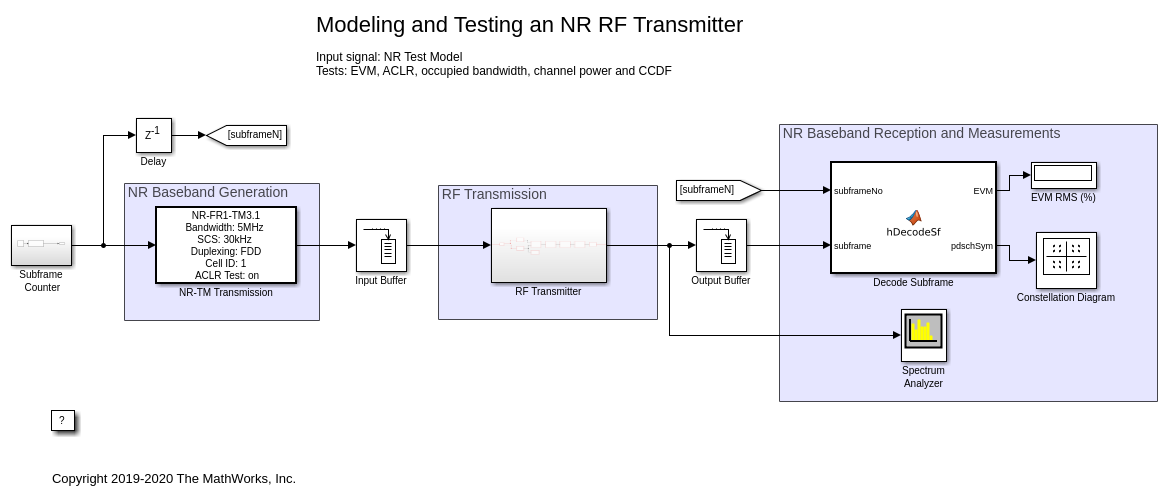

Modeling and Testing an NR RF Transmitter

Моделирование и тестирование передатчика RF NR

Охарактеризуйте удар нарушений RF, таких как неустойчивость IQ, шум фазы и нелинейность PA в передатчике RF NR.

Открыть скрипт

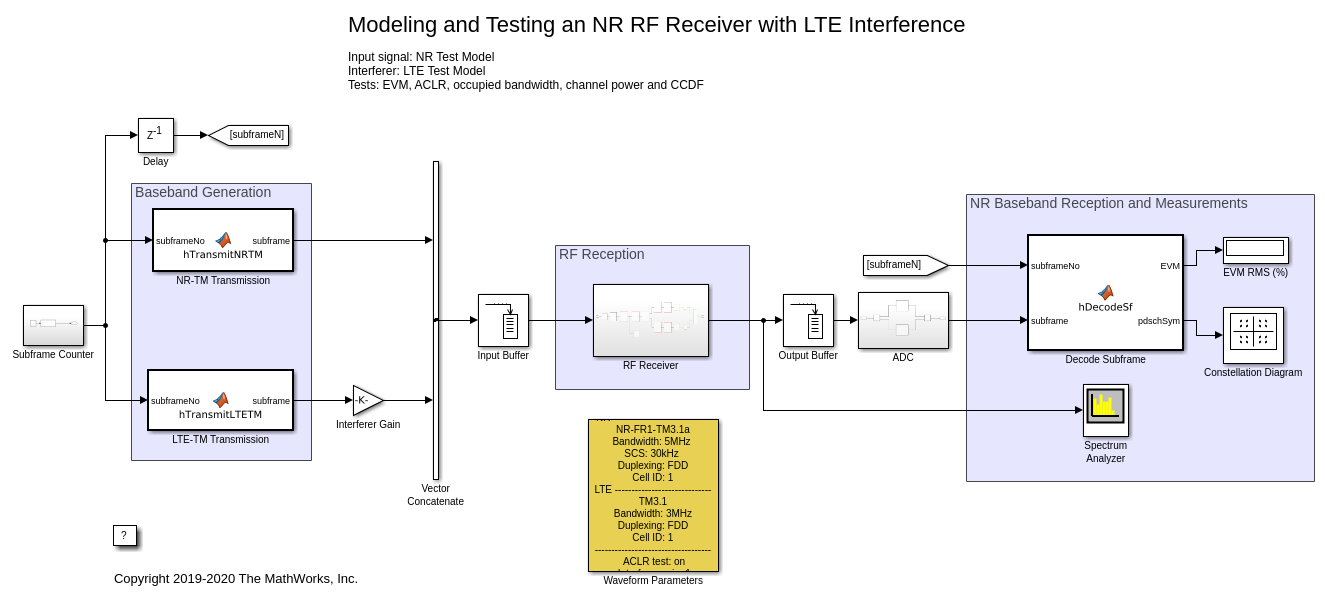

Modeling and Testing an NR RF Receiver with LTE Interference

Моделирование и тестирование приемника RF NR с интерференцией LTE

Охарактеризуйте удар нарушений RF форм волны NR-TM при сосуществовании с формами волны LTE.

Открыть скрипт

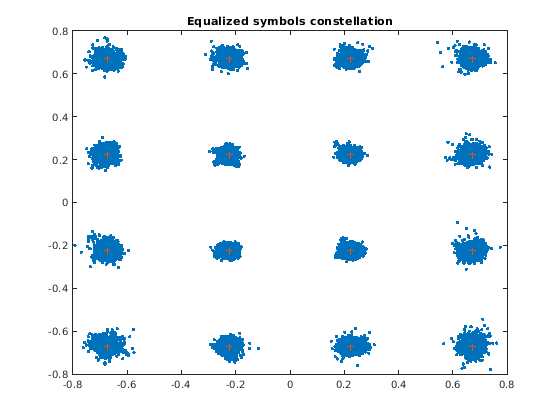

EVM Measurement of 5G NR PDSCH Waveforms

Измерение EVM 5G формы волны NR PDSCH

Измерьте EVM NR-TM или форм волны NR FRC с фазой шумовые и нарушения нелинейности без памяти.

Открыть скрипт

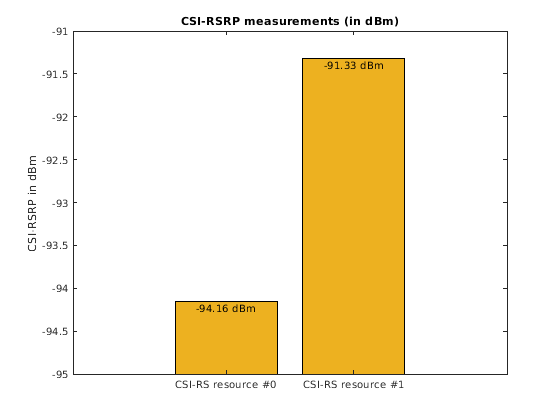

5G NR CSI-RS Measurements

5G измерения NR CSI-RS

Узнать, как измерять CSI-RSRP, CSI-RSSI и CSI-RSRQ с помощью CSI-RS.

Скрипт Open Live Script
