Receiver Thermal Noise

Примените тепловой шум приемника, чтобы объединить сигнал

  • Библиотека:
  • Communications Toolbox / Нарушения RF

  • Receiver Thermal Noise block

Описание

Блок Receiver Thermal Noise применяет тепловой шум приемника к комплексному сигналу. Блок симулирует эффекты теплового шума на комплексном сигнале. Параметр Specification method включает спецификацию теплового шума на основе шумовой температуры, шумовой фигуры или шумового фактора.

Порты

Входной параметр

развернуть все

Комплексный сигнал в виде скаляра или вектор-столбца.

Типы данных: double | single
Поддержка комплексного числа: Да

Вывод

развернуть все

Выходной сигнал, возвращенный как скаляр или вектор-столбец. Этот выход является той же размерностью и типом данных как входной сигнал.

Параметры

развернуть все

Метод спецификации теплового шума в виде одной из этих опций.

  • Noise temperature задает шум в градусах K.

  • Noise figure задает добавленный шум приемника в дБ относительно входной температуры шума 290 K. Шумовая фигура является децибелом, эквивалентным из шумового фактора.

  • Noise factor задает добавленный шум приемника относительно входной температуры шума 290 K. Шумовым фактором является линейный эквивалент шумовой фигуры.

Шумовая температура в градусах K в виде скаляра.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method на Noise temperature.

Фигура шума приемника в дБ относительно шумовой температуры 290 градусов K в виде скаляра.

Примечание

Этот параметр задает шумовой вклад схемы приемника только. Чтобы добавить эффекты шума антенны, выберите параметр Add 290K antenna noise.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method на Noise figure.

Фактор шума приемника относительно шумовой температуры 290 градусов K в виде скаляра.

Примечание

Этот параметр задает шумовой вклад схемы приемника только. Чтобы добавить эффекты шума антенны, выберите параметр Add 290K antenna noise.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method на Noise factor.

Выберите этот параметр, чтобы добавить 290 градусов K шум антенны к сигналу.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method на Noise factor или Noise factor.

Начальное значение seed для генератора случайных чисел в виде скаляра.

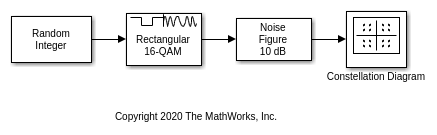

Примеры модели

Характеристики блока

Типы данных

double | single

Многомерные сигналы

no

Сигналы переменного размера

no

Алгоритмы

Беспроводная эффективность приемника часто описывается как шумовой фактор или фигура. Шумовой фактор задан как отношение входного отношения сигнал-шум, Si/Ni к выходному отношению сигнал-шум, So/No, такой что

F=Si/NiSo/No.

Учитывая усиление приемника G и степень шума приемника Nckt, шумовой фактор может быть описан как

F=Si/NiGSi/(Nckt+GNi)=Nckt+GNiGNi.

IEEE задает шумовой фактор, принимающий, что шумовой температурой во входе является T0, где T0 = 290 K. Шумовой фактор затем

F=Nckt+GNiGNi=GkBTckt+GkBT0GkBT0=Tckt+T0T0.

Tckt является эквивалентной входной температурой шума приемника и описывается как

Tckt=T0(F1).

Общая шумовая температура антенны и приемника, Tsys,

Tsys=Tant+Tckt,

где Tant является температурой шума антенны.

Шумовая фигура, NF, является дБ, эквивалентным из шумового фактора, и может быть описана как

NF=10log10(F).

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Представлено до R2006a
