nicholsoptions

Создайте список опций графика Николса

свернуть все на странице

Синтаксис

P = nicholsoptions
P = nicholsoptions('cstprefs')

Описание

P = nicholsoptions возвращает список доступных параметров для графиков Николса с набором значений по умолчанию. Можно использовать эти опции, чтобы настроить внешний вид графика Николса из командной строки.

P = nicholsoptions('cstprefs') инициализирует опции графика опциями, которые вы выбрали в Редакторе Настроек Control System Toolbox™. Для получения дополнительной информации о редакторе, см. Редактор Настроек Тулбокса.

Эта таблица суммирует опции графика Николса.

ОпцияОписание
TitlexlabelYLabel Текст метки и стиль
TickLabelСтиль метки в виде галочки
Grid Покажите или скройте сетку
Заданный как один из: 'off' | 'on'
Значение по умолчанию: 'off'
GridColorЦвет линий сетки
Заданный как один из: Вектор из значений RGB в области значений [0,1]| окрасьте сокращение, такое как 'k' или 'r'|'none'.
Значение по умолчанию: [0.15,0.15,0.15]
XlimMode, YlimMode Ограничьте режимы
XlimylimПределы осей
IOGrouping Группировка пар ввода - вывода
Заданный как один из: 'none' |'inputs'|'outputs'|'all'
Значение по умолчанию: 'none'
InputLabels, OutputLabels Стили метки ввода и вывода.
InputVisible, OutputVisibleВидимость каналов ввода и вывода
FreqUnits

Единицы частоты в виде одного из:

  • 'Hz'

  • 'rad/second'

  • 'rpm'

  • 'kHz'

  • 'MHz'

  • 'GHz'

  • 'rad/nanosecond'

  • 'rad/microsecond'

  • 'rad/millisecond'

  • 'rad/minute'

  • 'rad/hour'

  • 'rad/day'

  • 'rad/week'

  • 'rad/month'

  • 'rad/year'

  • 'cycles/nanosecond'

  • 'cycles/microsecond'

  • 'cycles/millisecond'

  • 'cycles/hour'

  • 'cycles/day'

  • 'cycles/week'

  • 'cycles/month'

  • 'cycles/year'

MagLowerLimModeВключает более низкий предел величины
Заданный как один из: 'auto' | 'manual'
Значение по умолчанию: 'auto'
MagLowerLimЗадает более низкий предел величины
PhaseUnits Модули фазы
Заданный как один из: 'deg' | 'rad'
Значение по умолчанию: 'deg'
PhaseWrapping Включает перенос фазы
Заданный как один из: 'on' | 'off'
Значение по умолчанию: 'off'
PhaseWrappingBranchЗначение фазы, в котором график переносит накопленную фазу когда PhaseWrapping установлен в 'on'.
Значение по умолчанию: –180 (фаза переносится на интервал [–180º, 180º)),
PhaseMatchingВключает соответствие фазы
Заданный как один из: 'on' | 'off'
Значение по умолчанию: 'off'
PhaseMatchingFreqЧастота для соответствия с фазой
PhaseMatchingValueЗначение, чтобы сделать фазовые отклики близко к

Примеры

свернуть все

Скрипт Open Live Script

Создайте набор опций и установите модули фазы и опцию сетки.

P = nicholsoptions;
P.PhaseUnits = 'rad';
P.Grid = 'on';

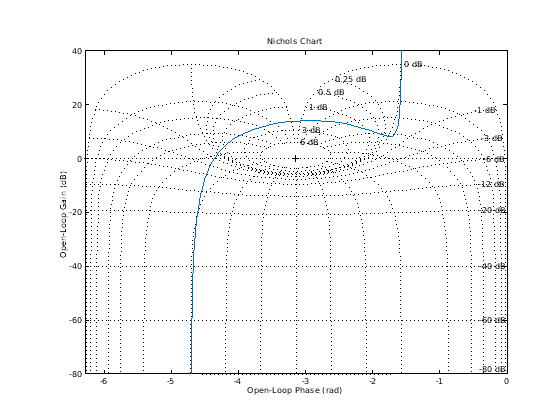

Используйте набор опций, чтобы сгенерировать график Николса. Не модули фазы и сетка в графике.

h = nicholsplot(tf(1,[1,.2,1,0]),P);
