sigmaplot
Постройте сингулярные значения частотной характеристики и возвратите указатель графика
Синтаксис
h = sigmaplot(sys)
sigmaplot(sys,{wmin,wmax})
sigmaplot(sys,w)
sigmaplot(sys,w,TYPE)
sigmaplot(AX,...)
sigmaplot(..., plotoptions)
Описание
h = sigmaplot(sys) производит график сингулярного значения (SV) частотной характеристики динамической системы sys. Это также возвращается, график обрабатывают h. Можно использовать этот указатель, чтобы настроить график с getoptions и setoptions команды. Ввод
help sigmaoptions
для списка доступных опций графика.
Частотный диапазон и число точек выбраны автоматически. Смотрите bode для получения дополнительной информации о понятии частоты в дискретное время.
sigmaplot(sys,{wmin,wmax}) строит график SV для частот, располагающихся между wmin и wmax (в rad/TimeUnit, где TimeUnit единицы измерения времени входной динамической системы, заданной в TimeUnit свойство sys).
sigmaplot(sys,w) использует предоставленный пользователями векторный w из частот, в rad/TimeUnit, в котором должна быть оценена частотная характеристика. Смотрите logspace сгенерировать логарифмически распределенные векторы частоты.
sigmaplot(sys,w,TYPE) или sigmaplot(sys,[],TYPE) строит следующие измененные графики SV в зависимости от значения TYPE:
| ВВЕДИТЕ = 1 | --> | SV inv (SYS) |
| ВВЕДИТЕ = 2 | --> | SV МЕНЯ + SYS |
| ВВЕДИТЕ = 3 | --> | SV меня + inv (SYS) |
sys должна быть квадратная система при использовании этого синтаксиса.
sigmaplot(AX,...) графики в оси с указателем AX.
sigmaplot(..., plotoptions) строит сингулярные значения с опциями, заданными в plotoptionsВвод
help sigmaoptions
для получения дополнительной информации.
Примеры
График отклика сингулярного значения с пользовательскими опциями графика

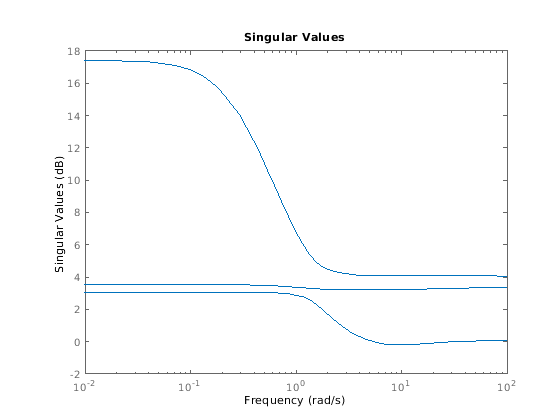

Постройте ответы сингулярного значения динамической системы.
sys = rss(3,3,5); h = sigmaplot(sys);

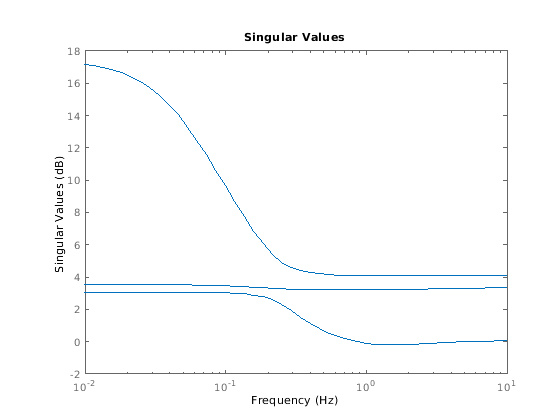

Установите свойства указателя графика h настроить график. Например, измените модули графика в Гц.
setoptions(h,'FreqUnits','Hz');
Советы
Можно изменить свойства графика, например, модули. Для получения информации о способах изменить свойства ваших графиков, смотрите Способы Настроить Графики.
