Многоконтурное управление вертолета

В этом примере показано, как использовать slTuner и systune настроить многоконтурный контроллер для винтокрыла.

Модель вертолета

Этот пример использует модель вертолета с 8 состояниями при наводящем условии для обрезки. Вектор состояния x = [u,w,q,theta,v,p,phi,r] состоит из

  • Продольная скорость u (m/s)

  • Боковая скорость v (m/s)

  • Нормальная скорость w (m/s)

  • Угол подачи theta (градус)

  • Угол вращения phi (градус)

  • Уровень списка p (градус/с)

  • Уровень подачи q (градус/с)

  • Уровень отклонения от курса r (градус/с).

Контроллер генерирует команды ds,dc,dT в градусах для продольного циклического, циклического бокового, и ротор хвоста коллективные измерения использования theta, phiPQ, и r.

Архитектура управления

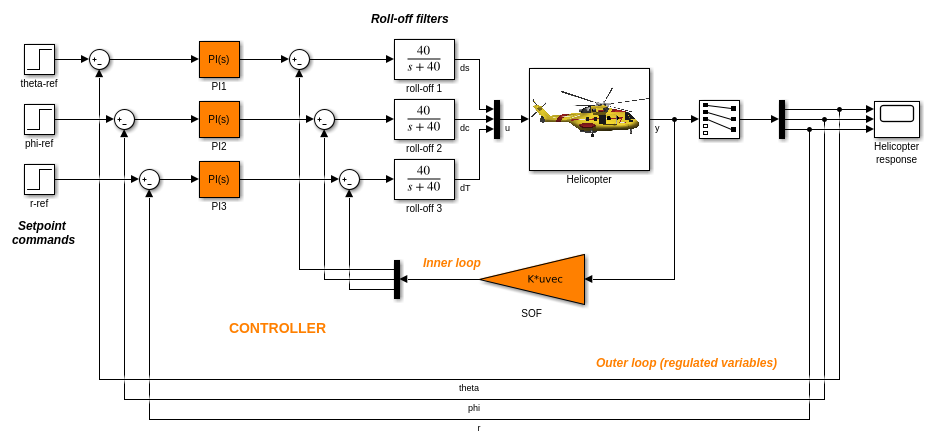

Следующая модель Simulink изображает архитектуру управления:

open_system('rct_helico')

Система управления состоит из двух обратной связи. Внутренний цикл (статическая выходная обратная связь) обеспечивает повышение стабильности и разъединение. Внешний контур (ПИ-контроллеры) обеспечивает желаемую эффективность отслеживания заданного значения. Основные цели управления следующие:

  • Отследите изменения заданного значения в theta, phi, и r с нулевой установившейся ошибкой, временами нарастания приблизительно 2 секунд, минимального перерегулирования и минимальной перекрестной связи

  • Ограничьте пропускную способность управления, чтобы принять меры против заброшенной высокочастотной динамики ротора и шума измерения

  • Обеспечьте сильные многомерные запасы по амплитуде и фазе (робастность к одновременным изменениям усиления/фазы при вводах и выводах объекта, смотрите diskmargin для деталей).

Мы используем фильтры lowpass с сокращением на уровне 40 рад/с, чтобы частично осуществить вторую цель.

Контроллер, настраивающийся

Можно совместно настроить внутренние циклы и внешние контуры с systune команда. Эта команда только требует моделей объекта и контроллера наряду с желаемой пропускной способностью (который является функцией желаемого времени отклика). Когда система управления моделируется в Simulink, можно использовать slTuner взаимодействуйте через интерфейс, чтобы быстро настроить настраивающуюся задачу. Создайте экземпляр этого интерфейса со списком блоков, которые будут настроены.

ST0 = slTuner('rct_helico',{'PI1','PI2','PI3','SOF'});

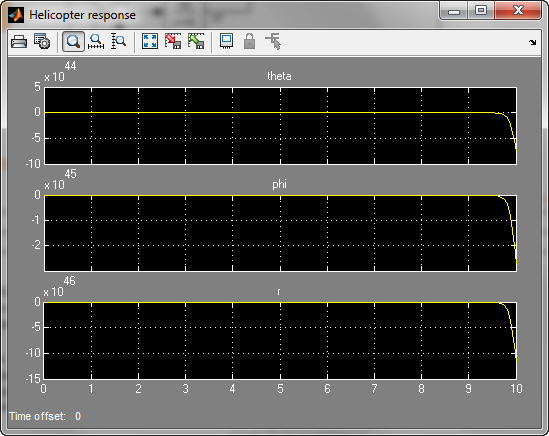

Каждый настраиваемый блок автоматически параметрируется согласно его типу и инициализируется своим значением в модели Simulink ($1+1/s$для ПИ-контроллеров и нуля для статического усиления выходной обратной связи). Симуляция модели показывает, что система управления нестабильна для этих начальных значений:

Отметьте представляющие интерес сигналы ввода-вывода для отслеживания заданного значения и идентифицируйте вводы и выводы объекта (управление и сигналы измерения), где запас устойчивости измеряется.

addPoint(ST0,{'theta-ref','phi-ref','r-ref'})   % setpoint commands
addPoint(ST0,{'theta','phi','r'})               % corresponding outputs
addPoint(ST0,{'u','y'});

Наконец, получите конструктивные требования с помощью TuningGoal объекты. Мы используем следующие требования для этого примера:

  • Отслеживание требования: ответ theta, phiR продвигаться команды theta_ref, phi_refrref должен напомнить разъединенный ответ первого порядка с константой с одним вторым разом

  • Запасы устойчивости: многомерные запасы по амплитуде и фазе на объекте вводят u и объект выходные параметры y должны быть по крайней мере 5 дБ и 40 градусов

  • Быстрая динамика: величина полюсов с обратной связью не должна превышать 25, чтобы предотвратить быструю динамику и судорожные переходные процессы

% Less than 20% mismatch with reference model 1/(s+1)
TrackReq = TuningGoal.StepTracking({'theta-ref','phi-ref','r-ref'},{'theta','phi','r'},1);
TrackReq.RelGap = 0.2;

% Gain and phase margins at plant inputs and outputs
MarginReq1 = TuningGoal.Margins('u',5,40);
MarginReq2 = TuningGoal.Margins('y',5,40);

% Limit on fast dynamics
MaxFrequency = 25;
PoleReq = TuningGoal.Poles(0,0,MaxFrequency);

Можно теперь использовать systune совместно настроить все параметры контроллера. Это возвращает настроенную версию ST1 из системы управления ST0.

AllReqs = [TrackReq,MarginReq1,MarginReq2,PoleReq];
ST1 = systune(ST0,AllReqs);
Final: Soft = 1.12, Hard = -Inf, Iterations = 73

Окончательное значение близко к 1, таким образом, требования почти удовлетворяются. Постройте настроенные ответы на команды шага в тете, phi, r:

T1 = getIOTransfer(ST1,{'theta-ref','phi-ref','r-ref'},{'theta','phi','r'});
step(T1,5)

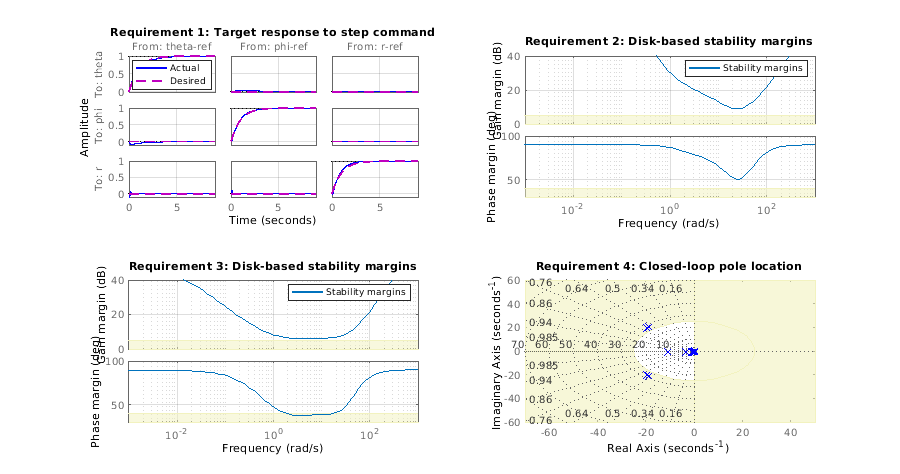

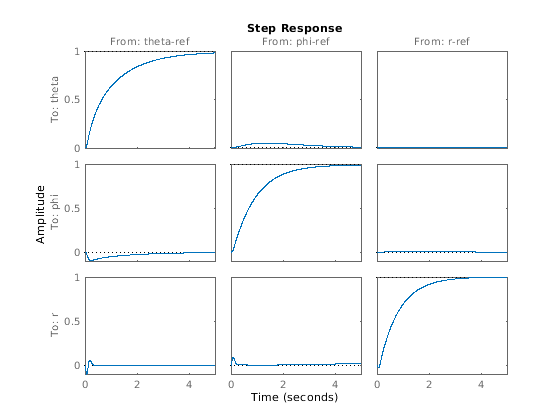

Время нарастания составляет приблизительно две секунды без перерегулирования и мало перекрестной связи. Можно использовать viewGoal для более полной валидации каждого требования, включая визуальную оценку многомерных запасов устойчивости (см. diskmargin для деталей):

figure('Position',[100,100,900,474])
viewGoal(AllReqs,ST1)

Смотрите настроенные значения ПИ-контроллеров и статического усиления выходной обратной связи.

showTunable(ST1)
Block 1: rct_helico/PI1 =

             1
  Kp + Ki * ---
             s

  with Kp = 1.05, Ki = 2.08

Name: PI1
Continuous-time PI controller in parallel form.

-----------------------------------

Block 2: rct_helico/PI2 =

             1
  Kp + Ki * ---
             s

  with Kp = -0.105, Ki = -1.35

Name: PI2
Continuous-time PI controller in parallel form.

-----------------------------------

Block 3: rct_helico/PI3 =

             1
  Kp + Ki * ---
             s

  with Kp = 0.131, Ki = -2.21

Name: PI3
Continuous-time PI controller in parallel form.

-----------------------------------

Block 4: rct_helico/SOF =

  D =
              u1         u2         u3         u4         u5
   y1      2.219    -0.3116  -0.003342      0.786   -0.01519
   y2    -0.1888     -1.277     0.0185   -0.08288     -0.119
   y3   -0.01752  -0.008034     -1.891   0.003005    0.06619

Name: SOF
Static gain.

Преимущество внутреннего цикла

Можно задаться вопросом, необходима ли статическая выходная обратная связь и не ли ПИД-регуляторов достаточно, чтобы управлять вертолетом. На этот вопрос легко отвечают путем перенастройки контроллера с открытым внутренним циклом. Сначала повредите внутренний цикл путем добавления цикла, открывающегося после SOF блок:

addOpening(ST0,'SOF')

Затем удалите SOF блок из настраиваемого черного списка и повторно параметрирует блоки PI как полноценный PIDs с правильными знаками цикла (как выведено из первого проекта).

PID = pid(0,0.001,0.001,.01);  % initial guess for PID controllers

removeBlock(ST0,'SOF');
setBlockParam(ST0,...
   'PI1',tunablePID('C1',PID),...
   'PI2',tunablePID('C2',-PID),...
   'PI3',tunablePID('C3',-PID));

Повторно настройте эти три ПИД-регулятора и постройте переходные процессы с обратной связью.

ST2 = systune(ST0,AllReqs);
Final: Soft = 4.94, Hard = -Inf, Iterations = 67
T2 = getIOTransfer(ST2,{'theta-ref','phi-ref','r-ref'},{'theta','phi','r'});
figure, step(T2,5)

Окончательное значение больше не близко к 1, и переходные процессы подтверждают более плохую эффективность относительно времени нарастания, перерегулирования и разъединения. Это предполагает, что внутренний цикл оказывает важное влияние стабилизации, которое должно быть сохранено.
