Дефектное обнаружение

Этот пример использует:

Скрипт Open Live Script

В этом примере показано, как развернуть пользовательскую обученную серийную сеть, чтобы обнаружить дефекты в объектах, таких как шестиугольные гайки. Пользовательские сети были обучены при помощи передачи обучения. Передача обучения обычно используется в применении глубокого обучения. Можно взять предварительно обученную сеть и использовать ее в качестве начальной точки, чтобы изучить новую задачу. Подстройка сети с передачей обучения обычно намного быстрее и легче, чем обучение сети со случайным образом инициализированными весами с нуля. Можно быстро передать изученные функции новой задаче с помощью меньшего числа учебных сигналов. Этот пример использует две обученных серийных сети trainedDefNet.mat и trainedBlemDetNet.mat.

Необходимые условия

  • Комплект разработчика Xilinx ZCU102 SoC

  • HDL глубокого обучения пакет Toolbox™Support для FPGA Xilinx и SoC

  • Deep Learning Toolbox™

  • Deep Learning HDL Toolbox™

Загрузите предварительно обученные сети

Загружать и загружать пользовательские предварительно обученные серийные сети trainedDefNet и trainedBlemDetNet, Введите:

if ~isfile('trainedDefNet.mat')
        url = 'https://www.mathworks.com/supportfiles/dlhdl/trainedDefNet.mat';
        websave('trainedDefNet.mat',url);
    end
    net1 = load('trainedDefNet.mat');
    snet_defnet = net1.custom_alexnet
snet_defnet =
  SeriesNetwork with properties:

         Layers: [25×1 nnet.cnn.layer.Layer]
     InputNames: {'data'}
    OutputNames: {'output'}

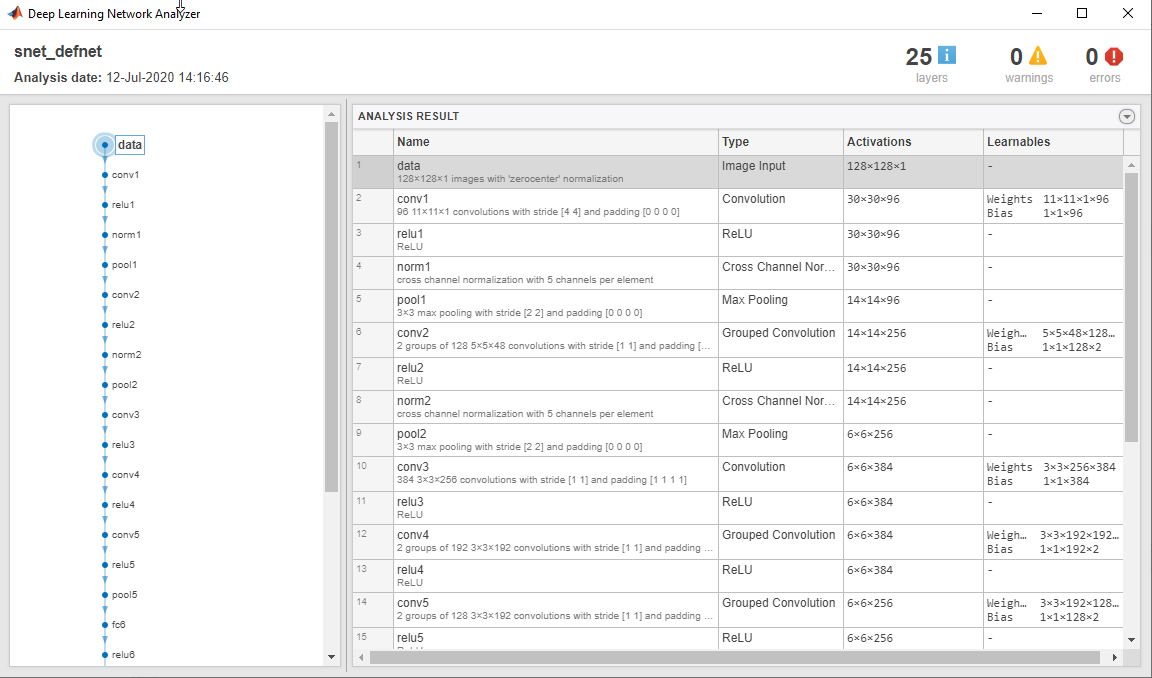

Анализируйте snet_defnet слои.

    analyzeNetwork(snet_defnet)



if ~isfile('trainedBlemDetNet.mat')
        url = 'https://www.mathworks.com/supportfiles/dlhdl/trainedBlemDetNet.mat';
        websave('trainedBlemDetNet.mat',url);
    end
    net2 = load('trainedBlemDetNet.mat');
    snet_blemdetnet = net2.convnet
snet_blemdetnet =
  SeriesNetwork with properties:

         Layers: [12×1 nnet.cnn.layer.Layer]
     InputNames: {'imageinput'}
    OutputNames: {'classoutput'}


    analyzeNetwork(snet_blemdetnet)

Создайте целевой объект

Создайте целевой объект, который имеет пользовательское имя для вашего целевого устройства и интерфейса, чтобы соединить ваше целевое устройство к хосту - компьютеру. Интерфейсные опции являются JTAG и Ethernet. Чтобы использовать связь JTAG, установите Xilinx(TM) Vivado(TM) Design Suite 2019.2.

Установить Xilinx Vivado toolpath, введите:

% hdlsetuptoolpath('ToolName', 'Xilinx Vivado', 'ToolPath', 'C:\Xilinx\Vivado\2019.2\bin\vivado.bat');
    hT = dlhdl.Target('Xilinx','Interface','Ethernet')
hT =
  Target with properties:

       Vendor: 'Xilinx'
    Interface: Ethernet
    IPAddress: '10.10.10.15'
     Username: 'root'
         Port: 22

Создайте Объект Рабочего процесса для trainedDefNet Сети

Создайте объект dlhdl.Workflow класс. Когда вы создаете объект, задаете сеть и имя потока битов. Задайте сохраненный предварительно обученный trainedDefNet как сеть. Убедитесь, что имя потока битов совпадает с типом данных и платой FPGA, для которой вы предназначаетесь. В этом примере целевая плата FPGA является платой ZCU102 SOC Xilinx. Поток битов использует один тип данных.

hW = dlhdl.Workflow('Network',snet_defnet,'Bitstream','zcu102_single','Target',hT)
hW =
  Workflow with properties:

            Network: [1×1 SeriesNetwork]
          Bitstream: 'zcu102_single'
    ProcessorConfig: []
             Target: [1×1 dlhdl.Target]

Скомпилируйте trainedDefNet Серийную Сеть

Чтобы скомпилировать trainedDefnet серийную сеть, запустите функцию компиляции dlhdl.Workflow объект.

hW.compile
          offset_name          offset_address     allocated_space
    _______________________    ______________    _________________

    "InputDataOffset"           "0x00000000"     "8.0 MB"
    "OutputResultOffset"        "0x00800000"     "4.0 MB"
    "SystemBufferOffset"        "0x00c00000"     "28.0 MB"
    "InstructionDataOffset"     "0x02800000"     "4.0 MB"
    "ConvWeightDataOffset"      "0x02c00000"     "12.0 MB"
    "FCWeightDataOffset"        "0x03800000"     "84.0 MB"
    "EndOffset"                 "0x08c00000"     "Total: 140.0 MB"

ans = struct with fields:
       Operators: [1×1 struct]
    LayerConfigs: [1×1 struct]
      NetConfigs: [1×1 struct]

Поток битов программы на FPGA и Веса Сети Загрузки

Чтобы развернуть сеть на оборудовании Xilinx ZCU102 SoC, запустите развернуть функцию dlhdl.Workflow объект. Эта функция использует выход функции компиляции, чтобы программировать плату FPGA при помощи файла программирования. Это также загружает сетевые веса и смещения. Развернуть функция начинает программировать устройство FPGA, сообщения о ходе выполнения отображений, и время, которое требуется, чтобы развернуть сеть.

hW.deploy
### FPGA bitstream programming has been skipped as the same bitstream is already loaded on the target FPGA.
### Deep learning network programming has been skipped as the same network is already loaded on the target FPGA.

Запустите предсказание для одного изображения

Загрузите изображение от присоединенного testImages папка, измените размер изображения, чтобы совпадать с сетевыми входными размерностями слоя изображений и запустить предсказать функцию dlhdl.Workflow объект получить и отобразить дефектное предсказание от FPGA.

wi = uint32(320);
he = uint32(240);
ch = uint32(3);

filename=[pwd,'\ng1.png'];
img=imread(filename);
img = imresize(img, [he, wi]);
img = mat2ocv(img);

    % Extract ROI for preprocessing
    [Iori, imgPacked, num, bbox] = myNDNet_Preprocess(img);

    % row-major > column-major conversion
    imgPacked2 = zeros([128,128,4],'uint8');
    for c = 1:4
        for i = 1:128
            for j = 1:128
                imgPacked2(i,j,c) = imgPacked((i-1)*128 + (j-1) + (c-1)*128*128 + 1);
            end
        end
    end

    % Classify detected nuts by using CNN
    scores = zeros(2,4);
    for i = 1:num
         [scores(:,i), speed] = hW.predict(single(imgPacked2(:,:,i)),'Profile','on');
    end
### Finished writing input activations.
### Running single input activations.


              Deep Learning Processor Profiler Performance Results

                   LastLayerLatency(cycles)   LastLayerLatency(seconds)       FramesNum      Total Latency     Frames/s
                         -------------             -------------              ---------        ---------       ---------
Network                   12199544                  0.05545                       1           12199586             18.0
    conv_module            3292478                  0.01497
        conv1               412777                  0.00188
        norm1               173433                  0.00079
        pool1                58705                  0.00027
        conv2               656607                  0.00298
        norm2               128094                  0.00058
        pool2                53221                  0.00024
        conv3               780491                  0.00355
        conv4               600179                  0.00273
        conv5               409095                  0.00186
        pool5                19991                  0.00009
    fc_module              8907066                  0.04049
        fc6                1759795                  0.00800
        fc7                7030223                  0.03196
        fc8                 117046                  0.00053
 * The clock frequency of the DL processor is: 220MHz

    Iori = reshape(Iori, [1, he*wi*ch]);
    bbox = reshape(bbox, [1,16]);
    scores = reshape(scores, [1, 8]);

    % Insert an annotation for postprocessing
    out = myNDNet_Postprocess(Iori, num, bbox, scores, wi, he, ch);

    sz = [he wi ch];
    out = ocv2mat(out,sz);
    imshow(out)

Создайте Объект Рабочего процесса для trainedBlemDetNet Сети

Создайте объект the dlhdl.Workflow класс. Когда вы создаете объект, задаете сеть и имя потока битов. Задайте сохраненный предварительно обученный trainedblemDetNet как сеть. Убедитесь, что имя потока битов совпадает с типом данных и платой FPGA, для которой вы предназначаетесь. В этом примере целевая плата FPGA является платой ZCU102 SOC Xilinx. Поток битов использует один тип данных.

hW = dlhdl.Workflow('Network',snet_blemdetnet,'Bitstream','zcu102_single','Target',hT)
hW =
  Workflow with properties:

            Network: [1×1 SeriesNetwork]
          Bitstream: 'zcu102_single'
    ProcessorConfig: []
             Target: [1×1 dlhdl.Target]

Скомпилируйте trainedBlemDetNet Серийную Сеть

Скомпилировать trainedBlemDetNet серийная сеть, запуск функция компиляции dlhdl.Workflow объект.

hW.compile
          offset_name          offset_address    allocated_space
    _______________________    ______________    ________________

    "InputDataOffset"           "0x00000000"     "8.0 MB"
    "OutputResultOffset"        "0x00800000"     "4.0 MB"
    "SystemBufferOffset"        "0x00c00000"     "28.0 MB"
    "InstructionDataOffset"     "0x02800000"     "4.0 MB"
    "ConvWeightDataOffset"      "0x02c00000"     "4.0 MB"
    "FCWeightDataOffset"        "0x03000000"     "36.0 MB"
    "EndOffset"                 "0x05400000"     "Total: 84.0 MB"

ans = struct with fields:
       Operators: [1×1 struct]
    LayerConfigs: [1×1 struct]
      NetConfigs: [1×1 struct]

Поток битов программы на FPGA и Веса Сети Загрузки

Чтобы развернуть сеть на оборудовании Xilinx ZCU102 SoC, запустите развернуть функцию dlhdl.Workflow объект. Эта функция использует выход функции компиляции, чтобы программировать плату FPGA при помощи файла программирования. Это также загружает сетевые веса и смещения. Развернуть функция начинает программировать устройство FPGA, сообщения о ходе выполнения отображений, и время, которое требуется, чтобы развернуть сеть.

 hW.deploy
### FPGA bitstream programming has been skipped as the same bitstream is already loaded on the target FPGA.
### Loading weights to FC Processor.
### 50% finished, current time is 28-Jun-2020 12:33:36.
### FC Weights loaded. Current time is 28-Jun-2020 12:33:37

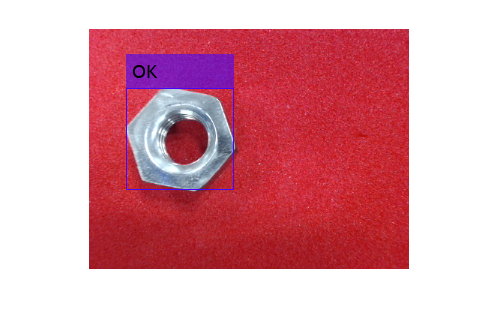

Запустите предсказание для одного изображения

Загрузите изображение от присоединенного testImages папка, измените размер изображения, чтобы совпадать с сетевыми входными размерностями слоя изображений и запустить предсказать функцию dlhdl.Workflow объект получить и отобразить дефектное предсказание от FPGA.

wi = uint32(320);
he = uint32(240);
ch = uint32(3);

filename=[pwd,'\ok1.png'];
img=imread(filename);
img = imresize(img, [he, wi]);
img = mat2ocv(img);

    % Extract ROI for preprocessing
    [Iori, imgPacked, num, bbox] = myNDNet_Preprocess(img);

    % row-major > column-major conversion
    imgPacked2 = zeros([128,128,4],'uint8');
    for c = 1:4
        for i = 1:128
            for j = 1:128
                imgPacked2(i,j,c) = imgPacked((i-1)*128 + (j-1) + (c-1)*128*128 + 1);
            end
        end
    end

    % classify detected nuts by using CNN
    scores = zeros(2,4);
    for i = 1:num
         [scores(:,i), speed] = hW.predict(single(imgPacked2(:,:,i)),'Profile','on');
    end
### Finished writing input activations.
### Running single input activations.

              Deep Learning Processor Profiler Performance Results

                   LastLayerLatency(cycles)   LastLayerLatency(seconds)       FramesNum      Total Latency     Frames/s
                         -------------             -------------              ---------        ---------       ---------
Network                    4886257                  0.02221                       1            4886299             45.0
    conv_module            1256664                  0.00571
        conv_1              467349                  0.00212
        maxpool_1           191204                  0.00087
        crossnorm           159553                  0.00073
        conv_2              397552                  0.00181
        maxpool_2            41066                  0.00019
    fc_module              3629593                  0.01650
        fc_1               3614829                  0.01643
        fc_2                 14763                  0.00007
 * The clock frequency of the DL processor is: 220MHz

    Iori = reshape(Iori, [1, he*wi*ch]);
    bbox = reshape(bbox, [1,16]);
    scores = reshape(scores, [1, 8]);

    % Insert annotation for postprocessing
    out = myNDNet_Postprocess(Iori, num, bbox, scores, wi, he, ch);

    sz = [he wi ch];
    out = ocv2mat(out,sz);
    imshow(out)
