Обнаружение транспортного средства Используя YOLO v2, Развернутый на FPGA
В этом примере показано, как обучаться и развернуться, вы смотрят только однажды (YOLO) v2 детектор объектов.
Глубокое обучение является мощным методом машинного обучения, который можно использовать, чтобы обучить устойчивые детекторы объектов. Несколько методов для обнаружения объектов существуют, включая Faster R-CNN и вы только смотрите однажды (YOLO) v2. Этот пример обучает детектор YOLO v2 транспортного средства с помощью trainYOLOv2ObjectDetector функция.
Загрузите набор данных
Этот пример использует набор данных небольшого транспортного средства, который содержит 295 изображений. Каждое изображение содержит один или два помеченных экземпляра транспортного средства. Маленький набор данных полезен для исследования метода обучения YOLO v2, но на практике, более помеченные изображения необходимы, чтобы обучить устойчивый детектор. Разархивируйте изображения транспортного средства и загрузите достоверные данные транспортного средства.
unzip vehicleDatasetImages.zip data = load('vehicleDatasetGroundTruth.mat'); vehicleDataset = data.vehicleDataset;
Данные о транспортном средстве хранятся в двухколоночной таблице, где в первом столбце содержатся пути к файлам изображений, а во втором-ограничительные рамки транспортного средства.
% Add the fullpath to the local vehicle data folder.
vehicleDataset.imageFilename = fullfile(pwd,vehicleDataset.imageFilename);Разделите набор данных в наборы обучающих данных и наборы тестов. Выберите 60% данных для обучения и остальных для тестирования обученного детектора.
rng(0); shuffledIndices = randperm(height(vehicleDataset)); idx = floor(0.6 * length(shuffledIndices) ); trainingDataTbl = vehicleDataset(shuffledIndices(1:idx),:); testDataTbl = vehicleDataset(shuffledIndices(idx+1:end),:);
Используйте imageDatastore и boxLabelDataStore создать хранилища данных для загрузки изображения и данных о метке во время обучения и оценки.
imdsTrain = imageDatastore(trainingDataTbl{:,'imageFilename'});
bldsTrain = boxLabelDatastore(trainingDataTbl(:,'vehicle'));
imdsTest = imageDatastore(testDataTbl{:,'imageFilename'});
bldsTest = boxLabelDatastore(testDataTbl(:,'vehicle'));Объедините изображение и хранилища данных метки поля.
trainingData = combine(imdsTrain,bldsTrain); testData = combine(imdsTest,bldsTest);
Создайте Сеть обнаружения объектов YOLO v2
Сеть обнаружения объектов YOLO v2 состоит из двух подсетей. Сеть извлечения признаков сопровождается сетью обнаружения. Сеть извлечения признаков обычно является предварительно обученным CNN (для получения дополнительной информации смотрите Предварительно обученные Глубокие нейронные сети). Этот пример использует AlexNet для извлечения признаков. Можно также использовать другие предварительно обученные сети, такие как MobileNet v2, или ResNet-18 может также использоваться в зависимости от требований к приложению. Подсеть обнаружения является маленьким CNN по сравнению с сетью извлечения признаков и состоит из нескольких сверточных слоев и слоев, специфичных для YOLO v2.
Используйте yolov2Layers функция, чтобы автоматически создать сеть обнаружения объектов YOLO v2, учитывая предварительно обученную сеть извлечения признаков ResNet-50. yolov2Layers требует, чтобы вы задали несколько входных параметров, которые параметрируют сеть YOLO v2:
Сетевой входной размер
Поля привязки
Сеть извлечения признаков
Во-первых, укажите размер входного сигнала сети и количество классов. При выборе размера входного сигнала сети учитывайте минимальный размер, требуемый самой сетью, размер обучающих изображений и вычислительные затраты, связанные с обработкой данных при выбранном размере. Когда это возможно, выберите размер входного сигнала сети, который близок к размеру обучающего изображения и больше, чем размер входного сигнала, необходимый для сети. Чтобы уменьшить вычислительные затраты на выполнение примера, укажите размер входного сигнала сети [224 224 3], который является минимальным размером, необходимым для запуска сети.
inputSize = [224 224 3];
Задайте количество классов объектов, чтобы обнаружить.
numClasses = width(vehicleDataset)-1;
Обратите внимание на то, что учебные изображения, используемые в этом примере, больше, чем 224 224 и отличаются по размеру, таким образом, необходимо изменить размер изображений на шаге предварительной обработки до обучения.
Затем используйте estimateAnchorBoxes оценить поля привязки на основе размера объектов в обучающих данных. С учетом изменения размеров изображений до обучения измените размер обучающих данных для оценки полей привязки. Используйте transform чтобы предварительно обработать обучающие данные, затем задайте количество полей привязки и оцените поля привязки. Измените размер обучающих данных к входному размеру изображения сети с помощью функции поддержки yolo_preprocessData.
trainingDataForEstimation = transform(trainingData,@(data)yolo_preprocessData(data,inputSize)); numAnchors = 7; [anchorBoxes, meanIoU] = estimateAnchorBoxes(trainingDataForEstimation, numAnchors)
anchorBoxes = 7×2
145 126
91 86
161 132
41 34
67 64
136 111
33 23
meanIoU = 0.8651
Для получения дополнительной информации о выборе полей привязки смотрите Оценочные Поля Привязки От Обучающих данных (Computer Vision Toolbox) (Computer Vision Toolbox™) и Поля Привязки для Обнаружения объектов (Computer Vision Toolbox).
Теперь используйте alexnet загружать предварительно обученную модель AlexNet.
featureExtractionNetwork = alexnet
featureExtractionNetwork =
SeriesNetwork with properties:
Layers: [25×1 nnet.cnn.layer.Layer]
InputNames: {'data'}
OutputNames: {'output'}
Выберите 'relu5' как слой извлечения признаков, чтобы заменить слои после 'relu5' с подсетью обнаружения. Этот слой извлечения объектов выводит карты объектов, которые уменьшены в 16 раз. Такое количество понижающей дискретизации является хорошим компромиссом между пространственным разрешением и силой извлеченных объектов, поскольку объекты, извлеченные далее по сети, кодируют более сильные объекты изображения за счет пространственного разрешения. Выбор оптимального слоя выделения признаков требует эмпирического анализа.
featureLayer = 'relu5';Создайте сеть обнаружения объектов YOLO v2..
lgraph = yolov2Layers(inputSize,numClasses,anchorBoxes,featureExtractionNetwork,featureLayer);
Можно визуализировать сеть с помощью analyzeNetwork или Deep Network Designer от Deep Learning Toolbox™.
Если больше управления требуется по архитектуре сети YOLO v2, используйте Deep Network Designer, чтобы спроектировать сеть обнаружения YOLO v2 вручную. Для получения дополнительной информации см. Проект Сеть обнаружения YOLO v2 (Computer Vision Toolbox).
Увеличение данных
Увеличение данных используется, чтобы улучшить сетевую точность путем случайного преобразования исходных данных во время обучения. При помощи увеличения данных можно добавить больше разнообразия в обучающие данные, на самом деле не имея необходимость увеличить число помеченных обучающих выборок.
Используйте transform увеличивать обучающие данные путем случайного зеркального отражения изображения и сопоставленного поля помечает горизонтально. Обратите внимание на то, что увеличение данных не применяется к данным о валидации и тесту. Идеально, тест и данные о валидации должны быть представительными для исходных данных и оставлены немодифицированными для несмещенной оценки.
augmentedTrainingData = transform(trainingData,@yolo_augmentData);
Предварительно обработайте Обучающие данные и Обучите детектор объектов YOLO v2
Предварительно обработайте увеличенные обучающие данные и данные о валидации, чтобы подготовиться к обучению.
preprocessedTrainingData = transform(augmentedTrainingData,@(data)yolo_preprocessData(data,inputSize));
Используйте trainingOptions задавать сетевые опции обучения. Установите 'ValidationData' к предварительно обработанным данным о валидации. Установите 'CheckpointPath' к временному местоположению. Это включает сохранение частично обученных детекторов во время учебного процесса. Если обучение прервано, такой как отключением электроэнергии или системным отказом, можно возобновить обучение с сохраненной контрольной точки.
options = trainingOptions('sgdm', ... 'MiniBatchSize', 16, .... 'InitialLearnRate',1e-3, ... 'MaxEpochs',20,... 'CheckpointPath', tempdir, ... 'Shuffle','never');
Используйте trainYOLOv2ObjectDetector функция, чтобы обучить детектор объектов YOLO v2.
[detector,info] = trainYOLOv2ObjectDetector(preprocessedTrainingData,lgraph,options);
************************************************************************* Training a YOLO v2 Object Detector for the following object classes: * vehicle Training on single CPU. Initializing input data normalization. |========================================================================================| | Epoch | Iteration | Time Elapsed | Mini-batch | Mini-batch | Base Learning | | | | (hh:mm:ss) | RMSE | Loss | Rate | |========================================================================================| | 1 | 1 | 00:00:01 | 7.23 | 52.3 | 0.0010 | | 5 | 50 | 00:00:35 | 0.98 | 1.0 | 0.0010 | | 10 | 100 | 00:01:13 | 0.78 | 0.6 | 0.0010 | | 14 | 150 | 00:01:51 | 0.64 | 0.4 | 0.0010 | | 19 | 200 | 00:02:29 | 0.59 | 0.3 | 0.0010 | | 20 | 220 | 00:02:43 | 0.57 | 0.3 | 0.0010 | |========================================================================================| Detector training complete. *************************************************************************

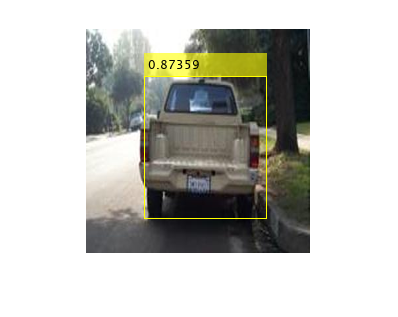

Как быстрый тест, запустите детектор на одном тестовом изображении. Убедитесь, что вы изменяете размер изображения к тому же размеру как учебные изображения.
I = imread(testDataTbl.imageFilename{2});
I = imresize(I,inputSize(1:2));
[bboxes,scores] = detect(detector,I);Отобразите результаты.
I_new = insertObjectAnnotation(I,'rectangle',bboxes,scores);
figure
imshow(I_new)
Загрузите предварительно обученную сеть
Загрузите предварительно обученную сеть.
snet=detector.Network; I_pre=yolo_pre_proc(I);

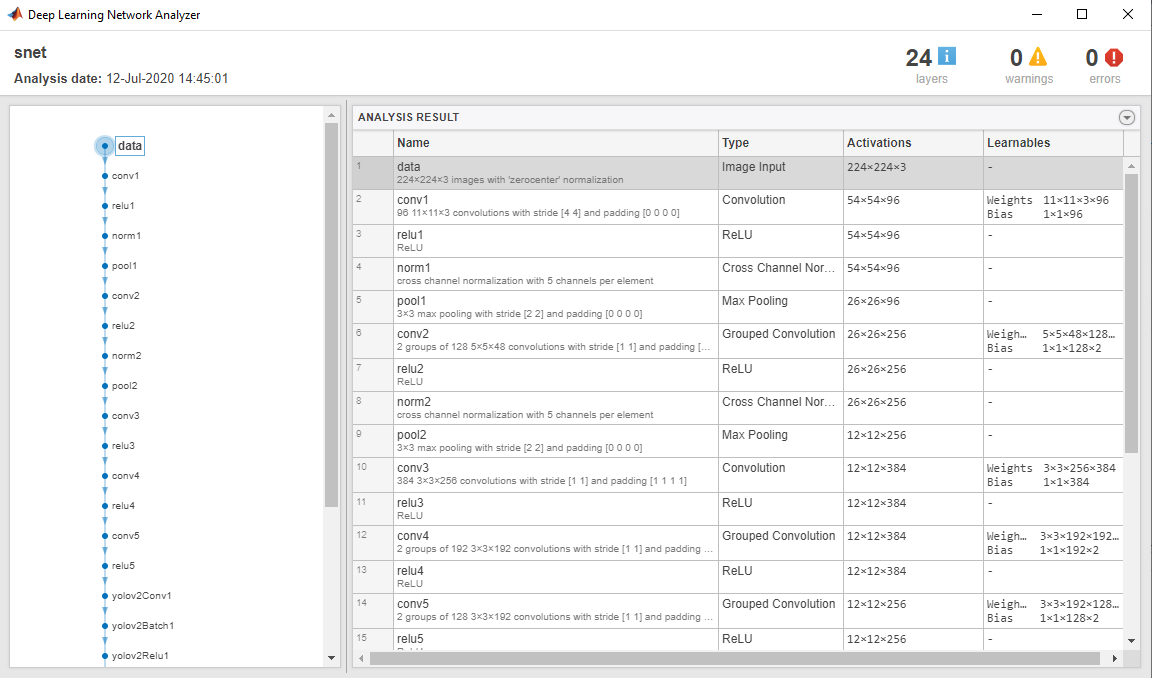

Используйте analyzeNetwork получить информацию о слоях сети:
analyzeNetwork(snet)
Создайте целевой объект
Создайте целевой объект для своего целевого устройства с именем поставщика и интерфейсом, чтобы соединить ваше целевое устройство к хосту - компьютеру. Интерфейсные опции являются JTAG (значение по умолчанию) и Ethernet. Опциями поставщика является Intel или Xilinx. Используйте установленный Набор Проекта Xilinx Vivado по соединению Ethernet, чтобы программировать устройство.
hTarget = dlhdl.Target('Xilinx', 'Interface', 'Ethernet');
Создайте объект рабочего процесса
Создайте объект dlhdl.Workflow класс. Когда вы создаете объект, задаете сеть и имя потока битов. Задайте сохраненную предварительно обученную серийную сеть, trainedNetNoCar, как сеть. Убедитесь, что имя потока битов совпадает с типом данных и платой FPGA, для которой вы предназначаетесь. В этом примере целевая плата FPGA является Zynq UltraScale + плата MPSoC ZCU102. Поток битов использует один тип данных.
hW=dlhdl.Workflow('Network', snet, 'Bitstream', 'zcu102_single','Target',hTarget)
hW =
Workflow with properties:
Network: [1×1 DAGNetwork]
Bitstream: 'zcu102_single'
ProcessorConfig: []
Target: [1×1 dlhdl.Target]
Скомпилируйте детектор объектов YOLO v2
Скомпилировать snet серийная сеть, запуск функция компиляции dlhdl.Workflow объект.
dn = hW.compile
### Optimizing series network: Fused 'nnet.cnn.layer.BatchNormalizationLayer' into 'nnet.cnn.layer.Convolution2DLayer'
offset_name offset_address allocated_space
_______________________ ______________ ________________
"InputDataOffset" "0x00000000" "24.0 MB"
"OutputResultOffset" "0x01800000" "4.0 MB"
"SystemBufferOffset" "0x01c00000" "28.0 MB"
"InstructionDataOffset" "0x03800000" "4.0 MB"
"ConvWeightDataOffset" "0x03c00000" "16.0 MB"
"EndOffset" "0x04c00000" "Total: 76.0 MB"
dn = struct with fields:
Operators: [1×1 struct]
LayerConfigs: [1×1 struct]
NetConfigs: [1×1 struct]
Программируйте Поток битов на FPGA и Веса Сети Загрузки
Чтобы развернуть сеть на Zynq® UltraScale +™ оборудование MPSoC ZCU102, запустите развернуть функцию dlhdl.Workflow объект. Эта функция использует выход функции компиляции, чтобы программировать плату FPGA при помощи программирования file.The, функция также загружает сетевые веса и смещения. Развернуть функция проверяет на инструмент Xilinx Vivado и поддерживаемую версию инструмента. Это затем начинает программировать устройство FPGA при помощи потока битов, сообщений о ходе выполнения отображений и время, которое требуется, чтобы развернуть сеть.
hW.deploy
### FPGA bitstream programming has been skipped as the same bitstream is already loaded on the target FPGA. ### Deep learning network programming has been skipped as the same network is already loaded on the target FPGA.
Загрузите изображение в качестве примера и запустите предсказание
Выполните предсказать функцию на dlhdl.Workflow возразите и отобразите результат:
[prediction, speed] = hW.predict(I_pre,'Profile','on');
### Finished writing input activations. ### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastLayerLatency(cycles) LastLayerLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 8724510 0.03966 1 8724520 25.2
conv_module 8724510 0.03966
conv1 1355434 0.00616
norm1 581412 0.00264
pool1 219416 0.00100
conv2 2208308 0.01004
norm2 368019 0.00167
pool2 221821 0.00101
conv3 982880 0.00447
conv4 772573 0.00351
conv5 533396 0.00242
yolov2Conv1 667481 0.00303
yolov2Conv2 668607 0.00304
yolov2ClassConv 145300 0.00066
* The clock frequency of the DL processor is: 220MHz
Отобразите результаты предсказания.
[bboxesn, scoresn, labelsn] = yolo_post_proc(prediction,I_pre,anchorBoxes,{'Vehicle'});
I_new3 = insertObjectAnnotation(I,'rectangle',bboxesn,scoresn);
figure
imshow(I_new3)
