Вход графика к ошибочной взаимной корреляции timeseries
plotinerrcorr(x,e)
plotinerrcorr(...,'inputIndex',inputIndex)
plotinerrcorr(...,'outputIndex',outputIndex)
plotinerrcorr(x,e) берет входные временные ряды x и ошибочные временные ряды e, и строит взаимную корреляцию входных параметров к ошибкам через различные задержки.
plotinerrcorr(...,'inputIndex',inputIndex) опционально задает, которые вводят элемент, коррелируется и строится. Значение по умолчанию равняется 1.
plotinerrcorr(...,'outputIndex',outputIndex) опционально задает, какой ошибочный элемент коррелируется и строится. Значение по умолчанию равняется 1.
Здесь сеть NARX используется, чтобы решить задачу временных рядов.
[X,T] = simplenarx_dataset;
net = narxnet(1:2,20);
[Xs,Xi,Ai,Ts] = preparets(net,X,{},T);
net = train(net,Xs,Ts,Xi,Ai);
Y = net(Xs,Xi,Ai);
E = gsubtract(Ts,Y);

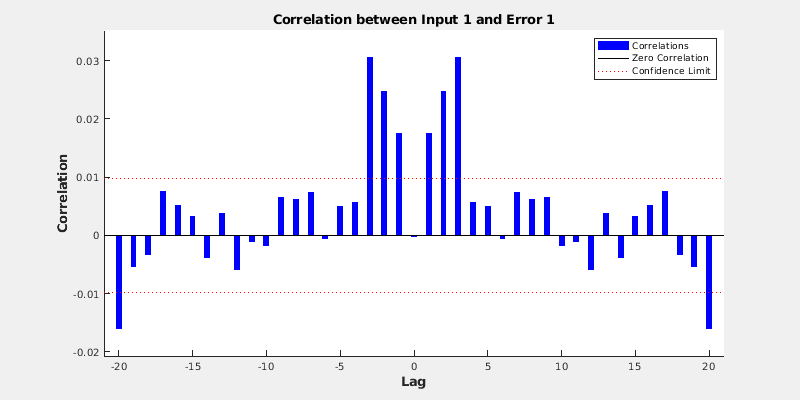

plotinerrcorr(Xs,E)
