Обучите нейронную сеть для глубокого обучения с вложенными слоями

В этом примере показано, как обучить сеть с вложенными слоями.

Чтобы создать пользовательский слой, который сам задает график слоев, можно задать dlnetwork возразите как настраиваемый параметр. Это известно как сетевой состав. Можно использовать сетевой состав для:

  • Создайте один пользовательский слой, который представляет блок learnable слоев. Например, остаточный блок.

  • Создайте сети с потоком управления. Например, где раздел сети может динамически измениться в зависимости от входных данных.

  • Создайте сети с циклами. Например, где разделы сети подают ее выход назад в себя.

Чтобы узнать больше, смотрите Состав Нейронной сети для глубокого обучения.

В этом примере показано, как обучить сеть с помощью пользовательских слоев, представляющих остаточные блоки, каждый содержащий несколько свертка, нормализация группы и слои ReLU со связью пропуска. Для примера, показывающего, как создать остаточную сеть, не используя пользовательские слои, смотрите, Обучают Остаточную Сеть для Классификации Изображений.

Остаточные связи являются популярным элементом в архитектурах сверточной нейронной сети. Остаточная сеть является типом сети, которая имеет невязку (или ярлык) связи, которые обходят основные слоя сети. Используя остаточные связи улучшает поток градиента через сеть и включает обучение более глубоких сетей. Эта увеличенная сетевая глубина может привести к более высокой точности на более трудных задачах.

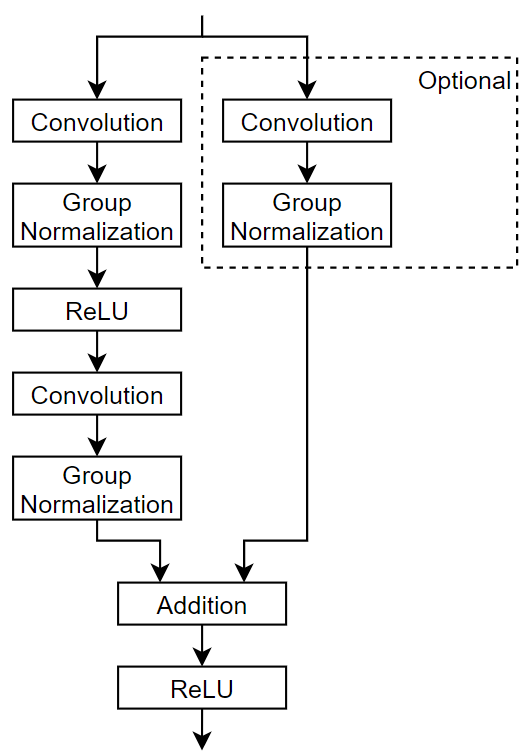

Этот пример использует пользовательский слой residualBlockLayer это содержит learnable блок слоев, состоящих из свертки, нормализации группы, ReLU и слоев сложения, и также включает связь пропуска и дополнительную свертку и слой нормализации группы в связи пропуска. Эта схема подсвечивает остаточную блочную структуру.

Для примера, показывающего, как создать пользовательский слой residualBlockLayer, смотрите Задают Вложенный Слой Глубокого обучения.

Подготовка данных

Загрузите и извлеките Цветочный набор данных [1].

url = 'http://download.tensorflow.org/example_images/flower_photos.tgz';
downloadFolder = tempdir;
filename = fullfile(downloadFolder,'flower_dataset.tgz');

imageFolder = fullfile(downloadFolder,'flower_photos');
if ~exist(imageFolder,'dir')
    disp('Downloading Flowers data set (218 MB)...')
    websave(filename,url);
    untar(filename,downloadFolder)
end

Создайте datastore изображений, содержащий фотографии.

datasetFolder = fullfile(imageFolder);
imds = imageDatastore(datasetFolder, ...
    'IncludeSubfolders',true, ...
    'LabelSource','foldernames');

Разделите данные в наборы данных обучения и валидации. Используйте 70% изображений для обучения и 30% для валидации.

[imdsTrain,imdsValidation] = splitEachLabel(imds,0.7,'randomized');

Просмотрите количество классов набора данных.

classes = categories(imds.Labels);
numClasses = numel(classes)
numClasses = 5

Увеличение данных помогает препятствовать тому, чтобы сеть сверхсоответствовала и запомнила точные детали учебных изображений. Измените размер и увеличьте изображения для обучения с помощью imageDataAugmenter объект:

  • Случайным образом отразите изображения на вертикальной оси.

  • Случайным образом переведите изображения до 30 пикселей вертикально и горизонтально.

  • Случайным образом вращайте изображения до 45 градусов по часовой стрелке и против часовой стрелки.

  • Случайным образом масштабируйте изображения до 10% вертикально и горизонтально.

pixelRange = [-30 30];
scaleRange = [0.9 1.1];
imageAugmenter = imageDataAugmenter( ...
    'RandXReflection',true, ...
    'RandXTranslation',pixelRange, ...
    'RandYTranslation',pixelRange, ...
    'RandRotation',[-45 45], ...
    'RandXScale',scaleRange, ...
    'RandYScale',scaleRange);

Создайте увеличенный datastore изображений, содержащий обучающие данные с помощью увеличения данных изображения. Чтобы автоматически изменить размер изображений к сетевому входному размеру, задайте высоту и ширину входного размера сети. Этот пример использует сеть с входным размером [224 224 3].

inputSize = [224 224 3];
augimdsTrain = augmentedImageDatastore(inputSize(1:2),imdsTrain,'DataAugmentation',imageAugmenter);

Чтобы автоматически изменить размер изображений валидации, не выполняя дальнейшее увеличение данных, используйте увеличенный datastore изображений, не задавая дополнительных операций предварительной обработки.

augimdsValidation = augmentedImageDatastore([224 224],imdsValidation);

Архитектура сети Define

Задайте остаточную сеть с шестью остаточными блоками с помощью пользовательского слоя residualBlockLayer. Чтобы получить доступ к этому слою, откройте пример как Live Script. Для примера, показывающего, как создать этот пользовательский слой, смотрите, Задают Вложенный Слой Глубокого обучения.

Поскольку необходимо задать входной размер входного слоя dlnetwork объект, необходимо задать входной размер при создании слоя. Чтобы помочь определить входной размер к слою, можно использовать analyzeNetwork функционируйте и проверяйте размер активаций предыдущего слоя.

numFilters = 32;

layers = [
    imageInputLayer(inputSize)
    convolution2dLayer(7,numFilters,'Stride',2,'Padding','same')
    groupNormalizationLayer('all-channels')
    reluLayer
    maxPooling2dLayer(3,'Stride',2)
    residualBlockLayer([56 56 numFilters],numFilters)
    residualBlockLayer([56 56 numFilters],numFilters)
    residualBlockLayer([56 56 numFilters],2*numFilters,'Stride',2,'IncludeSkipConvolution',true)
    residualBlockLayer([28 28 2*numFilters],2*numFilters)
    residualBlockLayer([28 28 2*numFilters],4*numFilters,'Stride',2,'IncludeSkipConvolution',true)
    residualBlockLayer([14 14 4*numFilters],4*numFilters)
    globalAveragePooling2dLayer
    fullyConnectedLayer(numClasses)
    softmaxLayer
    classificationLayer]
layers =
  15×1 Layer array with layers:

     1   ''   Image Input              224×224×3 images with 'zerocenter' normalization
     2   ''   Convolution              32 7×7 convolutions with stride [2  2] and padding 'same'
     3   ''   Group Normalization      Group normalization
     4   ''   ReLU                     ReLU
     5   ''   Max Pooling              3×3 max pooling with stride [2  2] and padding [0  0  0  0]
     6   ''   Residual Block           Residual block with 32 filters, stride 1
     7   ''   Residual Block           Residual block with 32 filters, stride 1
     8   ''   Residual Block           Residual block with 64 filters, stride 2, and skip convolution
     9   ''   Residual Block           Residual block with 64 filters, stride 1
    10   ''   Residual Block           Residual block with 128 filters, stride 2, and skip convolution
    11   ''   Residual Block           Residual block with 128 filters, stride 1
    12   ''   Global Average Pooling   Global average pooling
    13   ''   Fully Connected          5 fully connected layer
    14   ''   Softmax                  softmax
    15   ''   Classification Output    crossentropyex

Обучение сети

Задайте опции обучения:

  • Обучите сеть с мини-пакетным размером 128.

  • Переставьте данные каждая эпоха.

  • Проверьте сеть однажды в эпоху с помощью данных о валидации.

  • Отобразите прогресс обучения в графике и отключите многословный выход.

miniBatchSize = 128;
numIterationsPerEpoch = floor(augimdsTrain.NumObservations/miniBatchSize);

options = trainingOptions('adam', ...
    'MiniBatchSize',miniBatchSize, ...
    'Shuffle','every-epoch', ...
    'ValidationData',augimdsValidation, ...
    'ValidationFrequency',numIterationsPerEpoch, ...
    'Plots','training-progress', ...
    'Verbose',false);

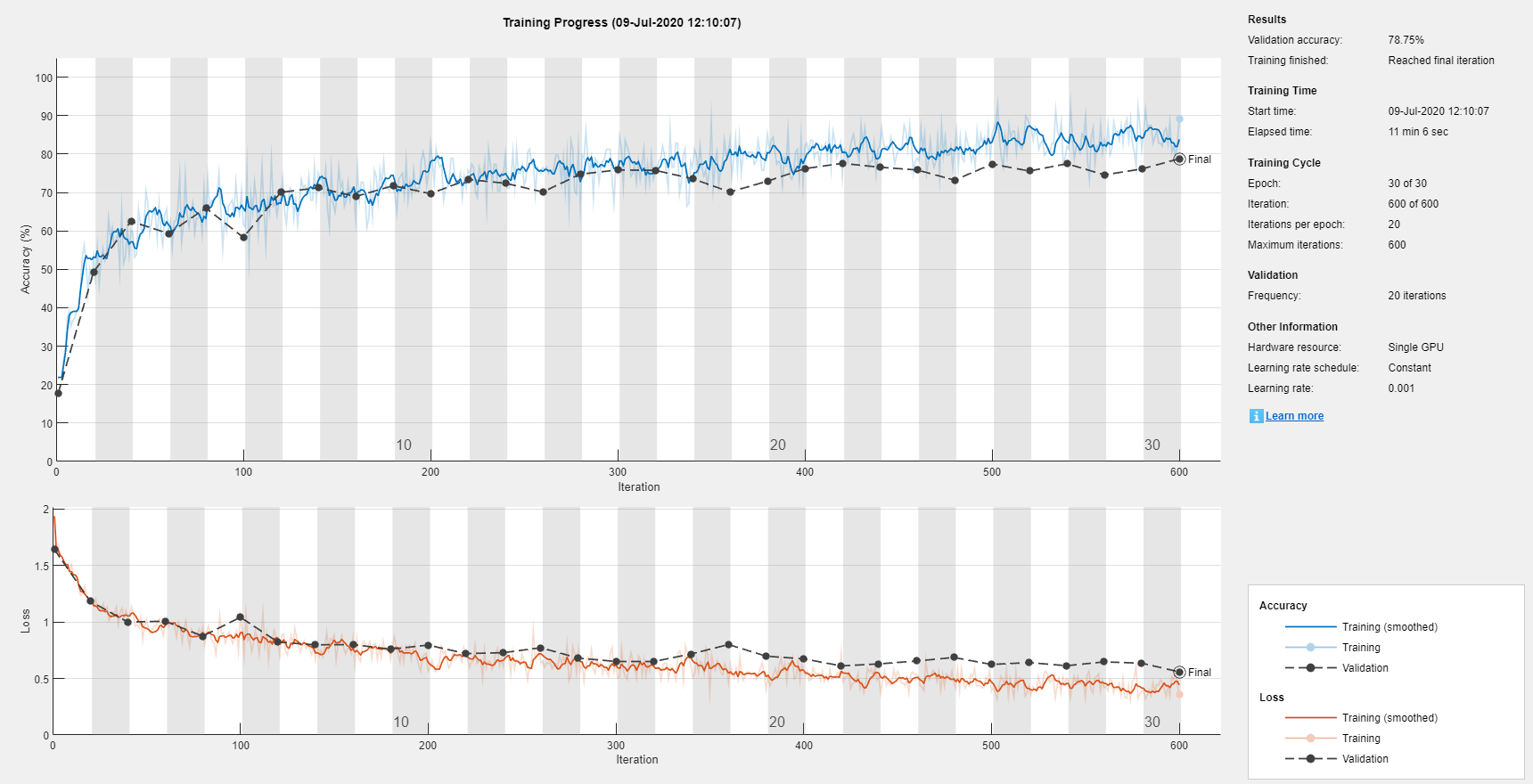

Обучите сеть с помощью trainNetwork функция. По умолчанию, trainNetwork использует графический процессор, если вы доступны (требует Parallel Computing Toolbox™, и CUDA® включил графический процессор с, вычисляют возможность 3.0 или выше). В противном случае, trainNetwork использует центральный процессор. Можно также задать среду выполнения при помощи 'ExecutionEnvironment' аргумент пары "имя-значение" trainingOptions.

net = trainNetwork(augimdsTrain,layers,options);

Оцените обученную сеть

Вычислите итоговую точность сети на наборе обучающих данных (без увеличения данных) и набор валидации. Точность является пропорцией изображений, которые сеть классифицирует правильно.

YPred = classify(net,augimdsValidation);
YValidation = imdsValidation.Labels;
accuracy = mean(YPred == YValidation)
accuracy = 0.7875

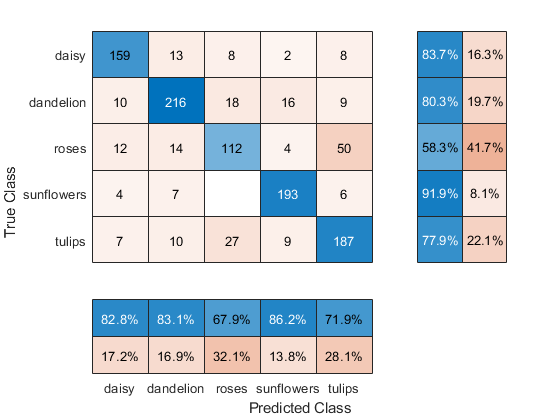

Визуализируйте точность классификации в матрице беспорядка. Отобразите точность и отзыв для каждого класса при помощи сводных данных строки и столбца.

figure
confusionchart(YValidation,YPred, ...
    'RowSummary','row-normalized', ...
    'ColumnSummary','column-normalized');

Можно отобразить четыре демонстрационных изображения валидации с предсказанными метками и предсказанными вероятностями изображений, имеющих те метки с помощью следующего кода.

idx = randperm(numel(imdsValidation.Files),4);
figure
for i = 1:4
    subplot(2,2,i)
    I = readimage(imdsValidation,idx(i));
    imshow(I)
    label = YPred(idx(i));
    title("Predicted class: " + string(label));
end
