Обучите сеть с несколькими Выходными параметрами

Скрипт Open Live Script

В этом примере показано, как обучить нейронную сеть для глубокого обучения с несколькими выходными параметрами, которые предсказывают и метки и углы вращений рукописных цифр.

Чтобы обучить сеть с несколькими выходными параметрами, необходимо обучить сеть с помощью пользовательского учебного цикла.

Загрузите обучающие данные

digitTrain4DArrayData функционируйте загружает изображения, их метки цифры и их углы вращения от вертикали. Создайте arrayDatastore объект для изображений, меток и углов, и затем использует combine функция, чтобы сделать один datastore, который содержит все обучающие данные. Извлеките имена классов и количество недискретных ответов.

[XTrain,YTrain,anglesTrain] = digitTrain4DArrayData;

dsXTrain = arrayDatastore(XTrain,'IterationDimension',4);
dsYTrain = arrayDatastore(YTrain);
dsAnglesTrain = arrayDatastore(anglesTrain);

dsTrain = combine(dsXTrain,dsYTrain,dsAnglesTrain);

classNames = categories(YTrain);
numClasses = numel(classNames);
numObservations = numel(YTrain);

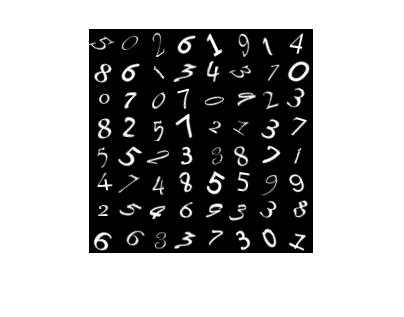

Просмотрите некоторые изображения от обучающих данных.

idx = randperm(numObservations,64);
I = imtile(XTrain(:,:,:,idx));
figure
imshow(I)

Задайте модель глубокого обучения

Задайте следующую сеть, которая предсказывает и метки и углы вращения.

convolution-batchnorm-ReLU блокируется с 16 фильтрами 5 на 5.
Два convolution-batchnorm-ReLU блокируют каждого с 32 3х3 фильтрами.
Связь пропуска вокруг предыдущих двух блоков, содержащих convolution-batchnorm-ReLU, блокируется с 32 свертками 1 на 1.
Объедините связь пропуска с помощью сложения.
Для классификации выход, ветвь с полностью связанной операцией размера 10 (количество классов) и softmax операцией.
Для регрессии выход, ветвь с полностью связанной операцией размера 1 (количество ответов).

Задайте основной блок слоев как график слоев.

layers = [
    imageInputLayer([28 28 1],'Normalization','none','Name','in')

    convolution2dLayer(5,16,'Padding','same','Name','conv1')
    batchNormalizationLayer('Name','bn1')
    reluLayer('Name','relu1')

    convolution2dLayer(3,32,'Padding','same','Stride',2,'Name','conv2')
    batchNormalizationLayer('Name','bn2')
    reluLayer('Name','relu2')
    convolution2dLayer(3,32,'Padding','same','Name','conv3')
    batchNormalizationLayer('Name','bn3')
    reluLayer('Name','relu4')

    additionLayer(2,'Name','addition')

    fullyConnectedLayer(numClasses,'Name','fc1')
    softmaxLayer('Name','softmax')];

lgraph = layerGraph(layers);

Добавьте связь пропуска.

layers = [
    convolution2dLayer(1,32,'Stride',2,'Name','convSkip')
    batchNormalizationLayer('Name','bnSkip')
    reluLayer('Name','reluSkip')];

lgraph = addLayers(lgraph,layers);
lgraph = connectLayers(lgraph,'relu1','convSkip');
lgraph = connectLayers(lgraph,'reluSkip','addition/in2');

Добавьте полносвязный слой для регрессии.

layers = fullyConnectedLayer(1,'Name','fc2');
lgraph = addLayers(lgraph,layers);
lgraph = connectLayers(lgraph,'addition','fc2');

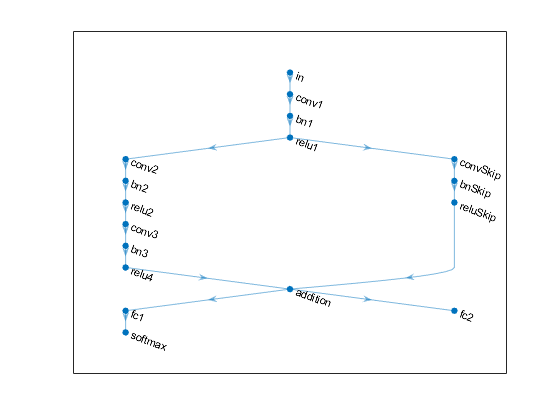

Просмотрите график слоев в графике.

figure
plot(lgraph)

Создайте dlnetwork объект от графика слоев.

dlnet = dlnetwork(lgraph)

dlnet =
  dlnetwork with properties:

         Layers: [17×1 nnet.cnn.layer.Layer]
    Connections: [17×2 table]
     Learnables: [20×3 table]
          State: [8×3 table]
     InputNames: {'in'}
    OutputNames: {'softmax'  'fc2'}

Функция градиентов модели Define

Создайте функциональный modelGradients, перечисленный в конце примера, который берет в качестве входа, dlnetwork объект dlnet, мини-пакет входных данных dlX с соответствующими целями T1 и T2 содержание меток и углов, соответственно, и возвращает градиенты потери относительно настраиваемых параметров, обновленного сетевого состояния и соответствующей потери.

Задайте опции обучения

Задайте опции обучения. Обучайтесь в течение 30 эпох с помощью мини-пакетного размера 128.

numEpochs = 30;
miniBatchSize = 128;

Визуализируйте процесс обучения в графике.

plots = "training-progress";

Обучите модель

Используйте minibatchqueue обработать и управлять мини-пакетами изображений. Для каждого мини-пакета:

Используйте пользовательский мини-пакет, предварительно обрабатывающий функциональный preprocessMiniBatch (заданный в конце этого примера) к одногорячему кодируют метки класса.
Формат данные изображения с размерностью маркирует 'SSCB' (пространственный, пространственный, канал, пакет). По умолчанию, minibatchqueue объект преобразует данные в dlarray объекты с базовым типом single. Не добавляйте формат в метки класса или углы.
Обучайтесь на графическом процессоре, если вы доступны. По умолчанию, minibatchqueue onbject преобразует каждый выход в gpuArray если графический процессор доступен. Используя графический процессор требует Parallel Computing Toolbox™, и CUDA® включил NVIDIA®, графический процессор с вычисляет возможность 3.0 или выше.

mbq = minibatchqueue(dsTrain,...
    'MiniBatchSize',miniBatchSize,...
    'MiniBatchFcn', @preprocessData,...
    'MiniBatchFormat',{'SSCB','',''});

Обучите модель с помощью пользовательского учебного цикла. В течение каждой эпохи переставьте данные и цикл по мини-пакетам данных. В конце каждой итерации отобразите прогресс обучения. Для каждого мини-пакета:

Оцените градиенты модели и потерю с помощью dlfeval и modelGradients функция.
Обновите сетевые параметры с помощью adamupdate функция.

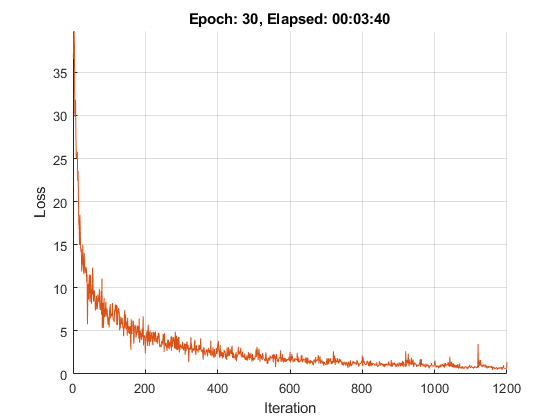

Инициализируйте график процесса обучения.

if plots == "training-progress"
    figure
    lineLossTrain = animatedline('Color',[0.85 0.325 0.098]);
    ylim([0 inf])
    xlabel("Iteration")
    ylabel("Loss")
    grid on
end

Инициализируйте параметры для Адама.

trailingAvg = [];
trailingAvgSq = [];

Обучите модель.

iteration = 0;
start = tic;

% Loop over epochs.
for epoch = 1:numEpochs

    % Shuffle data.
    shuffle(mbq)

    % Loop over mini-batches
    while hasdata(mbq)

        iteration = iteration + 1;

        [dlX,dlY1,dlY2] = next(mbq);

        % Evaluate the model gradients, state, and loss using dlfeval and the
        % modelGradients function.
        [gradients,state,loss] = dlfeval(@modelGradients, dlnet, dlX, dlY1, dlY2);
        dlnet.State = state;

        % Update the network parameters using the Adam optimizer.
        [dlnet,trailingAvg,trailingAvgSq] = adamupdate(dlnet,gradients, ...
            trailingAvg,trailingAvgSq,iteration);

        % Display the training progress.
        if plots == "training-progress"
            D = duration(0,0,toc(start),'Format','hh:mm:ss');
            addpoints(lineLossTrain,iteration,double(gather(extractdata(loss))))
            title("Epoch: " + epoch + ", Elapsed: " + string(D))
            drawnow
        end
    end
end

Тестовая модель

Протестируйте точность классификации модели путем сравнения предсказаний на наборе тестов с истинными метками и углами. Управляйте набором тестовых данных с помощью minibatchqueue объект с той же установкой как обучающие данные.

[XTest,Y1Test,anglesTest] = digitTest4DArrayData;

dsXTest = arrayDatastore(XTest,'IterationDimension',4);
dsYTest = arrayDatastore(Y1Test);
dsAnglesTest = arrayDatastore(anglesTest);

dsTest = combine(dsXTest,dsYTest,dsAnglesTest);

mbqTest = minibatchqueue(dsTest,...
    'MiniBatchSize',miniBatchSize,...
    'MiniBatchFcn', @preprocessData,...
    'MiniBatchFormat',{'SSCB','',''});

Предсказать метки и углы данных о валидации, цикла по мини-пакетам и использовать predict функция. Сохраните предсказанные классы и углы. Сравните предсказанные и истинные классы и углы и сохраните результаты.

classesPredictions = [];
anglesPredictions = [];
classCorr = [];
angleDiff = [];

% Loop over mini-batches.
while hasdata(mbqTest)

    % Read mini-batch of data.
    [dlXTest,dlY1Test,dlY2Test] = next(mbqTest);

    % Make predictions using the predict function.
    [dlY1Pred,dlY2Pred] = predict(dlnet,dlXTest,'Outputs',["softmax" "fc2"]);

    % Determine predicted classes.
    Y1PredBatch = onehotdecode(dlY1Pred,classNames,1);
    classesPredictions = [classesPredictions Y1PredBatch];

    % Dermine predicted angles
    Y2PredBatch = extractdata(dlY2Pred);
    anglesPredictions = [anglesPredictions Y2PredBatch];

    % Compare predicted and true classes
    Y1Test = onehotdecode(dlY1Test,classNames,1);
    classCorr = [classCorr Y1PredBatch == Y1Test];

    % Compare predicted and true angles
    angleDiffBatch = Y2PredBatch - dlY2Test;
    angleDiff = [angleDiff extractdata(gather(angleDiffBatch))];

end

Оцените точность классификации.

accuracy = mean(classCorr)

accuracy = 0.9814

Оцените точность регрессии.

angleRMSE = sqrt(mean(angleDiff.^2))

angleRMSE = single
    7.7431

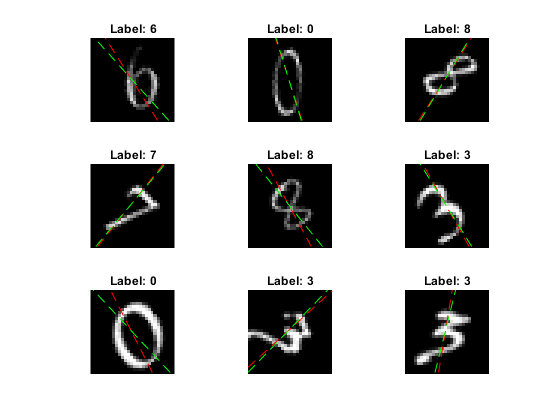

Просмотрите некоторые изображения с их предсказаниями. Отобразите предсказанные углы красного цвета и правильные метки зеленого цвета.

idx = randperm(size(XTest,4),9);
figure
for i = 1:9
    subplot(3,3,i)
    I = XTest(:,:,:,idx(i));
    imshow(I)
    hold on

    sz = size(I,1);
    offset = sz/2;

    thetaPred = anglesPredictions(idx(i));
    plot(offset*[1-tand(thetaPred) 1+tand(thetaPred)],[sz 0],'r--')

    thetaValidation = anglesTest(idx(i));
    plot(offset*[1-tand(thetaValidation) 1+tand(thetaValidation)],[sz 0],'g--')

    hold off
    label = string(classesPredictions(idx(i)));
    title("Label: " + label)
end

Функция градиентов модели

modelGradients функция, берет в качестве входа, dlnetwork объект dlnet, мини-пакет входных данных dlX с соответствующими целями T1 и T2 содержание меток и углов, соответственно, и возвращает градиенты потери относительно настраиваемых параметров, обновленного сетевого состояния и соответствующей потери.

function [gradients,state,loss] = modelGradients(dlnet,dlX,T1,T2)

[dlY1,dlY2,state] = forward(dlnet,dlX,'Outputs',["softmax" "fc2"]);

lossLabels = crossentropy(dlY1,T1);
lossAngles = mse(dlY2,T2);

loss = lossLabels + 0.1*lossAngles;
gradients = dlgradient(loss,dlnet.Learnables);

end

Функция предварительной обработки мини-пакета

preprocessMiniBatch функция предварительно обрабатывает данные с помощью следующих шагов:

Извлеките данные изображения из массива входящей ячейки и конкатенируйте в числовой массив. Конкатенация данных изображения по четвертой размерности добавляет третью размерность в каждое изображение, чтобы использоваться в качестве одноэлементной размерности канала.
Извлеките метку и угловые данные из массивов входящей ячейки и конкатенируйте вдоль второго измерения в категориальный массив и числовой массив, соответственно.
Одногорячий кодируют категориальные метки в числовые массивы. Кодирование в первую размерность производит закодированный массив, который совпадает с формой сетевого выхода.

function [X,Y,angle] = preprocessData(XCell,YCell,angleCell)

    % Extract image data from cell and concatenate
    X = cat(4,XCell{:});
    % Extract label data from cell and concatenate
    Y = cat(2,YCell{:});
    % Extract angle data from cell and concatenate
    angle = cat(2,angleCell{:});

    % One-hot encode labels
    Y = onehotencode(Y,1);

end
