Преобразуйте данные частотного диапазона во временной интервал

Когда это необходимо, чтобы преобразовать данные частотного диапазона во временной интервал, используйте блок IFFT.

Используйте блок Sine Wave, чтобы сгенерировать две синусоиды, один на уровне 15 Гц и другой на уровне 40 Гц. Используйте блок Matrix Sum, чтобы добавить синусоиды детально, чтобы сгенерировать составную синусоиду:

$u=sin(30 \pi t)+sin(80 \pi t)$

Преобразуйте эту синусоиду в частотный диапазон с помощью блока FFT, и затем сразу преобразуйте сигнал частотного диапазона назад к области времени использование блока IFFT. Постройте различие между исходным сигналом временной области и преобразованным сигналом временной области с помощью осциллографа:

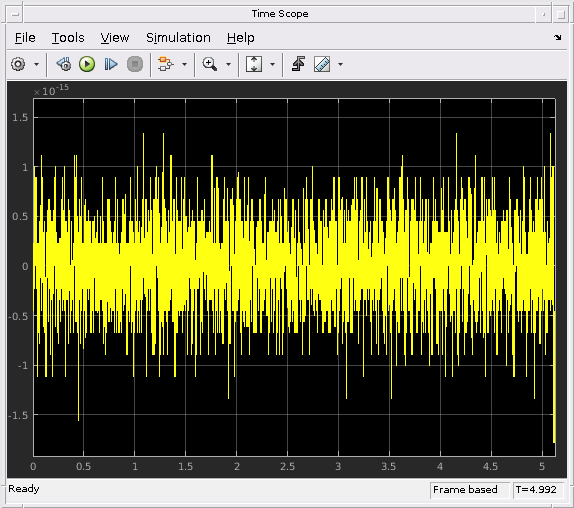

Два сигнала идентичны в ошибке округления. Осциллограф показывает, что различие между двумя сигналами находится на порядке$10^{-15}$.
