Сравните paretosearch и gamultiobj

В этом примере показано, как создать набор точек на передней стороне Парето, использующей оба paretosearch и gamultiobj. Целевая функция имеет две цели и двумерную контрольную переменную x. Целевая функция mymulti3 доступно на вашем сеансе MATLAB®, когда вы нажимаете кнопку, чтобы отредактировать или попробовать этот пример. В качестве альтернативы скопируйте mymulti3 код к вашему сеансу. Для скорости вычисления векторизована функция.

type mymulti3
function f = mymulti3(x)
%
f(:,1) = x(:,1).^4 + x(:,2).^4 + x(:,1).*x(:,2) - (x(:,1).^2).*(x(:,2).^2) - 9*x(:,1).^2;
f(:,2) = x(:,2).^4 + x(:,1).^4 + x(:,1).*x(:,2) - (x(:,1).^2).*(x(:,2).^2) + 3*x(:,2).^3;

Основной пример и графики

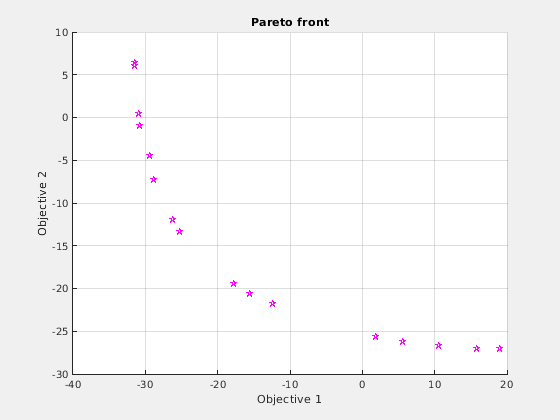

Найдите Множества Парето для целевых функций с помощью paretosearch и gamultiobj. Установите UseVectorized опция к true для добавленной скорости. Включайте функцию построения графика, чтобы визуализировать Множество Парето.

rng default
nvars = 2;
opts = optimoptions(@gamultiobj,'UseVectorized',true,'PlotFcn','gaplotpareto');
[xga,fvalga,~,gaoutput] = gamultiobj(@(x)mymulti3(x),nvars,[],[],[],[],[],[],[],opts);
Optimization terminated: average change in the spread of Pareto solutions less than options.FunctionTolerance.

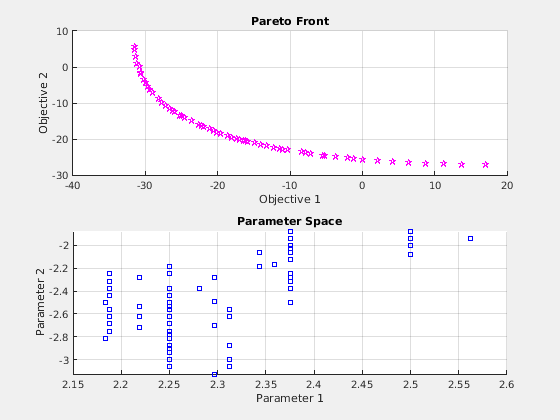

optsp = optimoptions('paretosearch','UseVectorized',true,'PlotFcn',{'psplotparetof' 'psplotparetox'});
[xp,fvalp,~,psoutput] = paretosearch(@(x)mymulti3(x),nvars,[],[],[],[],[],[],[],optsp);
Pareto set found that satisfies the constraints.

Optimization completed because the relative change in the volume of the Pareto set
is less than 'options.ParetoSetChangeTolerance' and constraints are satisfied to within
'options.ConstraintTolerance'.

Вычислите теоретически точные места на передней стороне Парето при помощи mymulti4. mymulti4 функция доступна на вашем сеансе MATLAB®, когда вы нажимаете кнопку, чтобы отредактировать или попробовать этот пример.

type mymulti4
function mout = mymulti4(x)
%
gg = [4*x(1)^3+x(2)-2*x(1)*(x(2)^2) - 18*x(1);
    x(1)+4*x(2)^3-2*(x(1)^2)*x(2)];
gf = gg + [18*x(1);9*x(2)^2];

mout = gf(1)*gg(2) - gf(2)*gg(1);

mymulti4 функция оценивает градиенты этих двух целевых функций. Затем для области значений значений x(2), используйте fzero определять местоположение точки, где градиенты точно параллельны, который является где выход mout = 0.

a = [fzero(@(t)mymulti4([t,-3.15]),[2,3]),-3.15];
for jj = linspace(-3.125,-1.89,50)
    a = [a;[fzero(@(t)mymulti4([t,jj]),[2,3]),jj]];
end
figure
plot(fvalp(:,1),fvalp(:,2),'bo');
hold on
fs = mymulti3(a);
plot(fvalga(:,1),fvalga(:,2),'r*');
plot(fs(:,1),fs(:,2),'k.')
legend('Paretosearch','Gamultiobj','True')
xlabel('Objective 1')
ylabel('Objective 2')
hold off

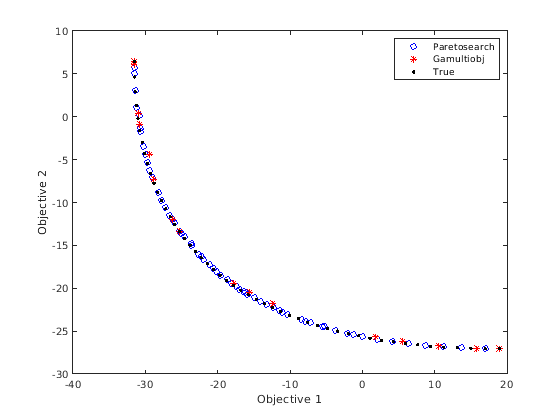

gamultiobj находит точки с немного более широким распространением на пробеле целевой функции. Постройте решения на пробеле переменной решения, наряду с теоретической оптимальной кривой Парето и контурным графиком этих двух целевых функций.

[x,y] = meshgrid(1.9:.01:3.1,-3.2:.01:-1.8);
mydata = mymulti3([x(:),y(:)]);
myff = sqrt(mydata(:,1) + 39);% Spaces the contours better
mygg = sqrt(mydata(:,2) + 28);% Spaces the contours better
myff = reshape(myff,size(x));
mygg = reshape(mygg,size(x));

figure;
hold on
contour(x,y,mygg,50)
contour(x,y,myff,50)
plot(xp(:,1),xp(:,2),'bo')
plot(xga(:,1),xga(:,2),'r*')
plot(a(:,1),a(:,2),'-k')
xlabel('x(1)')
ylabel('x(2)')
hold off

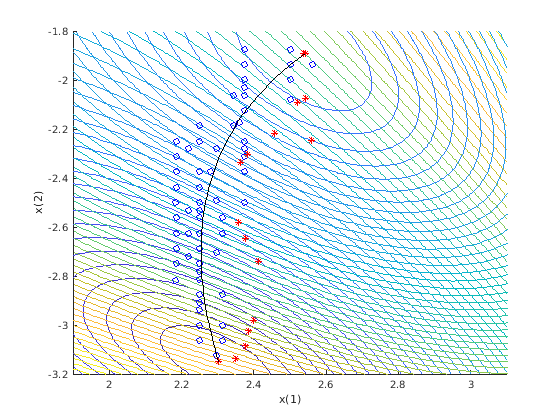

В отличие от paretosearch решение, gamultiobj решение имеет точки в экстремальных концах области значений на пробеле целевой функции. Однако paretosearch решение имеет больше точек, которые ближе к истинному решению и на пробеле целевой функции и на пробеле переменной решения. Число точек на передней стороне Парето отличается для каждого решателя, когда вы используете опции по умолчанию.

Переключенная проблема

Что происходит, если решение вашей проблемы имеет контрольные переменные, которые являются большими? Исследуйте этот случай путем сдвига переменных задачи. Для неограниченной проблемы, gamultiobj может перестать работать, в то время как paretosearch более устойчиво к таким сдвигам.

Для более легкого сравнения задайте 35 точек на передней стороне Парето для каждого решателя.

shift = [20,-30];
fun = @(x)mymulti3(x+shift);
opts.PopulationSize = 100; % opts.ParetoFraction = 35
[xgash,fvalgash,~,gashoutput] = gamultiobj(fun,nvars,[],[],[],[],[],[],opts);
Optimization terminated: average change in the spread of Pareto solutions less than options.FunctionTolerance.

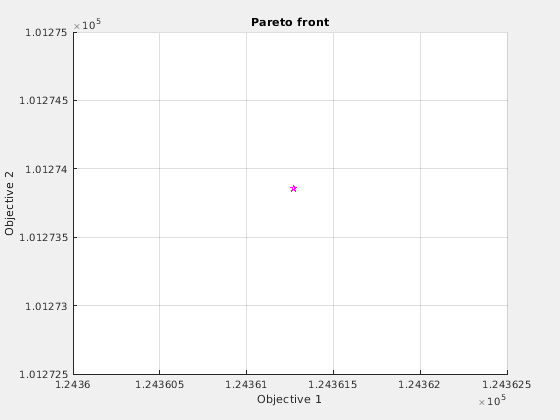

gamultiobj сбои, чтобы найти полезное Множество Парето.

optsp.PlotFcn = [];
optsp.ParetoSetSize = 35;
[xpsh,fvalpsh,~,pshoutput] = paretosearch(fun,nvars,[],[],[],[],[],[],[],optsp);
Pareto set found that satisfies the constraints.

Optimization completed because the relative change in the volume of the Pareto set
is less than 'options.ParetoSetChangeTolerance' and constraints are satisfied to within
'options.ConstraintTolerance'.
figure
plot(fvalpsh(:,1),fvalpsh(:,2),'bo');
hold on
plot(fs(:,1),fs(:,2),'k.')
legend('Paretosearch','True')
xlabel('Objective 1')
ylabel('Objective 2')
hold off

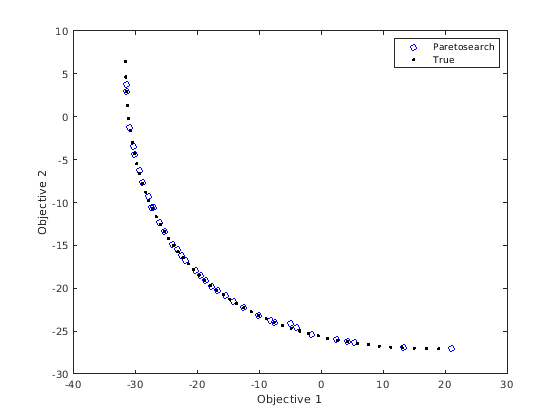

paretosearch находит распространение точек решения равномерно почти целой возможной областью значений.

Добавление границ, даже довольно свободных единиц, помогает обоим gamultiobj и paretosearch найти соответствующие решения. Установите нижние границы -50 в каждом компоненте и верхних границах 50.

opts.PlotFcn = [];
optsp.PlotFcn = [];
lb = [-50,-50];
ub = -lb;
[xgash,fvalgash,~,gashoutput] = gamultiobj(fun,nvars,[],[],[],[],lb,ub,opts);
Optimization terminated: average change in the spread of Pareto solutions less than options.FunctionTolerance.
[xpsh2,fvalpsh2,~,pshoutput2] = paretosearch(fun,nvars,[],[],[],[],lb,ub,[],optsp);
Pareto set found that satisfies the constraints.

Optimization completed because the relative change in the volume of the Pareto set
is less than 'options.ParetoSetChangeTolerance' and constraints are satisfied to within
'options.ConstraintTolerance'.

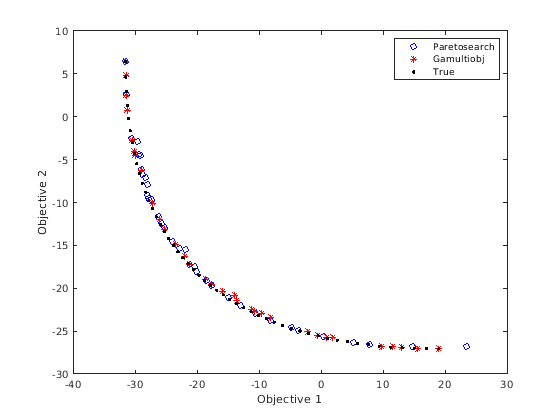

figure
plot(fvalpsh2(:,1),fvalpsh2(:,2),'bo');
hold on
plot(fvalgash(:,1),fvalgash(:,2),'r*');
plot(fs(:,1),fs(:,2),'k.')
legend('Paretosearch','Gamultiobj','True')
xlabel('Objective 1')
ylabel('Objective 2')
hold off

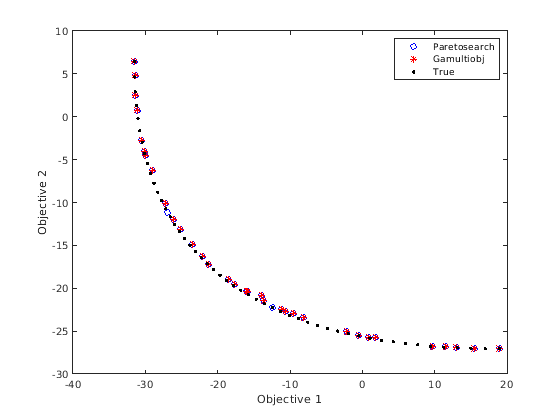

В этом случае оба решателя находят хорошие решения.

Запустите paretosearch от gamultiobj Решение

Получите подобную область значений решений от решателей путем запуска paretosearch от gamultiobj решение.

optsp.InitialPoints = xgash;
[xpsh3,fvalpsh3,~,pshoutput3] = paretosearch(fun,nvars,[],[],[],[],lb,ub,[],optsp);
Pareto set found that satisfies the constraints.

Optimization completed because the relative change in the volume of the Pareto set
is less than 'options.ParetoSetChangeTolerance' and constraints are satisfied to within
'options.ConstraintTolerance'.
figure
plot(fvalpsh3(:,1),fvalpsh3(:,2),'bo');
hold on
plot(fvalgash(:,1),fvalgash(:,2),'r*');
plot(fs(:,1),fs(:,2),'k.')
legend('Paretosearch','Gamultiobj','True')
xlabel('Objective 1')
ylabel('Objective 2')
hold off

Теперь paretosearch решение похоже на gamultiobj решение, несмотря на то, что некоторые точки решения отличаются.

Запустите с Одно-объективных решений

Другой способ получить хорошее решение состоит в том, чтобы начать с точек, которые минимизируют каждую целевую функцию отдельно.

От многоцелевой функции создайте одно целевую функцию, которая выбирает каждую цель в свою очередь. Используйте переключенную функцию от предыдущего раздела. Поскольку вы даете точки хорошего начала решателям, вы не должны задавать границы.

nobj = 2; % Number of objectives

x0 = -shift; % Initial point for single-objective minimization
uncmin = cell(nobj,1); % Cell array to hold the single-objective minima
allfuns = zeros(nobj,2); % Hold the objective function values
eflag = zeros(nobj,1);
fopts = optimoptions('patternsearch','Display','off'); % Use an appropriate solver here
for i = 1:nobj
    indi = zeros(nobj,1); % Choose the objective to minimize
    indi(i) = 1;
    funi = @(x)dot(fun(x),indi);
    [uncmin{i},~,eflag(i)] = patternsearch(funi,x0,[],[],[],[],[],[],[],fopts); % Minimize objective i
    allfuns(i,:) = fun(uncmin{i});
end
uncmin = cell2mat(uncmin); % Matrix of start points

Запустите paretosearch от одно-объективных минимальных точек и примечания, что это имеет полный спектр в своих решениях. paretosearch добавляет, что случайная начальная буква указывает на предоставленные единицы для того, чтобы иметь население, по крайней мере, options.ParetoSetSize индивидуумы. Точно так же gamultiobj добавляют случайные точки к предоставленным единицам, чтобы получить население, по крайней мере, (options.PopulationSize)*(options.ParetoFraction) индивидуумы.

optsp = optimoptions(optsp,'InitialPoints',uncmin);
[xpinit,fvalpinit,~,outputpinit] = paretosearch(fun,nvars,[],[],[],[],[],[],[],optsp);
Pareto set found that satisfies the constraints.

Optimization completed because the relative change in the volume of the Pareto set
is less than 'options.ParetoSetChangeTolerance' and constraints are satisfied to within
'options.ConstraintTolerance'.

Теперь решите задачу с помощью gamultiobj запуск с начальных точек.

opts = optimoptions(opts,'InitialPopulationMatrix',uncmin);
[xgash2,fvalgash2,~,gashoutput2] = gamultiobj(fun,nvars,[],[],[],[],[],[],opts);
Optimization terminated: average change in the spread of Pareto solutions less than options.FunctionTolerance.
figure
plot(fvalpinit(:,1),fvalpinit(:,2),'bo');
hold on
plot(fvalgash2(:,1),fvalgash2(:,2),'r*');
plot(fs(:,1),fs(:,2),'k.')
plot(allfuns(:,1),allfuns(:,2),'gs','MarkerSize',12)
legend('Paretosearch','Gamultiobj','True','Start Points')
xlabel('Objective 1')
ylabel('Objective 2')
hold off

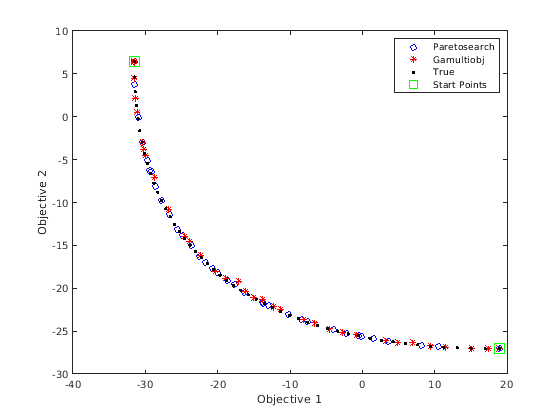

Оба решателя заполняют переднюю сторону Парето между экстремальными точками с довольно точными и хорошо распределенными решениями.

Просмотрите конечные точки на пробеле переменной решения.

figure;
hold on
xx = x - shift(1);
yy = y - shift(2);
contour(xx,yy,mygg,50)
contour(xx,yy,myff,50)
plot(xpinit(:,1),xpinit(:,2),'bo')
plot(xgash2(:,1),xgash2(:,2),'r*')
ashift = a - shift;
plot(ashift(:,1),ashift(:,2),'-k')
plot(uncmin(:,1),uncmin(:,2),'gs','MarkerSize',12);
xlabel('x(1)')
ylabel('x(2)')
hold off
