Другие необходимые условия

В дополнение к установленным требованиям к продукту этот пример требует:

Обзор

Тест проверяет контроллер по своим требованиям с помощью тестовых последовательностей, которые осуществляют модели контроллеров верхнего уровня. Диспетчер использует вход кнопки и вход датчика температуры и выходные сигналы, управляющие вентилятором, скоростью вентилятора и лампой проектора.

Цель состоит в том, чтобы сгенерировать компонент SystemVerilog DPI, который получает высокоуровневое требование количество 4 контроллера. Для получения дополнительной информации о требованиях отсылают к документу слова sltestProjectorCtrlReqs.docx в примере, отнесенном выше.

Требование 4 пытается включить и выключить проектор, когда температура проектора (Tproj) высока. Сценарий имеет следующие шаги в блоке Test Sequence:

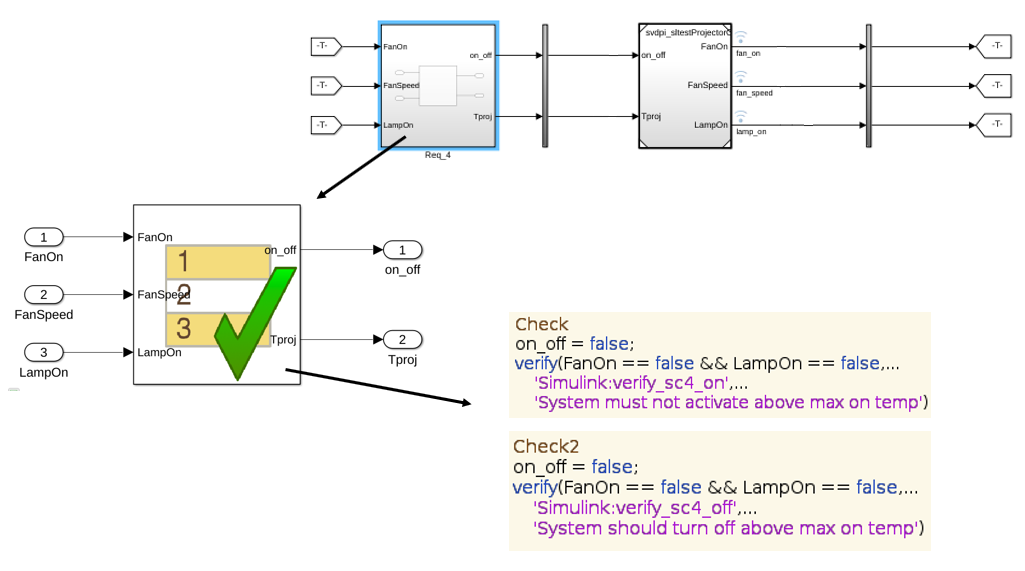

Изображение ниже показов испытательный стенд для указанного выше требования и как verify используется, чтобы проверять, что проектор включает или выключает в зависимости от сценария.

Настройте модель для генерации кода

И испытательный стенд модели предварительно сконфигурирован с одним из системных конечных файлов SystemVerilog DPI (systemverilog_dpi_grt.tlc). Откройте тестовую обвязку Req_scenario_4 путем выполнения:

testFile = 'svdpi_sltestProjectorCtrlTests.mldatx';
testHarness = 'Req_scenario_4';
model = 'svdpi_sltestProjectorController';
open_system(model)

sltest.harness.open(model,testHarness)

Сгенерируйте компонент SystemVerilog DPI

Обратите внимание на то, что некоторые предупреждения верификации будут инициированы, это будет объяснено позже.

Кроме того, можно сгенерировать компонент путем выполнения:

rtwbuild('Req_scenario_4/Req_4');

Запустите сгенерированный испытательный стенд в симуляторе HDL

Для этого примера будет использоваться средство моделирования ModelsSim/QuestaSim. Для подробных инструкций относительно того, как запустить испытательный стенд, относятся к Начало работы с Генерацией Компонента SystemVerilog DPI.

cd Req_4_build/dpi_tb
! vsim -c -do run_tb_mq.do  # Run ModelSim/QuestaSim in console mode
cd ../..

Исследуйте симуляцию HDL выход и заметьте следующее:

Ошибка сопоставима с результатами симуляции в Simulink (ниже). Открытие менеджера по Тесту показывает, что диспетчеру не удается выключиться, когда on_off кнопка нажимается, когда температура выше предела. Открытому менеджеру по тесту можно выполниться:

sltest.testmanager.load(testFile);
sltest.testmanager.view;

Решение отказа потребовало бы, чтобы изменить подсистему проверки OnOff в основной модели. Другое требование, verify_sc4_on, удовлетворен, как показано и в Simulink Test и в результатах покрытия SystemVerilog.

Прослеживание ошибки SystemVerilog к Simulink

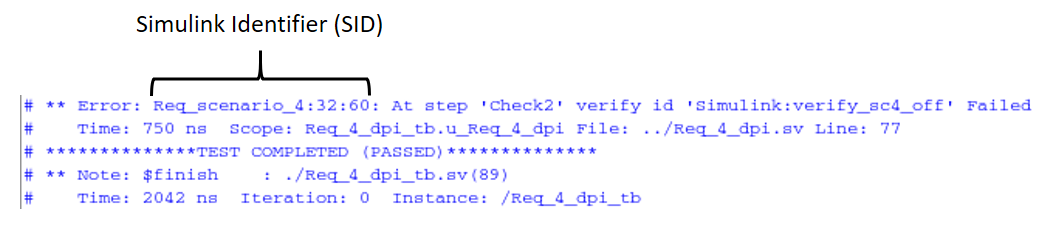

Если вы хотите проследить проверять оператор, который сгенерировал ошибку назад к Simulink, необходимо найти Идентификатор Simulink (SID) из сообщения об ошибке как показано ниже:

Если вы находите SID для ID шага в тестовом блоке последовательности, можно использовать Simulink программируемые API, чтобы подсветить соответствующий блок. Для получения дополнительной информации смотрите Идентификаторы Simulink (Simulink). Выполните следующую команду:

Simulink.ID.hilite('Req_scenario_4:32:60');

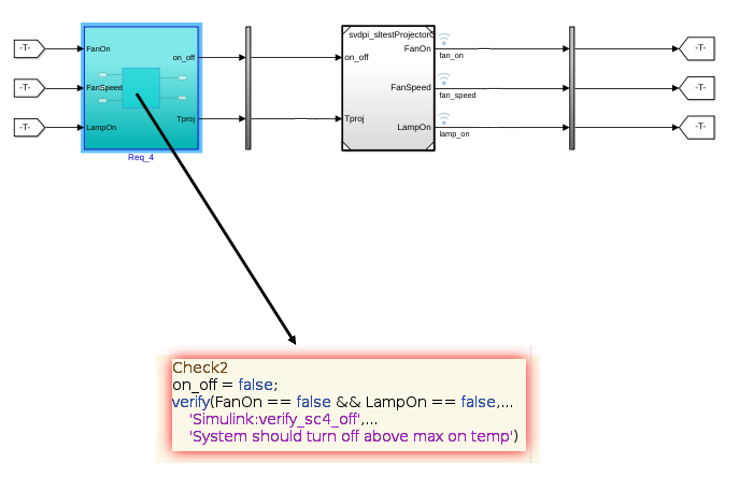

Это подсветит соответствующий блок как показано ниже.

Фильтр определенное проверяет оценку

Чтобы отфильтровать любой проверяет, что состояние оценки регистрируется в симуляторе HDL, предоставьте SID оценки, которую вы хотите отфильтровать в качестве plusargs аргумента к симулятору HDL. Такой фильтр будет не означать ошибки, и никакое покрытие не будет проверяться на ту оценку. Например, можно отфильтровать ошибку что verify_sc4_off дает путем предоставления аргумента "+Req_scenario_4:32:60" к симулятору HDL. Можно сделать это через переменную окружения, таким образом, вы не должны изменять сгенерированный скрипт.

% Clear environment variables that influence the SV simulation
setenv EXTRA_SVDPI_COMP_ARGS
setenv EXTRA_SVDPI_SIM_ARGS

% Filter the failing verify()
setenv EXTRA_SVDPI_SIM_ARGS +Req_scenario_4:32:60=-1
cd Req_4_build/dpi_tb
! vsim -c -do run_tb_mq.do  # Run ModelSim/QuestaSim in console mode
cd ../..

Заметьте, что симуляция HDL теперь показывает:

Увеличьтесь цель покрытия определенного проверяют оценку

Можно также изменить желаемую функциональную цель покрытия для любой оценки путем предоставления положительного значения к плюс аргумент. Цель по умолчанию состоит в том, чтобы видеть по крайней мере 1 состояние PASS для проверять вызова. Если вы хотели гарантировать, что были, по крайней мере 2 проверяют, что состояние PASS проверяет, что вы предоставили бы "2" как плюс значение аргумента.

% Clear environment variables that influence the SV simulation
setenv EXTRA_SVDPI_COMP_ARGS
setenv EXTRA_SVDPI_SIM_ARGS

% Filter the failing |verify| and set a coverage goal of 2 for the other |verify|
setenv EXTRA_SVDPI_SIM_ARGS '+Req_scenario_4:32:60=-1 +Req_scenario_4:32:39=2'
cd Req_4_build/dpi_tb
! vsim -c -do run_tb_mq.do  # Run ModelSim/QuestaSim in console mode
cd ../..

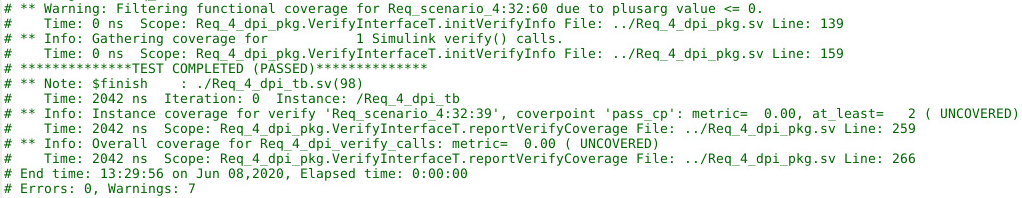

Заметьте, что симуляция HDL теперь показывает что неотфильтрованный verify не удовлетворяет цели покрытия по крайней мере 2 ПЕРЕДАЧ, и поэтому тест в целом не также.

Регистрируйте передачу, сбой, и непротестированное состояние для всех проверяет оценки

Можно добавить, регистрируют выход для всех проверок состояния на весь неотфильтрованный verify вызовы путем добавления +VERBOSE_VERIFY плюс аргумент. Эта сила быть полезной, если необходимо проверить синхронизацию и распределение UNTESTED, ПЕРЕДАЧИ и СБОЯ, проверяет значения состояния.

% Clear environment variables that influence the SV simulation
setenv EXTRA_SVDPI_COMP_ARGS
setenv EXTRA_SVDPI_SIM_ARGS

% Log every status check.
setenv EXTRA_SVDPI_SIM_ARGS +VERBOSE_VERIFY
cd Req_4_build/dpi_tb
! vsim -c -do run_tb_mq.do  # Run ModelSim/QuestaSim in console mode
cd ../..

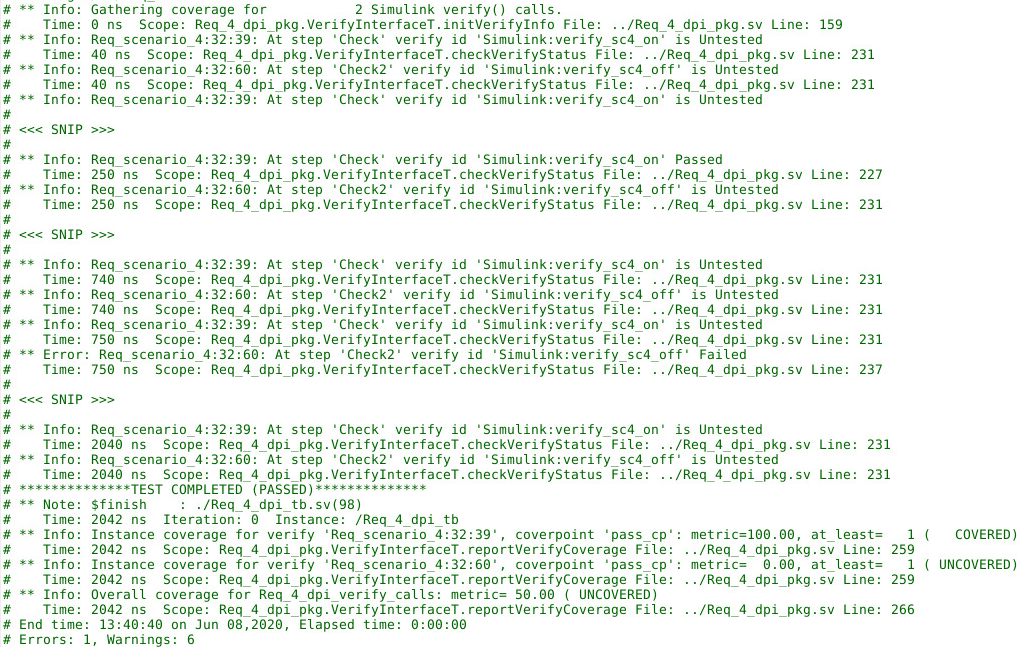

Заметьте, что симуляция HDL теперь показывает каждое контрольное число состояния UNTESTED и PASS как SystemVerilog info обменивайтесь сообщениями и каждое состояние FAIL ошибка SystemVerilog.

Заключение

Генерация компонента SystemVerilog DPI и блок Test Sequence из Simulink Test™ могут использоваться, чтобы переместить логику верификации от Simulink до симулятора HDL с минимальным усилием.
