Физические каналы
Физические каналы соответствуют наборам ресурсов частоты времени, используемых для передачи конкретных транспортных данных о канале, управляющей информации или информации об индикаторе. Каждый транспортный канал сопоставлен с соответствующим физическим каналом. Красная схема содержит функциональность нисходящего канала LTE Toolbox™ для физических каналов, транспортных каналов и управляющей информации.
| Физический канал | Описание |
|---|---|
PBCH — физический канал телевизионного вещания | PBCH несет часть информации системы, запрошенной для терминалов, чтобы получить доступ к сети. |
PDSCH — физический нисходящий канал совместно использованный канал | PDSCH несет пользовательские данные и информацию о разбивке на страницы к терминалу. |
PDCCH — физический нисходящий канал управления | PDCCH передает управляющую информацию, планируя решения для приема PDSCH, и для планирования предоставлений, разрешающих передачу на PUSCH. |
PCFICH — физический канал индикатора формата управления | PCFICH предоставляет терминалам информацию, чтобы декодировать набор PDCCHs. Существует только один PCFICH на поставщика услуг компонента. |
PHICH — физический канал индикатора гибридного ARQ | PHICH передает указание подтверждения гибридного ARQ терминалу, требуется ли повторная передача транспортного блока. |
EPDCCH — расширенный физический нисходящий канал управления | EPDCCH предназначается, чтобы использоваться, чтобы улучшить спектральное повторное использование ресурсов канала управления. Это поддерживает CoMP, нисходящий MIMO, beamforming, и координацию интерференции межъячейки (ICIC) частотного диапазона. |
Функции
Темы
Группа элемента ресурса
Группы элемента ресурса (REGs)
Вводит группы элемента ресурса (REGs), используемый для определения отображения каналов управления.
PBCH
Представление блок-схемы физического канала телевизионного вещания (PBCH) обработка и присоединенные функции в LTE Toolbox.
PDSCH
Описывает обработку транспортных блоков (данные), чтобы создать нисходящий канал совместно использованный канал и физическая обработка канала, чтобы создать физический нисходящий канал совместно использованный канал.
Представление блок-схемы физического нисходящего канала совместно использованный канал (PDSCH) обработка и присоединенные функции в LTE Toolbox.
В этом примере показано, как создать физический нисходящий канал совместно использованный канал (PDSCH).
PDCCH
Описывает сообщения нисходящей управляющей информации (DCI), кодирование канала DCI и физическую обработку канала, чтобы создать физический нисходящий канал управления.
Представление блок-схемы физического нисходящего канала управления (PDCCH) обработка и присоединенные функции в LTE Toolbox.

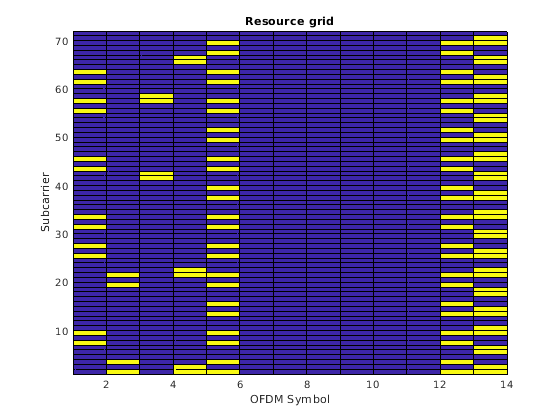

В этом примере показано, как смоделировать область управления, используемую в подкадре нисходящего канала LTE и его структуре канала.

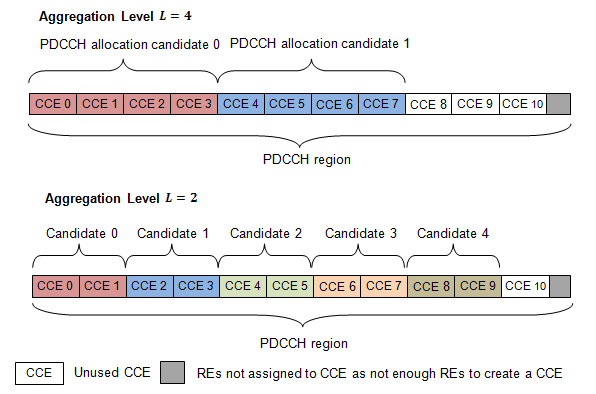

Поиск вслепую PDCCH и декодирование DCI
Понимание средств в качестве примера области управления, используемой в подкадре нисходящего канала LTE и его структуре канала путем показа, как сообщение Нисходящей управляющей информации (DCI) сгенерировано и передано по Физическому Нисходящему Каналу Управления (PDCCH) и восстановлено путем выполнения слепого декодирования с помощью LTE Toolbox™.
PCFICH
Канал Индикатора формата управления (CFI)
Описывает индикатор формата управления (CFI).
Представление блок-схемы физического канала индикатора формата управления (PCFICH) обработка и присоединенные функции в LTE Toolbox.
В этом примере показано, как сгенерировать PCFICH с LTE Toolbox™.
PHICH
Описывает гибридную автоматическую повторную схему (HARQ) запроса исправления ошибок, Индикатора HARQ (HI) и физической обработки канала, чтобы создать физический канал индикатора HARQ.
Представление блок-схемы физического канала индикатора HARQ (PHICH) обработка и присоединенные функции в LTE Toolbox.
В этом примере показано, как реализовать Индикатор HARQ (HI) и физический канал HI (PHICH).
