Создайте карту UTM

Система Universal, поперечной меркаторской (UTM) делится, мир в обычную, неперекрывающуюся сетку четырехугольников вызвал зоны. Каждая зона является 8 6 степенями в области степени и использует поперечную Меркаторскую проекцию, которая спроектирована, чтобы ограничить искажение. Зоны UTM идентифицированы с помощью ссылки сетки в форме номера, сопровождаемого буквой, например, 31T. Каждая зона UTM имеет ложь northing и ложное движение на восток. Это смещения, которые позволяют каждой зоне иметь положительные координаты в обоих направлениях. Все зоны UTM имеют ложное движение на восток 500 000 метров. Все зоны в северном полушарии имеют ложь northing 0 метров, и все зоны в южном полушарии имеют ложь northing 10 000 000 метров.

Система UTM задана между 80 градусами на юг и 84 градусами на север. Вне этих пределов используйте систему Universal, полярной стереографической (UPS) вместо этого. Система ИБП имеет две зоны, north и south. И зоны UPS имеют ложь northing и ложное движение на восток 2 000 000 м.

Создайте карту UTM

Можно создать карты UTM с axesm , точно так же, как любая другая проекция. Однако различающиеся другие проекции, система координат карты ограничивается 8 6 окно карты степени (зона UTM).

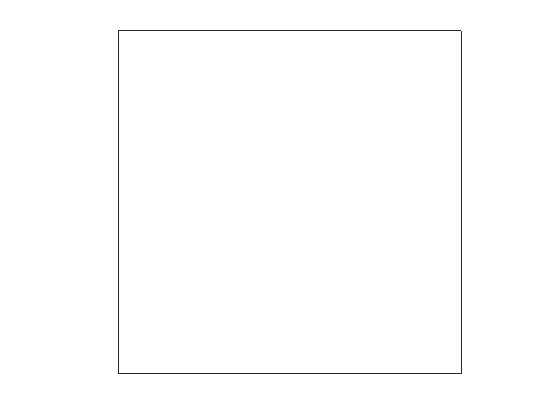

Создайте карту UTM оси.

axesm utm

Получите свойства осей карты и смотрите их в Командном окне или с редактором Переменных. Обратите внимание на то, что зона по умолчанию составляет 31 Н. Это выбрано потому что значения по умолчанию источника карты к [0 3 0] , который находится на экваторе и в долготе 3 ° E. Это - центральная долгота зоны 31 Н, который имеет предел широты [0 8] , и предел долготы [0 6].

h = getm(gca);
h.zone
ans =
'31N'

Измените зону в 32 Н, одну зону на восток значения по умолчанию, и смотрите другие параметры снова. Обратите внимание на то, что источник карты и пределы настроены для зоны 32 Н.

setm(gca,'zone','32n')

h = getm(gca);

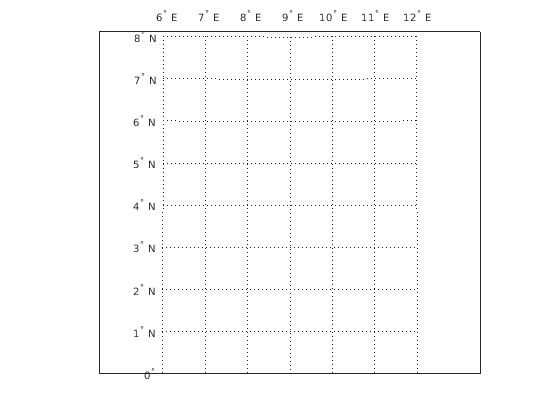

Чертите сетку карты и пометьте ее.

setm(gca,'grid','on','meridianlabel','on','parallellabel','on')

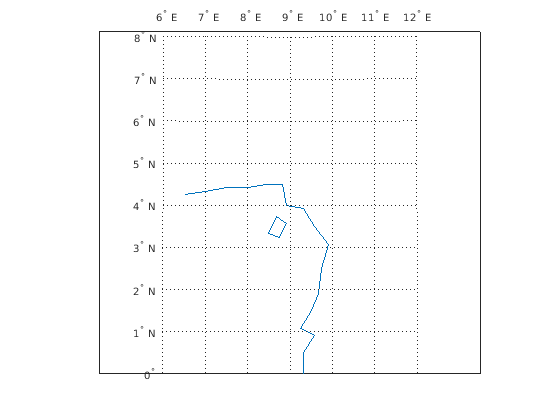

Загрузите и постройте набор данных береговой линии, чтобы видеть крупный план Гвинейского залива и острова Биоко в UTM.

load coastlines
plotm(coastlat,coastlon)
