Перекрестный зафиксируйте положения от подшипников и областей значений
[newlat,newlon] = crossfix(lat,lon,az)
[newlat,newlon] = crossfix(lat,lon,az_range,case)
[newlat,newlon] = crossfix(lat,lon,az_range,case,drlat,drlon)
[newlat,newlon] = crossfix(lat,lon,az,units)
[newlat,newlon]
= crossfix(lat,lon,az_range,case,units)
[newlat,newlon] = crossfix(lat,lon,az_range,drlat,drlon,units)
[newlat,newlon] = crossfix(lat,lon,az_range,case,drlat,drlon,units)
mat = crossfix(...)
[newlat,newlon] = crossfix(lat,lon,az) возвращает точки пересечения всех пар больших кругов, проходящих через точки, данные вектор-столбцами lat и lon это имеет азимуты az в тех точках. Выходные параметры являются матрицами 2D столбца newlat и newlon в котором каждая строка представляет два пересечения возможного соединения входа большие круги. Если будут n входные объекты, будет n, выбирают 2 соединения.
[newlat,newlon] = crossfix(lat,lon,az_range,case) позволяет вход az_range задавать или азимуты или области значений. Где векторный case равняется 1, соответствующий элемент az_range азимут; где case 0, az_range область значений. Значение по умолчанию case вектор из единиц (азимуты).
[newlat,newlon] = crossfix(lat,lon,az_range,case,drlat,drlon) разрешает неоднозначности, когда существует больше чем одно пересечение между двумя объектами. drlat со скалярным знаком и drlon обеспечьте местоположение предполагаемого (мертвый счел), положение. Выходные параметры newlat и newlon вектор-столбцы в этом случае, возвращая только пересечение, самое близкое к предполагаемой точке. Когда эта опция используется, если какой-либо паре объектов не удается пересечься, никакой выходной параметр не возвращен и предупреждение No Fix отображен.
[newlat,newlon] = crossfix(lat,lon,az,units), [newlat,newlon]
= crossfix(lat,lon,az_range,case,units), [newlat,newlon] = crossfix(lat,lon,az_range,drlat,drlon,units), и [newlat,newlon] = crossfix(lat,lon,az_range,case,drlat,drlon,units) позвольте спецификации угловых модулей использоваться для всех углов и областей значений, где units любое допустимое угловое модульное значение. Значение по умолчанию units 'degrees'.
mat = crossfix(...) возвращает выходной параметр в 2D или матричном mat с четырьмя столбцами.
Эта функция вычисляет точки пересечения между набором объектов, взятых в парах. Учитывая большие круговые азимуты и/или диапазоны от точек ввода, возвращены местоположения возможных пересечений. Это отличается от навигационного функционального navfix в том crossfix использование большое круговое измерение, в то время как navfix азимуты локсодромы использования и расстояния морской мили.
В этом примере показано, как найти пересечение точек на кругах.

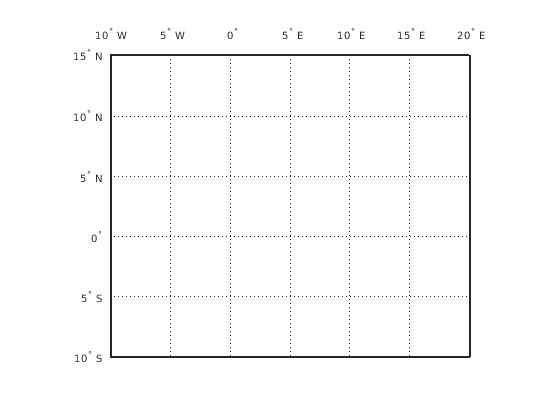

Создайте оси карты.
figure('color','w'); ha = axesm('mapproj','mercator', ... 'maplatlim',[-10 15],'maplonlim',[-10 20],... 'MLineLocation',5,'PLineLocation',5); axis off gridm on framem on mlabel on plabel on
Задайте широты и долготы трех произвольных точек, и затем задайте три радиуса, все 8 градусов.
latpts = [0;5;0]; lonpts = [0;5;10]; radii = [8;8;8];
Получите пересечения предполагаемых маленьких кругов вокруг этих точек.
[newlat,newlon] = crossfix(latpts,lonpts,radii,[0;0;0])
newlat = 3×2
7.5594 -2.5744
6.2529 -6.2529
7.5594 -2.5744
newlon = 3×2
-2.6260 7.5770
5.0000 5.0000
12.6260 2.4230

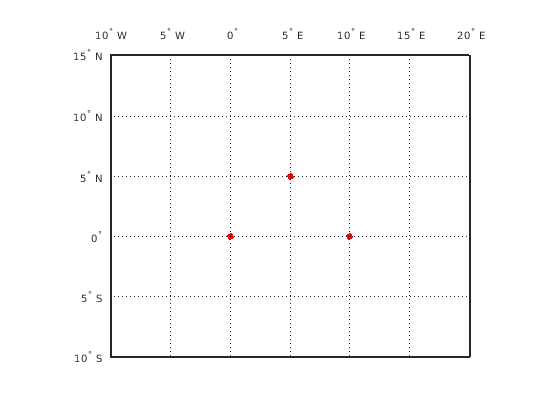

Чертите красные круговые маркеры в данных точках.
geoshow(latpts,lonpts,'DisplayType','point',... 'markeredgecolor','r','markerfacecolor','r','marker','o')

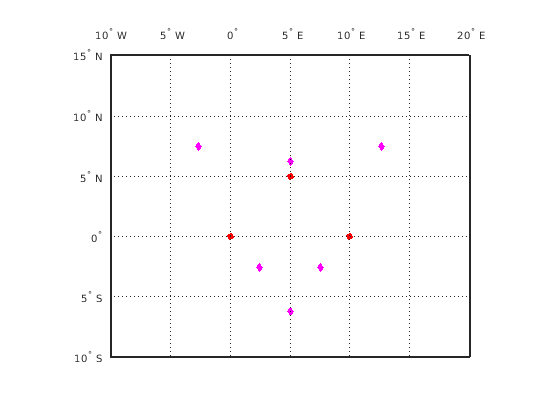

Чертите пурпурные ромбовидные маркеры в точках пересечения.
geoshow(reshape(newlat,6,1),reshape(newlon,6,1),'DisplayType','point',... 'markeredgecolor','m','markerfacecolor','m','marker','d')
Сгенерируйте маленький круговой радиус на 8 градусов для каждой исходной точки.
[latc1,lonc1] = scircle1(latpts(1),lonpts(1),radii(1)); [latc2,lonc2] = scircle1(latpts(2),lonpts(2),radii(2)); [latc3,lonc3] = scircle1(latpts(3),lonpts(3),radii(3));

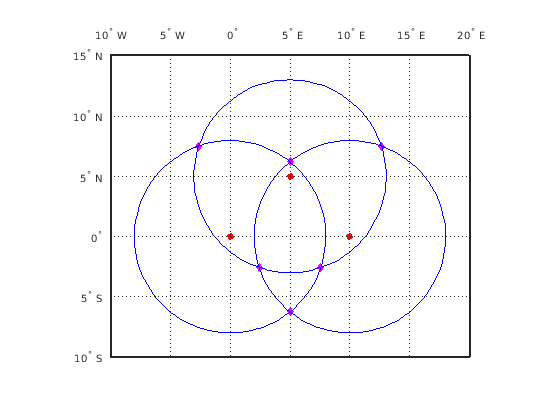

Постройте маленькие круги, чтобы показать, что пересечения столь же определяются.
geoshow(latc1,lonc1,'DisplayType','line',... 'color','b','linestyle','-') geoshow(latc2,lonc2,'DisplayType','line',... 'color','b','linestyle','-') geoshow(latc3,lonc3,'DisplayType','line',... 'color','b','linestyle','-')
Найдите пересечение, когда положение точного расчета будет обеспечено, (0º, 5ºE). crossfix возвращается один из каждой пары (самая близкая).
[newlat,newlon] = crossfix([0 5 0]',[0 5 10]',...
[8 8 8]',[0 0 0]',0,5)
newlat =
-2.5744
6.2529
-2.5744
newlon =
7.5770
5.0000
2.4230
