Трассировка маркера вдоль строки

В этом примере показано, как проследить маркер вдоль линии путем обновления свойств данных маркера.

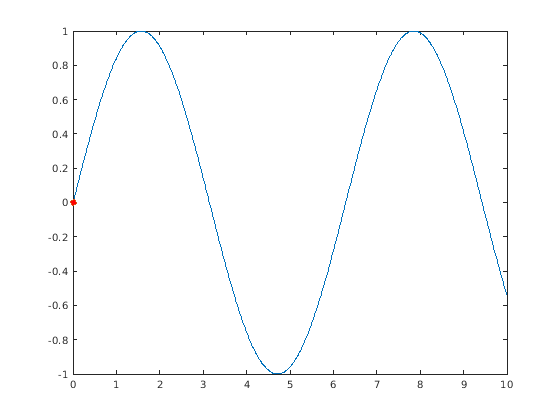

Постройте синусоиду и красный маркер в начале линии. Установите режим пределов по осям вручную, чтобы не повторно вычислять пределы в цикле анимации.

x = linspace(0,10,1000);
y = sin(x);
plot(x,y)
hold on
p = plot(x(1),y(1),'o','MarkerFaceColor','red');
hold off
axis manual

Переместите маркер вдоль линии путем обновления XData и YData свойства в цикле. Используйте drawnow или drawnow limitrate команда, чтобы отобразить обновления на экране. drawnow limitrate является самым быстрым, но это не может чертить каждую систему координат на экране. Используйте запись через точку, чтобы установить свойства.

for k = 2:length(x)
    p.XData = x(k);
    p.YData = y(k);
    drawnow
end

Анимация показывает маркер, проходящий линия.
