LineSpec (Line Specification)

Спецификация линии

Описание

Функции построения графика принимают спецификации линии как аргументы и изменяют график, сгенерированный соответственно. Можно задать эти три компонента:

Стиль линии
Символ маркера
Цвет

Например:

plot(x,y,'-.or')

графики y по сравнению с x использование штрихпунктирной линии (-.), помещает круговые маркеры (o) в точках данных и цветах и линия и красный маркер (r). Задайте компоненты (в любом порядке) как вектор символов после аргументов данных. Обратите внимание на то, что linespecs не являются парами "имя-значение".

Графическое изображение точек данных без линии

Если вы задаете маркер, но не стиль линии, только маркеры построены. Например:

plot(x,y,'d')

Стили линии, символы маркера и цвета

Вы указываете на стили линии, маркеры и цвета, которые вы хотите отобразить, подробный в следующих таблицах:

Стиль линии	Описание
`-`	Сплошная линия
`--`	Пунктирная линия
`:`	Пунктирная линия
`-.`	Штрихпунктирная линия

Маркер	Описание
`'o'`	Круг
`'+'`	Знак «плюс»
`'*'`	Звездочка
`'.'`	Точка
`'x'`	Крест
`'_'`	Горизонтальная линия
`'\|'`	Вертикальная линия
`'s'`	Квадрат
`'d'`	Ромб
`'^'`	Треугольник, направленный вверх
`'v'`	Нисходящий треугольник
`'>'`	Треугольник, указывающий вправо
`'<'`	Треугольник, указывающий влево
`'p'`	Пентаграмма
`'h'`	Гексаграмма

Цвет	Описание
`y`	желтый
`m`	пурпурный
`c`	голубой
`r`	красный
`g`	зеленый
`b`	синий
`w`	белый
`k`	черный

Related Properties

Эта страница также описывает, как задать свойства линий, используемых для графического вывода. Графика MATLAB^® дает вам контроль над этими визуальными характеристиками:

LineWidth — Задает ширину (в точках) линии.
MarkerEdgeColor — Задает цвет маркера или цвета обводки для заполненных маркеров (круг, квадрат, ромб, пентаграмма, гексаграмма и эти четыре треугольника).
MarkerFaceColor — Задает цвет поверхности заполненных маркеров.
MarkerSize — Задает размер маркера в точках (должен быть больше 0).

Кроме того, можно задать LineStyle, Color, и Marker свойства вместо того, чтобы использовать вектор символов спецификации линии. Это полезно, если вы хотите задать цвет, который не находится в списке при помощи значений триплета RGB. Смотрите Line Properties для получения дополнительной информации об этих свойствах.

Примеры

свернуть все

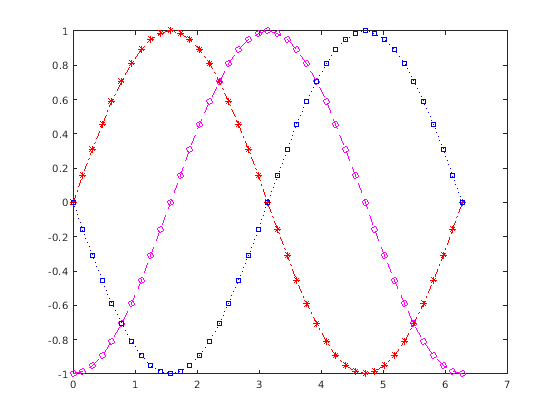

Изменение внешнего вида строки

Скрипт Open Live Script

Постройте синусоидальную функцию более чем три различных области значений с помощью различных стилей линии, цветов и маркеров.

figure
t = 0:pi/20:2*pi;
plot(t,sin(t),'-.r*')
hold on
plot(t,sin(t-pi/2),'--mo')
plot(t,sin(t-pi),':bs')
hold off

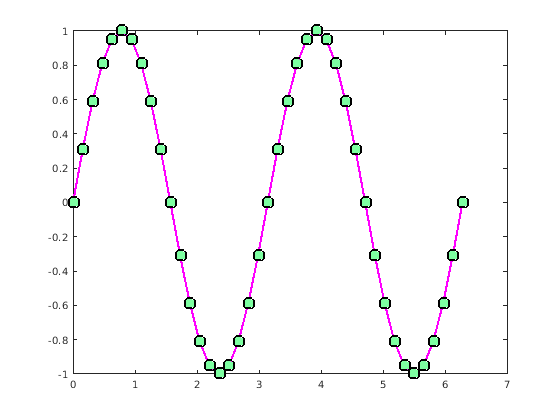

Set Line Properties

Скрипт Open Live Script

Создайте график, иллюстрирующий, как установить свойства линии.

t = 0:pi/20:2*pi;
figure
plot(t,sin(2*t),'-mo',...
    'LineWidth',2,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[.49 1 .63],...
    'MarkerSize',10)
