Flux Observer

Вычислите электрическое положение, магнитный поток и электрический крутящий момент ротора

Библиотека:
Motor Control Blockset / Средства оценки Sensorless

Описание

Блок Flux Observer вычисляет электрическое положение, магнитный поток и электрический крутящий момент PMSM при помощи на модульное напряжение и текущие значения вдоль α- и β - оси в стационарной системе координат αβ.

Уравнения

Эти уравнения описывают расчет электрического положения, магнитного потока и электрического крутящего момента блоком.

$ψ_{α} = \int^{} (V_{α} - I_{α} R) dt - (L \cdot I_{α})$

$ψ_{β} = \int^{} (V_{β} - I_{β} R) dt - (L \cdot I_{β})$

$ψ = \sqrt{ψ_{α}^{2} + ψ_{β}^{2}}$

$T_{e} = \frac{3}{2} P (ψ_{α} I_{β} - ψ_{β} I_{α})$

$θ_{e} = \tan^{- 1} \frac{ψ_{β}}{ψ_{α}}$

где:

$V_{α}$ и $V_{β}$ ось α- и напряжения оси β-.
$I_{α}$ и $I_{β}$ ось α- и текущая ось β-.
$R$ сопротивление статора двигателя.
$L$ индуктивность статора двигателя.
$P$ количество моторных пар полюса.
$ψ$ магнитный поток ротора.
$ψ_{α}$ и $ψ_{β}$ магнитные потоки ротора вдоль осей β- и α-.
$T_{e}$ электрический крутящий момент ротора.
$θ_{e}$ электрическое положение ротора.

Порты

Входной параметр

развернуть все

`_Vα` — напряжение оси α-
скаляр

Компонент напряжения вдоль α - ось в стационарной системе координат αβ.

Типы данных: single | double | fixed point

`_Vβ` — напряжение оси β-
скаляр

Компонент напряжения вдоль β - ось в стационарной системе координат αβ.

Типы данных: single | double | fixed point

`_Iα` — текущая ось α-
скаляр

Текущий вдоль α - ось в стационарной системе координат αβ.

Типы данных: single | double | fixed point

`_Iβ` — текущая ось β-
скаляр

Текущий вдоль β - ось в стационарной системе координат αβ.

Типы данных: single | double | fixed point

`Rst` — Блок Reset
скаляр

Импульс (истинное значение), которое сбрасывает алгоритм блока.

Типы данных: single | double | fixed point

Вывод

развернуть все

`_θe` — Электрическое положение PMSM
скаляр

Электрическое положение ротора, как оценено блоком.

Зависимости

Чтобы включить этот порт, установите Block output на Position.

Типы данных: single | double | fixed point

— Поток ротора PMSM
скаляр

Магнитный поток ротора, как оценено блоком.

Зависимости

Чтобы включить этот порт, установите Block output на Flux.

Типы данных: single | double | fixed point

`_Te` — Электрический крутящий момент PMSM
скаляр

Электрический крутящий момент ротора, как оценено блоком.

Зависимости

Чтобы включить этот порт, установите Block output на Torque.

Типы данных: single | double | fixed point

Параметры

развернуть все

Параметры двигателя

`Input units` — Единица напряжения и текущих входных параметров
`SI unit` (значение по умолчанию) | `Per-unit`

Выберите модуль α и β - напряжение осей и текущие входные значения.

`Block output` — Выберите выходные параметры, которые должен вычислить блок
`Position` (значение по умолчанию) | `Flux` | `Torque`

Выберите одно или несколько количеств, что блок должен вычислить и отобразить в блоке вывод.

Примечание

Необходимо выбрать по крайней мере одно значение. Блок отображает сообщение об ошибке, если вы нажимаете Ok или Apply, не выбирая значения.

`Pole pairs` — Количество пар полюса, доступных в двигателе
4 (значение по умолчанию) | скаляр

Количество пар полюса, доступных в двигателе.

Зависимости

Чтобы включить этот параметр, установите Block output на Torque.

`Stator resistance (ohm)` — Сопротивление обмотки статора
0.36 (значение по умолчанию) | скаляр

Сопротивление обмотки фазы Stator двигателя в Омах.

`Stator d-axis inductance (H)` — Статор извилистая индуктивность вдоль d - ось
`0.2e-3` (значение по умолчанию) | скаляр

Статор извилистая индуктивность двигателя вдоль d - ось в Генри.

`Block sample time (S)` — Шаг расчета, после которого блок выполняется снова
`50e-6` (значение по умолчанию) | скаляр

Фиксированный временной интервал в секундах между двумя последовательными экземплярами выполнения блока.

Типы данных

`Position unit` — Модуль электрического положения выводится
`Radians` (значение по умолчанию) | `Degrees` | `Per-unit`

Модуль электрического положения выводится.

Зависимости

Чтобы включить этот параметр, установите Block output на Position.

`Position datatype` — Тип данных электрического положения выводится
`single` (значение по умолчанию) | `double` | `fixed point`

Тип данных электрического положения выводится.

Зависимости

Чтобы включить этот параметр, установите Block output на Position.

`Flux unit` — Модуль магнитного потока выводится
`Weber` (значение по умолчанию) | `Per-unit`

Модуль магнитного потока выводится.

Зависимости

Чтобы включить этот параметр, установите Block output на Flux.

`Flux datatype` — Тип данных магнитного потока выводится
`single` (значение по умолчанию) | `double` | `fixed point`

Тип данных магнитного потока выводится.

Зависимости

Чтобы включить этот параметр, установите Block output на Flux.

`Torque unit` — Модуль электрического крутящего момента выводится
`Nm` (значение по умолчанию) | `Per-unit`

Модуль электрического крутящего момента выводится.

Зависимости

Чтобы включить этот параметр, установите Block output на Torque.

`Torque datatype` — Тип данных электрического крутящего момента выводится
`single` (значение по умолчанию) | `double` | `fixed point`

Тип данных электрического крутящего момента выводится.

Зависимости

Чтобы включить этот параметр, установите Block output на Torque.

Примеры модели

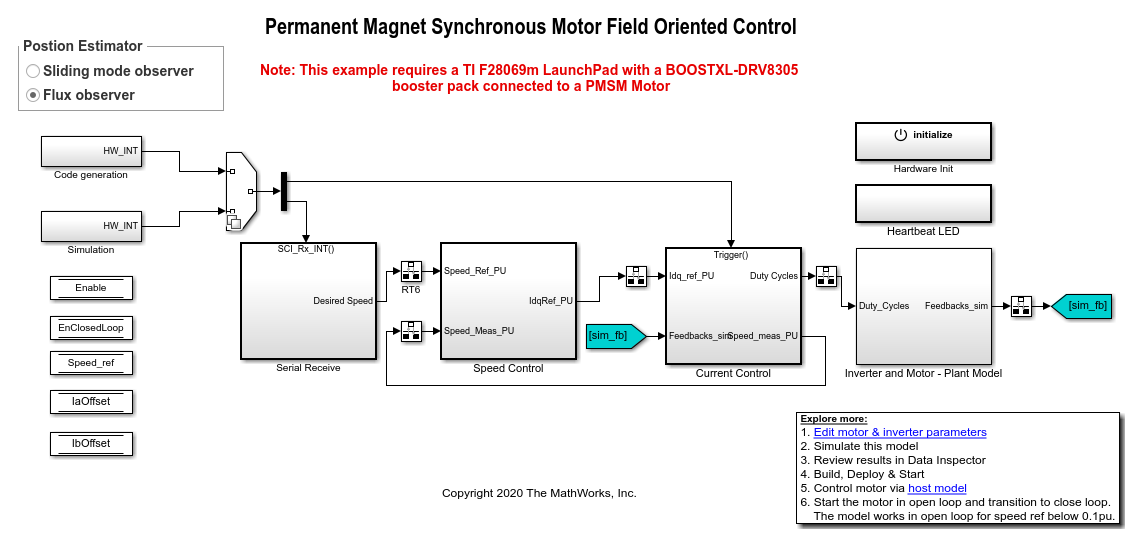

Sensorless Field-Oriented Control of PMSM

Sensorless, ориентированный на поле на управление PMSM

Реализует метод ориентированного на поле управления (FOC), чтобы контролировать скорость трехфазного постоянного магнита синхронного двигателя (PMSM). Для получения дополнительной информации о FOC, смотрите Ориентированное на поле управление (FOC).

Ссылки

[1] О. Сандр-Эрнандес, Дж. Дж. Рэнгель-Мэгдэлено и Р. Моралес-Кэпорэл, "HDL Simulink cosimulation прямого управления крутящим моментом премьер-министра синхронный основанный на машине FPGA", 2 014 11-х Международных конференций по вопросам Электротехники, Вычисляя Науку и Автоматическое управление (CCE), Кампече, 2014, стр 1-6. (doi: 10.1109/ICEEE.2014.6978298)

[2] И. Иноуэ, С. Моримото и М. Санада, "Метод управления, подходящий для прямого крутящего момента основанная на управлении система электропривода удовлетворяющее напряжение и текущие ограничения", 2 010 Международных Конференций по Силовой электронике - ECCE АЗИЯ - Саппоро, 2010, стр 3000-3006. (doi: 10.1109/IPEC.2010.5543698)
