Симуляция и генерация кода Используя Simulink Coder

В этом примере показано, как симулировать и сгенерировать код в реальном времени для блока MPC Controller с Simulink® Coder™. Код может быть сгенерирован и в одинарных и в двойных точностях.

Необходимые продукты

Чтобы запустить этот пример, Simulink и Simulink Coder требуются.

if ~mpcchecktoolboxinstalled('simulink')
    disp('Simulink is required to run this example.')
    return
end
if ~mpcchecktoolboxinstalled('simulinkcoder')
    disp('Simulink Coder is required to run this example.');
    return
end

Сконфигурируйте среду

У вас должно быть разрешение записи сгенерировать соответствующие файлы и исполняемый файл. Поэтому перед стартовой симуляцией и генерацией кода, измените текущий каталог во временную директорию.

cwd = pwd;
tmpdir = tempname;
mkdir(tmpdir);
cd(tmpdir);

Задайте контроллер MPC и модель объекта управления

Задайте объект SISO.

plant = ss(tf([3 1],[1 0.6 1]));

Задайте контроллер MPC для объекта.

Ts = 0.1;   %Sample time
p = 10;     %Prediction horizon
m = 2;      %Control horizon
Weights = struct('MV',0,'MVRate',0.01,'OV',1); % Weights
MV = struct('Min',-Inf,'Max',Inf,'RateMin',-100,'RateMax',100); % Input constraints
OV = struct('Min',-2,'Max',2); % Output constraints
mpcobj = mpc(plant,Ts,p,m,Weights,MV,OV);

Симулируйте и сгенерируйте код в с двойной точностью

По умолчанию Диспетчер MPC блоки использует данные с двойной точностью для симуляции и генерации кода.

Симулируйте модель в Simulink.

mdl1 = 'mpc_rtwdemo';
open_system(mdl1)
sim(mdl1)
-->Converting model to discrete time.
-->Assuming output disturbance added to measured output channel #1 is integrated white noise.
-->The "Model.Noise" property of the "mpc" object is empty. Assuming white noise on each measured output channel.

Усилие контроллера и объект выход сохранены в базовое рабочее пространство как переменные u и y, соответственно.

Создайте модель с rtwbuild команда.

disp('Generating C code... Please wait until it finishes.')
set_param(mdl1,'RTWVerbose','off')
rtwbuild(mdl1);
Generating C code... Please wait until it finishes.
### Starting build procedure for: mpc_rtwdemo
### Successful completion of build procedure for: mpc_rtwdemo

Build Summary

Top model targets built:

Model        Action                       Rebuild Reason
============================================================================================
mpc_rtwdemo  Code generated and compiled  Code generation information file does not exist.

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 30.913s

В системе Windows®, исполняемом файле под названием mpc_rtwdemo.exe появляется во временной директории после того, как процесс сборки закончится.

Запустите исполняемый файл.

if ispc
    disp('Running executable...')
    status = system(mdl1);
else
    disp('The example only runs the executable on Windows system.')
end
The example only runs the executable on Windows system.

После того, как исполняемый файл завершается успешно (status=0), файл данных под названием mpc_rtwdemo.mat появляется во временной директории.

Сравните ответы от сгенерированного кода (rt_u и rt_y) с ответами от предыдущей симуляции в Simulink (u и y).

Ответы численно равны.

Симулируйте и сгенерируйте код в с одинарной точностью

Можно также сконфигурировать блок MPC, чтобы использовать данные с одинарной точностью в симуляции и генерации кода.

mdl2 = 'mpc_rtwdemo_single';

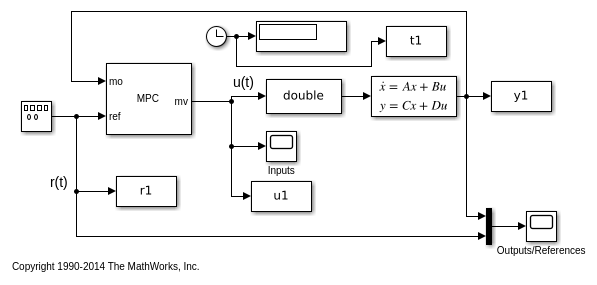

open_system(mdl2)

Для этого установите свойство типа Выходных данных блока MPC Controller к single.

Симулируйте модель в Simulink.

sim(mdl2)

Усилие контроллера и объект выход сохранены в базовое рабочее пространство как переменные u1 и y1, соответственно.

Создайте модель с rtwbuild команда.

disp('Generating C code... Please wait until it finishes.')
set_param(mdl2,'RTWVerbose','off')
rtwbuild(mdl2);
Generating C code... Please wait until it finishes.
### Starting build procedure for: mpc_rtwdemo_single
### Successful completion of build procedure for: mpc_rtwdemo_single

Build Summary

Top model targets built:

Model               Action                       Rebuild Reason
===================================================================================================
mpc_rtwdemo_single  Code generated and compiled  Code generation information file does not exist.

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 18.741s

В системе Windows, исполняемом файле под названием mpc_rtwdemo_single.exe появляется во временной директории после того, как процесс сборки закончится

Запустите исполняемый файл.

if ispc
    disp('Running executable...')
    status = system(mdl2);
else
    disp('The example only runs the executable on Windows system.')
end
The example only runs the executable on Windows system.

После того, как исполняемый файл завершается успешно (status=0), файл данных под названием mpc_rtwdemo_single.mat появляется во временной директории.

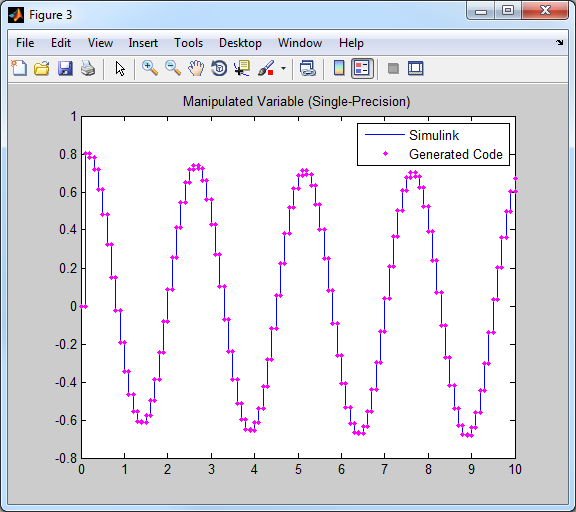

Сравните ответы от сгенерированного кода (rt_u1 и rt_y1) с ответами от предыдущей симуляции в Simulink (u1 и y1).

Ответы численно равны.

Закройте модели Simulink и возвратитесь к исходной директории.

bdclose(mdl1)
bdclose(mdl2)
cd(cwd)
