Анализ отклонения скобки

В этом примере показано, как анализировать 3-D механическую деталь при прикладной загрузке с помощью анализа конечных элементов (FEA) и определить максимальное отклонение.

Создайте модель структурного анализа

Первый шаг в решении линейной задачи эластичности должен создать модель структурного анализа. Это - контейнер, который содержит геометрию, структурные свойства материала, ослабляя параметры, загрузки тела, граничные загрузки, граничные ограничения, интерфейсы суперэлемента, начальное смещение и скорость и mesh.

model = createpde('structural','static-solid');

Импортируйте геометрию

Импортируйте файл STL простой модели скобки использование importGeometry функция. Эта функция восстанавливает поверхности, ребра и вершины модели. Это может объединить некоторые поверхности и ребра, таким образом, числа могут отличаться от тех из родительской Модели CAD.

importGeometry(model,'BracketWithHole.stl');

Постройте геометрию, отобразив метки поверхности.

figure
pdegplot(model,'FaceLabels','on')
view(30,30);
title('Bracket with Face Labels')

figure
pdegplot(model,'FaceLabels','on')
view(-134,-32)
title('Bracket with Face Labels, Rear View')

Задайте структурные свойства материала

Задайте модуль Молодежи и отношение Пуассона материала.

structuralProperties(model,'YoungsModulus',200e9, ...
                           'PoissonsRatio',0.3);

Примените граничные условия и загрузки

Проблема имеет два граничных условия: задняя сторона (стоят 4) фиксируется, и передняя сторона имеет прикладную загрузку. Все другие граничные условия, по умолчанию, являются свободными контурами.

structuralBC(model,'Face',4,'Constraint','fixed');

Примените распределенную нагрузку отрицательно z- направление к передней стороне (стоят 8).

structuralBoundaryLoad (model,'Face',8,'SurfaceTraction',[0;0;-1e4]);

Сгенерируйте Mesh

Сгенерируйте и постройте mesh.

generateMesh(model);
figure
pdeplot3D(model)

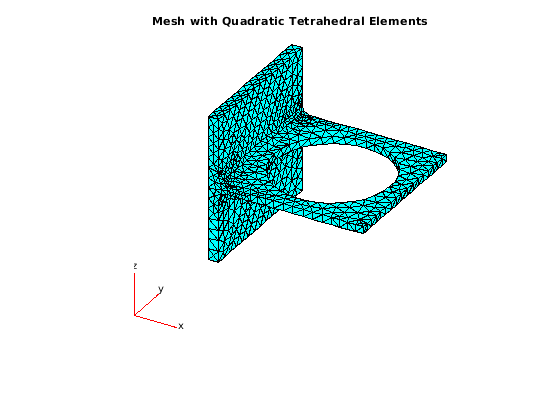

title('Mesh with Quadratic Tetrahedral Elements');

Вычислите решение

Используйте solve функция, чтобы вычислить решение.

result = solve(model)
result =
  StaticStructuralResults with properties:

      Displacement: [1x1 FEStruct]
            Strain: [1x1 FEStruct]
            Stress: [1x1 FEStruct]
    VonMisesStress: [5993x1 double]
              Mesh: [1x1 FEMesh]

Исследуйте решение

Найдите максимальное отклонение скобки в z- направление.

minUz = min(result.Displacement.uz);
fprintf('Maximal deflection in the z-direction is %g meters.', minUz)
Maximal deflection in the z-direction is -4.43075e-05 meters.

Постройте компоненты смещения

Постройте компоненты вектора решения. Максимальные отклонения находятся в z- направление. Поскольку часть и загрузка симметричны, x- смещение и z- смещение симметрично, и y- смещение антисимметрично относительно центральной линии.

Здесь, стандартная программа графического вывода использует 'jet' палитра, которая имеет синий как цвет, представляющий самое низкое значение и красное представление самого высокого значения. Скобка, загружающая причины, стоит 8, чтобы опуститься вниз, таким образом, максимум z- смещение кажется синим.

figure

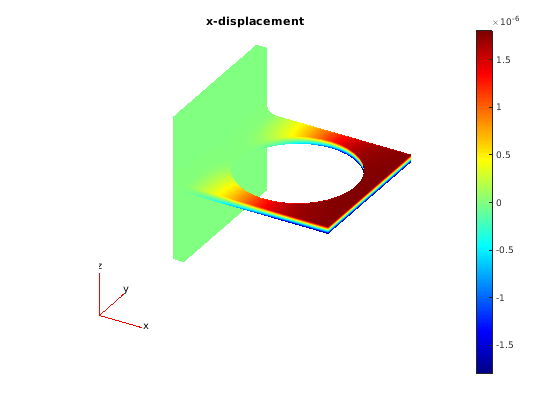

pdeplot3D(model,'ColorMapData',result.Displacement.ux)
title('x-displacement')
colormap('jet')

figure

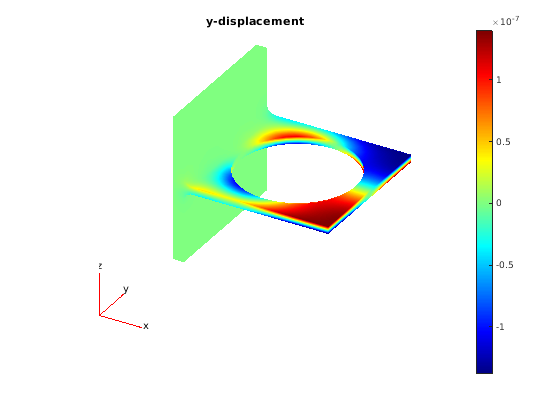

pdeplot3D(model,'ColorMapData',result.Displacement.uy)
title('y-displacement')
colormap('jet')

figure

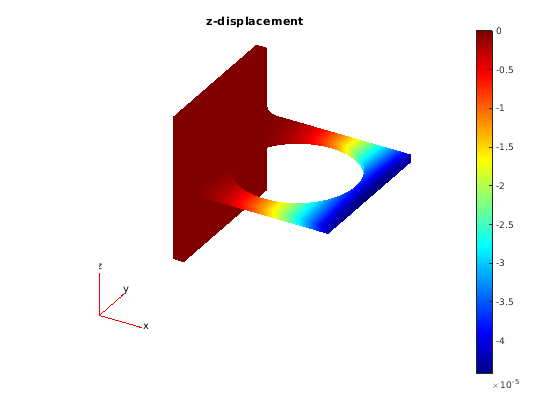

pdeplot3D(model,'ColorMapData',result.Displacement.uz)
title('z-displacement')
colormap('jet')

Постройте фон Мизеса Штресса

Постройте значения напряжения фон Мизеса в узловых местоположениях. Используйте тот же jet палитра.

figure

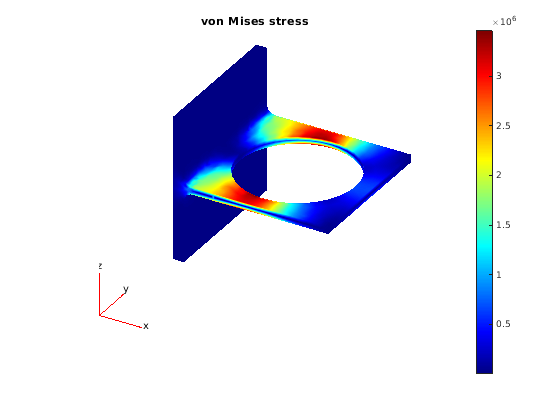

pdeplot3D(model,'ColorMapData',result.VonMisesStress)
title('von Mises stress')
colormap('jet')
