StaticStructuralResults
Статическое структурное решение и его выведенные количества
Описание
StaticStructuralResults объект содержит смещение, напряжение, деформацию и напряжение фон Мизеса в форме, удобной для графического вывода и постобработки.
О смещениях, усилиях и деформациях сообщают для узлов треугольной или четырехгранной mesh, сгенерированной generateMesh. Значения смещения в узлах появляются как FEStruct объект в Displacement свойство. Свойства этого объекта содержат компоненты смещения в узловых местоположениях.
Подчеркните и напрягитесь, значения в узлах появляются как FEStruct объекты в Stress и Strain свойства, соответственно.
напряжение фон Мизеса в узлах появляется как вектор в VonMisesStress свойство.
Чтобы интерполировать смещение, напряжение, деформация и фон Мизес подчеркивают к пользовательской сетке, такой как та, заданная meshgridИспользование interpolateDisplacement, interpolateStress, interpolateStrain, и interpolateVonMisesStress, соответственно.
Чтобы оценить силы реакции на заданном контуре, использовать evaluateReaction. Чтобы оценить главное напряжение и основную деформацию в узловых местоположениях, использовать evaluatePrincipalStress и evaluatePrincipalStrain, соответственно.
Создание
Решите статическую линейную задачу эластичности при помощи solve функция. Эта функция возвращает статическое структурное решение как StaticStructuralResults объект.
Свойства
Функции объекта
interpolateDisplacement | Интерполируйте смещение в произвольных пространственных местоположениях |
interpolateStress | Интерполируйте напряжение в произвольных пространственных местоположениях |
interpolateStrain | Интерполируйте деформацию в произвольных пространственных местоположениях |
interpolateVonMisesStress | Интерполируйте напряжение фон Мизеса в произвольных пространственных местоположениях |
evaluateReaction | Оцените силы реакции на контуре |
evaluatePrincipalStress | Оцените главное напряжение в узловых местоположениях |
evaluatePrincipalStrain | Оцените основную деформацию в узловых местоположениях |
Примеры
Решение статической структурной модели
Решите статическую структурную модель, представляющую биметаллический кабель под силой.
Создайте статическую структурную модель для решения твердой (3-D) проблемы.
structuralmodel = createpde('structural','static-solid');

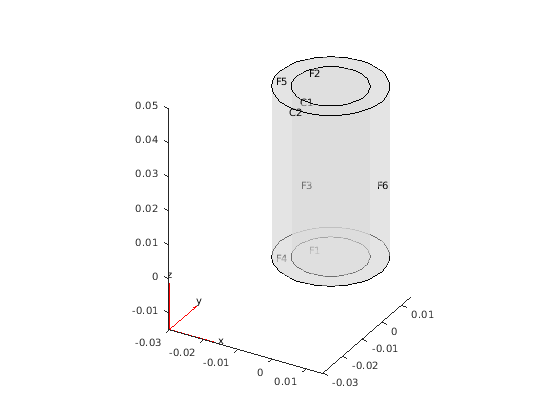

Создайте геометрию и включайте ее в модель. Постройте геометрию.
gm = multicylinder([0.01,0.015],0.05); structuralmodel.Geometry = gm; pdegplot(structuralmodel,'FaceLabels','on','CellLabels','on','FaceAlpha',0.5)
Задайте модуль Молодежи и отношение Пуассона для каждого металла.
structuralProperties(structuralmodel,'Cell',1,'YoungsModulus',110E9, ... 'PoissonsRatio',0.28); structuralProperties(structuralmodel,'Cell',2,'YoungsModulus',210E9, ... 'PoissonsRatio',0.3);
Укажите, что стоит 1, и 4 зафиксированные контуры.
structuralBC(structuralmodel,'Face',[1,4],'Constraint','fixed');
Задайте поверхностную тягу для поверхностей 2 и 5.
structuralBoundaryLoad(structuralmodel,'Face',[2,5],'SurfaceTraction',[0;0;100]);
Сгенерируйте mesh и решите задачу.
generateMesh(structuralmodel); structuralresults = solve(structuralmodel)
structuralresults =
StaticStructuralResults with properties:
Displacement: [1x1 FEStruct]
Strain: [1x1 FEStruct]
Stress: [1x1 FEStruct]
VonMisesStress: [22281x1 double]
Mesh: [1x1 FEMesh]
Решатель находит значения смещения, напряжения, деформации и напряжения фон Мизеса в узловых местоположениях. Чтобы получить доступ к этим значениям, используйте structuralresults.Displacement, structuralresults.Stress, и так далее. Смещение, напряжение и значения деформации в узловых местоположениях возвращены как FEStruct объекты со свойствами, представляющими их компоненты. Обратите внимание на то, что свойства FEStruct объект только для чтения.
structuralresults.Displacement
ans =
FEStruct with properties:
ux: [22281x1 double]
uy: [22281x1 double]
uz: [22281x1 double]
Magnitude: [22281x1 double]
structuralresults.Stress
ans =
FEStruct with properties:
sxx: [22281x1 double]
syy: [22281x1 double]
szz: [22281x1 double]
syz: [22281x1 double]
sxz: [22281x1 double]
sxy: [22281x1 double]
structuralresults.Strain
ans =
FEStruct with properties:
exx: [22281x1 double]
eyy: [22281x1 double]
ezz: [22281x1 double]
eyz: [22281x1 double]
exz: [22281x1 double]
exy: [22281x1 double]

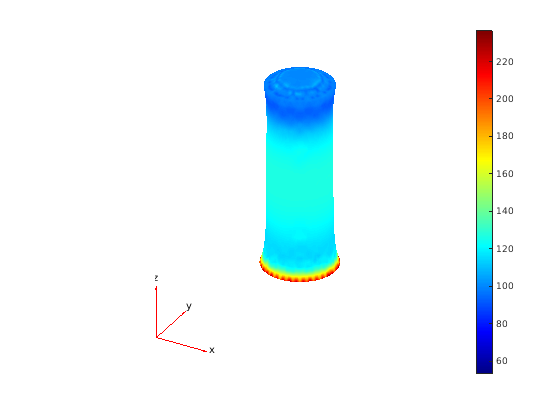

Постройте деформированную форму с z-компонентом нормального напряжения.
pdeplot3D(structuralmodel,'ColorMapData',structuralresults.Stress.szz, ... 'Deformation',structuralresults.Displacement)
