Краткая команда для контурного графика
Эта страница описывает устаревший рабочий процесс. Новые возможности не могут быть совместимы с устаревшим рабочим процессом.
pdecont(p,t,u) pdecont(p,t,u,n) pdecont(p,t,u,v) h = pdecont(p,t,u) h = pdecont(p,t,u,n) h = pdecont(p,t,u,v)
pdecont(p,t,u) чертит 10 кривых уровня узла УЧП или треугольных данных u. h = pdecont(p,t,u) дополнительно возвращает указатели на чертившие объекты осей.
Если u вектор-столбец, данные об узле приняты. Если u вектор-строка, треугольные данные приняты.
Геометрия проблемы УЧП дана данными о mesh p и t. Для получения дополнительной информации на представлении данных mesh, смотрите Данные о Mesh.
pdecont(p,t,u,n) графики с помощью n уровни.
pdecont(p,t,u,v) графики с помощью уровней заданы v.
Эта команда является только сокращением для вызова
pdeplot(p,[],t,'XYData',u,'XYStyle','off','Contour',... 'on','Levels',n,'ColorBar','off');
Если вы хотите иметь больше контроля над своим контурным графиком, использовать pdeplot вместо pdecont.

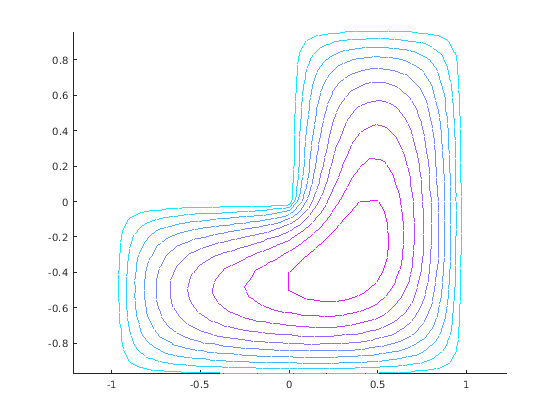

Постройте контуры решения уравнения по геометрии, заданной L-образной мембраной. Используйте граничные условия Дирихле on .
[p,e,t] = initmesh('lshapeg'); [p,e,t] = refinemesh('lshapeg',p,e,t); u = assempde('lshapeb',p,e,t,1,0,1); pdecont(p,t,u)
