Импорт файла STL

В этом примере показано, как добавить геометрию в вашу модель PDE путем импорта файла STL, и затем построить геометрию. Обычно вы создаете файл STL путем экспорта от системы CAD, такой как SolidWorks®. Для лучших результатов экспортируйте штраф (не крупный) файл STL в двоичном файле (не ASCII) формат. После импорта просмотрите геометрию с помощью pdegplot функция. Чтобы видеть идентификаторы поверхности, установите FaceLabels пара "имя-значение" к 'on'.

Просмотрите примеры геометрии, включенные с Partial Differential Equation Toolbox™.

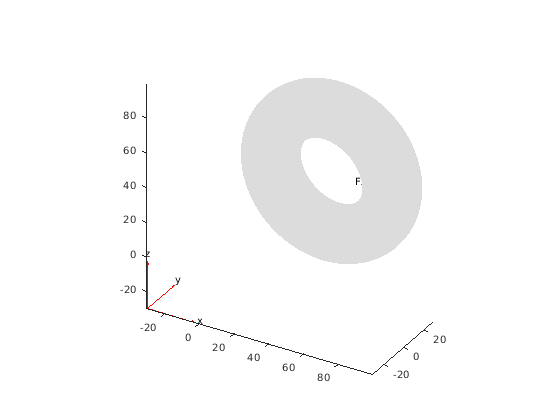

model = createpde;
importGeometry(model,'Torus.stl');
pdegplot(model,'FaceLabels','on')

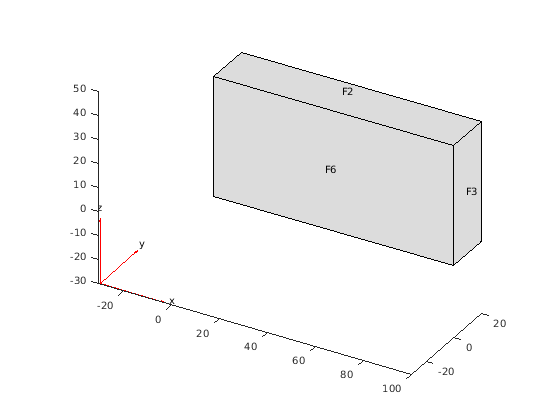

model = createpde;
importGeometry(model,'Block.stl');
pdegplot(model,'FaceLabels','on')

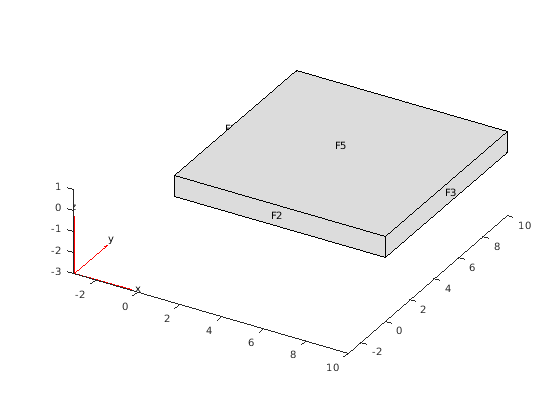

model = createpde;
importGeometry(model,'Plate10x10x1.stl');
pdegplot(model,'FaceLabels','on')

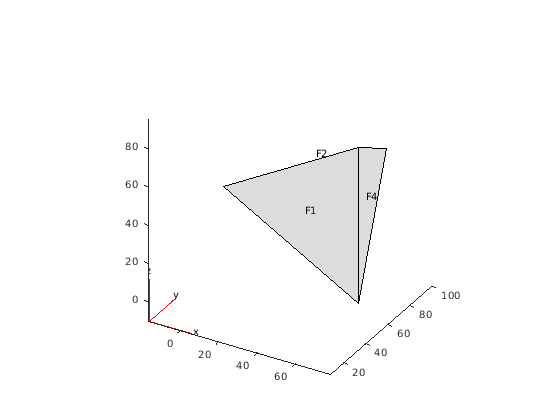

model = createpde;
importGeometry(model,'Tetrahedron.stl');
pdegplot(model,'FaceLabels','on')

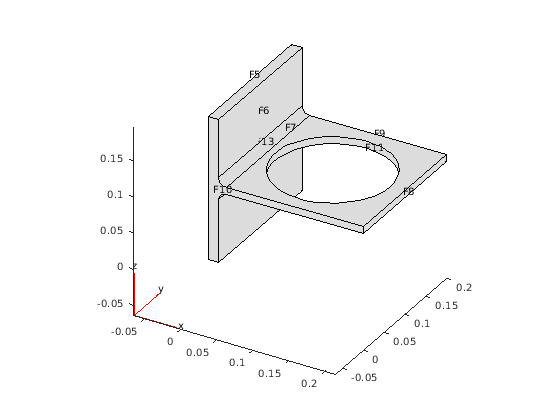

model = createpde;
importGeometry(model,'BracketWithHole.stl');
pdegplot(model,'FaceLabels','on')

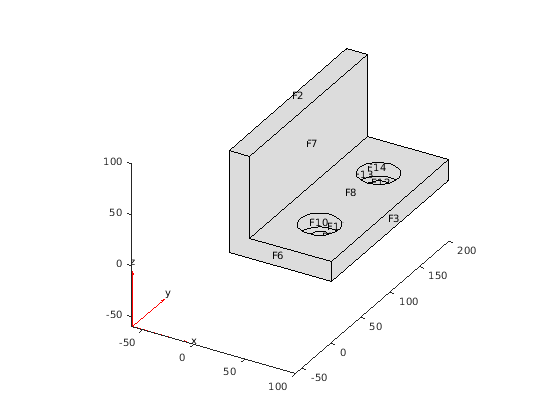

model = createpde;
importGeometry(model,'BracketTwoHoles.stl');
pdegplot(model,'FaceLabels','on')

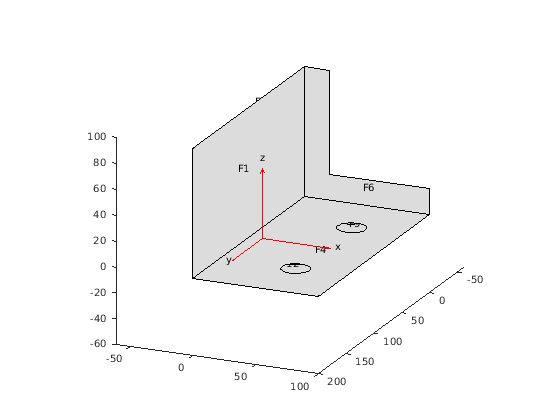

Чтобы видеть скрытые фрагменты геометрии, вращайте фигуру, использующую кнопку Rotate 3D или view функция. Можно вращать угловую скобку, чтобы получить следующее представление.

pdegplot(model,'FaceLabels','on')
view([-24 -19])

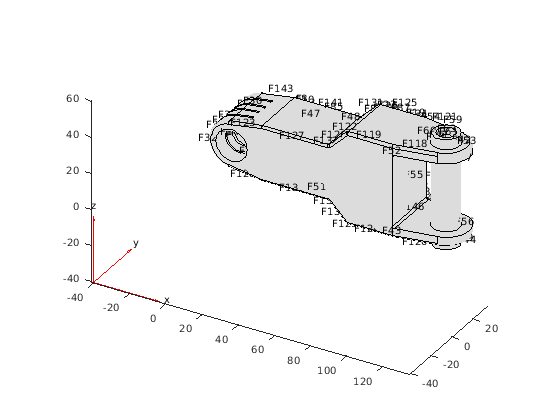

model = createpde;
importGeometry(model,'ForearmLink.stl');
pdegplot(model,'FaceLabels','on');

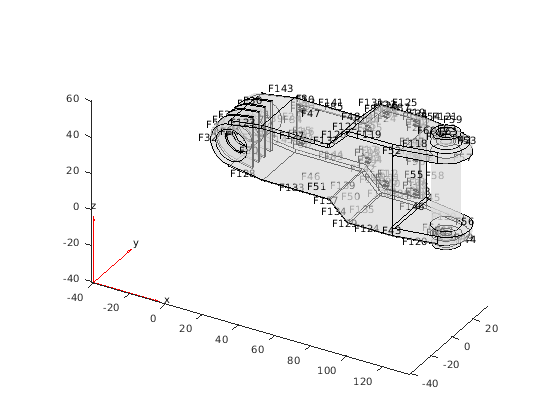

pdegplot(model,'FaceLabels','on','FaceAlpha',0.5)

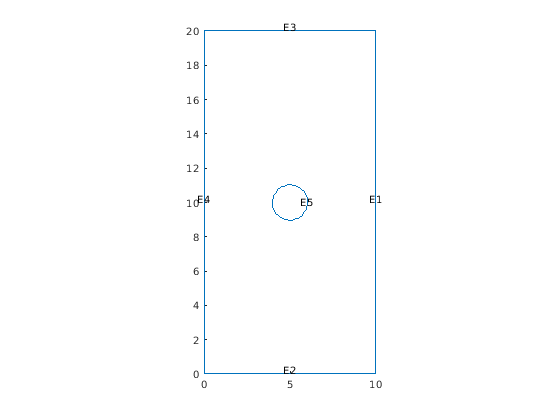

Когда вы импортируете плоскую геометрию STL, тулбокс преобразует ее в 2D геометрию путем отображения ее с плоскостью X-Y.

model = createpde;
importGeometry(model,'PlateHolePlanar.stl');
pdegplot(model,'EdgeLabels','on')
