Governor Type 1

Тип 1 IEEE линеаризовал управляющую скоростью паровую турбинную модель

  • Библиотека:
  • Simscape / Электрический / Управление / Турбинные Регуляторы

  • Governor Type 1 block

Описание

Блок Governor Type 1 моделирует паровую модель IEEEG1 турбинного регулятора модели IEEEG1.

Этот блок позволяет моделирование перекрестных составных модулей, и это имеет два набора турбинных частей:

  • LP Fraction, K_2, LP Fraction, K_4, LP Fraction, K_6, LP Fraction, K_8 для низкого давления (LP).

  • HP Fraction, K_1, HP Fraction, K_3, HP Fraction, K_5, HP Fraction, K_7 для с высоким давлением (HP).

Можно переключиться между непрерывными и дискретными реализациями блока при помощи параметра Sample time (-1 for inherited). Чтобы сконфигурировать регулятор в течение непрерывного времени, установите свойство Sample time (-1 for inherited) на 0. Чтобы сконфигурировать регулятор в течение дискретного времени, установите свойство Sample time (-1 for inherited) на положительное, ненулевое значение, или на -1 наследовать шаг расчета от восходящего блока.

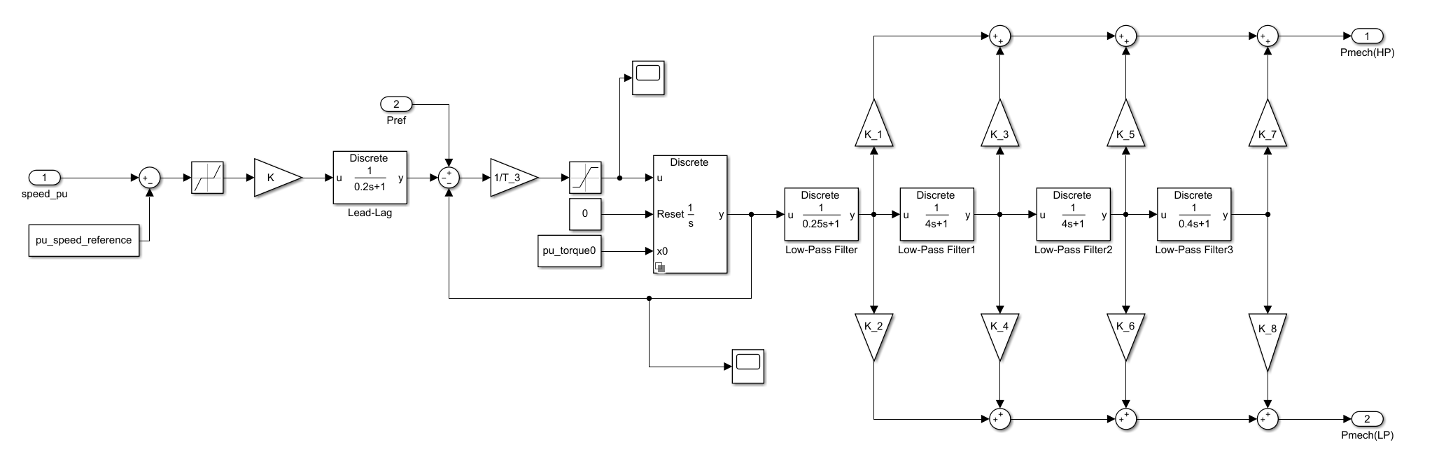

Эта схема иллюстрирует полную структуру блока:

Порты

Входной параметр

развернуть все

Скорость турбины, представления в относительных единицах в виде скаляра.

Типы данных: single | double

Сместите к ссылке загрузки скорости в виде скаляра. Соединитесь этот порт к выходному порту Pref турбины загружают блок контроллера, такой как блок Controller LCFB1.

Типы данных: single | double

Вывод

развернуть все

Механическая энергия с высоким давлением, возвращенная как скаляр.

Типы данных: single | double

Механическая энергия низкого давления, возвращенная как скаляр.

Типы данных: single | double

Параметры

развернуть все

Общий

Ссылка скорости на модуль.

Начальный крутящий момент на модуль в начале симуляции.

Время между последовательным выполнением блока. Во время выполнения блок производит выходные параметры и, при необходимости обновляет его внутреннее состояние. Для получения дополнительной информации смотрите то, Что Шаг расчета? и Настройка времени выборки.

Для наследованной операции дискретного времени задайте -1. Для операции дискретного времени задайте положительное целое число. Для операции непрерывного времени задайте 0.

Если этот блок находится в подсистеме маскированной, или другая различная подсистема, которая позволяет вам переключаться между непрерывной операцией и дискретной операцией, продвигает параметр шага расчета. Продвижение параметра шага расчета гарантирует правильное переключение между непрерывными и дискретными реализациями блока. Для получения дополнительной информации смотрите, Продвигают Параметр Маску.

Регулятор

Усиление на модуль регулятора.

Эквивалентное постоянное время задержки. Этот параметр сопоставлен с блоком, пометил "Lead-Lag" в схеме. Установите этот параметр на 0 когда дополнительные движущие силы задержки незначительны.

Эквивалентное постоянное время выполнения заказа. Этот параметр сопоставлен с блоком, пометил "Lead-Lag" в схеме. Установите этот параметр на 0 когда дополнительные ведущие движущие силы незначительны.

Постоянная времени положения клапана, в секундах.

Максимальный вводный уровень на модуль клапана.

Максимальный курс при закрытии биржи на модуль клапана.

Максимальное открытие на модуль клапана, на возможности MW.

Минимальное открытие на модуль клапана, на возможности MW.

Постоянная времени входной паровой миски, в секундах. Этот параметр сопоставлен с блоком, пометил "Low-Pass Filter" в схеме.

Часть степени вала с высоким давлением после первой передачи бойлера.

Часть степени вала низкого давления после первой передачи бойлера.

Постоянная времени второй передачи бойлера, в секундах. Этот параметр сопоставлен с блоком, пометил "Low-Pass Filter1" в схеме.

Часть степени вала с высоким давлением после второй передачи бойлера.

Часть степени вала низкого давления после второй передачи бойлера.

Постоянная времени третьей передачи бойлера, в секундах. Этот параметр сопоставлен с блоком, пометил "Low-Pass Filter2" в схеме.

Часть степени вала с высоким давлением после третьей передачи бойлера.

Часть степени вала низкого давления после третьей передачи бойлера.

Постоянная времени четвертой передачи бойлера, в секундах. Этот параметр сопоставлен с блоком, пометил "Low-Pass Filter3" в схеме.

Часть степени вала с высоким давлением после четвертой передачи бойлера.

Часть степени вала низкого давления после четвертой передачи бойлера.

Намеренная ширина мертвой зоны.

Ссылки

[1] Динамические модели для Пара и Гидро Турбин в Исследованиях Энергосистемы, Транзакциях IEEE на Аппарате Степени и Системах. Издание PAS-92, Номер 6, 1973, стр 1904–1915.

[2] Рабочая группа на Турбинном Регуляторе, Моделирующем, Динамических моделях для турбинных регуляторов в исследованиях энергосистемы, энергетическом Обществе Степени IEEE, январь 2013.

[3] Руководство IEEE для приложения турбинных систем регулятора для гидроэлектрических электростанций, станд. IEEE 1207-2011.
