Thyristor Rectifier Voltage Controller (Three-Phase)

PI напряжения ссылки DC дискретного времени управляет для тиристорных выпрямителей

расширьте все на странице

Библиотека:
Simscape / Электрический / Управление / Управление Конвертером

Описание

Блок Thyristor Rectifier Voltage Controller (Three-Phase) реализует дискретное время основанный на пропорциональном интеграле (PI) контроллер напряжения ссылки DC для тиристорных выпрямителей.

Модель

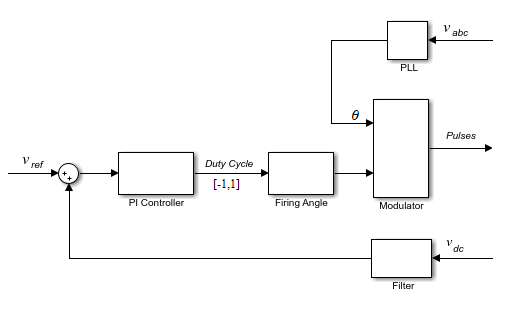

Чтобы отрегулировать выходное напряжение ссылки DC тиристорного выпрямителя, блок Thyristor Rectifier Voltage Controller (Three-Phase) определяет углы увольнения с помощью метода пересечения волны косинуса. Рисунок показывает управляющую структуру, которая включает трехфазный замкнутый цикл фазы (PLL).

Порты

Входной параметр

развернуть все

`VdcRef` — Ссылочное напряжение постоянного тока, V
скаляр

Желаемое напряжение ссылки DC.

Типы данных: single | double

`Vdc` — Напряжение ссылки DC, V
скаляр

Измеренное напряжение ссылки DC.

Типы данных: single | double

`Reset` — Внешний сброс
скаляр

Внешний сигнал сброса (возрастающее ребро) для интеграторов.

Типы данных: single | double

`Vabc` — Трехфазное напряжение, V
вектор

Трехфазное напряжение, заданное как вектор из этого, содержит a - b - и c - напряжения фазы.

Типы данных: single | double

Вывод

развернуть все

`P` — Импульсы
вектор

Импульсный управляющий сигнал.

Типы данных: single | double

Параметры

развернуть все

`Loop filter proportional gain` — Контурный фильтр _Kp
2 (значение по умолчанию) | положительная скалярная величина

Пропорциональная составляющая контурного фильтра для замкнутого цикла фазы (PLL).

`Loop filter integral gain` — Контурный фильтр _Ki
20 (значение по умолчанию) | положительная скалярная величина

Интегральная составляющая контурного фильтра для замкнутого цикла фазы (PLL).

`Proportional gain` — Контроллер _Kp
1 (значение по умолчанию) | положительная скалярная величина

Пропорциональная составляющая для ПИ-контроллера, который генерирует ссылочное напряжение фазы.

`Integral gain` — Контроллер _Ki
1 (значение по умолчанию) | положительная скалярная величина

Интегральная составляющая для ПИ-контроллера, который генерирует ссылочное напряжение фазы.

`Thyristor pulse width (rad)` — Ширина импульса
`5*pi/6` (значение по умолчанию) | положительная скалярная величина

Угловая ширина импульсов.

`Pulse ordering` — Правило упорядоченного расположения импульса
`Sequential device order` (значение по умолчанию) | `Natural order of commutation`

Модель для упорядоченного расположения сгенерированных импульсов.

`Sample time (-1 for inherited)` — Блокируйте шаг расчета
-1 (значение по умолчанию) | положительная скалярная величина

Время, в s, между последовательным выполнением блока. Во время выполнения блок производит выходные параметры и, при необходимости обновляет его внутреннее состояние. Для получения дополнительной информации смотрите то, Что Шаг расчета? и Настройка времени выборки.

Если этот блок в триггируемой подсистеме, наследуйте шаг расчета путем установки этого параметра на -1. Если этот блок находится в модели шага непрерывной переменной, задайте шаг расчета явным образом с помощью положительной скалярной величины.

`Time constant voltage filter` — Фильтр напряжения постоянного тока τ
0.001 (значение по умолчанию) | положительная скалярная величина

Постоянная времени для фильтра напряжения постоянного тока.

Зависимости

Параметр Time constant voltage filter только отображается, когда флажок Filter DC voltage устанавливается.

`Filter DC voltage` — Опция фильтра напряжения постоянного тока
на (значении по умолчанию) | прочь

Когда флажок:

Выбранный — блок фильтрует сигнал напряжения постоянного тока.
Очищенный — блок не фильтрует сигнал напряжения постоянного тока.

Зависимости

Параметр Time constant voltage filter только отображается, когда флажок Filter DC voltage устанавливается.

Ссылки

[1] Пелли, B. R. Тиристорный управляемый фазой Converters и Cycloconverters: операция, управление и эффективность. Нью-Йорк, Нью-Йорк: John Wiley & Sons, Inc., 1971.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Блоки

Sinusoidal Power Measurement (PLL, Three-Phase) | Thyristor 12-Pulse Generator | Thyristor 6-Pulse Generator

Блоки Simscape

Converter (Three-Phase) | Six-Pulse Gate Multiplexer | Twelve-Pulse Gate Multiplexer

Введенный в R2018a
