Визуализация и экспорт данных

Визуализируйте данные RF с помощью графиков Смита, полярных, и Декартовых графиков; сохраните файлы Пробного камня

Можно использовать функции RF Toolbox™, чтобы визуализировать или сетевое поведение компонента:

  • График Smith®

  • Прямоугольные графики

  • Графики в полярной системе координат

Можно также создать графики и графики с помощью Инструмента Проекта и Анализа RF.

Область RF использует много типов файлов данных, включая файлы Пробного камня промышленного стандарта (.s2p) и файлы AMP, MathWorks® нелинейный формат файла. Можно записать данные в эти файлы с помощью нескольких различных функций RF Toolbox.

Можно также экспортировать сеть в формат Verilog-A для использования в качестве тестовой среды в средстве моделирования аналоговой схемы. Смотрите Экспорт Модель Verilog-A.

Примечание

RF Toolbox не поддерживает Пробный камень 2,0 файла.

Функции

развернуть все

rfplotОтобразите данные S-параметра на графике
setrfplotУстановите тип оси для rfplot в RF Toolbox

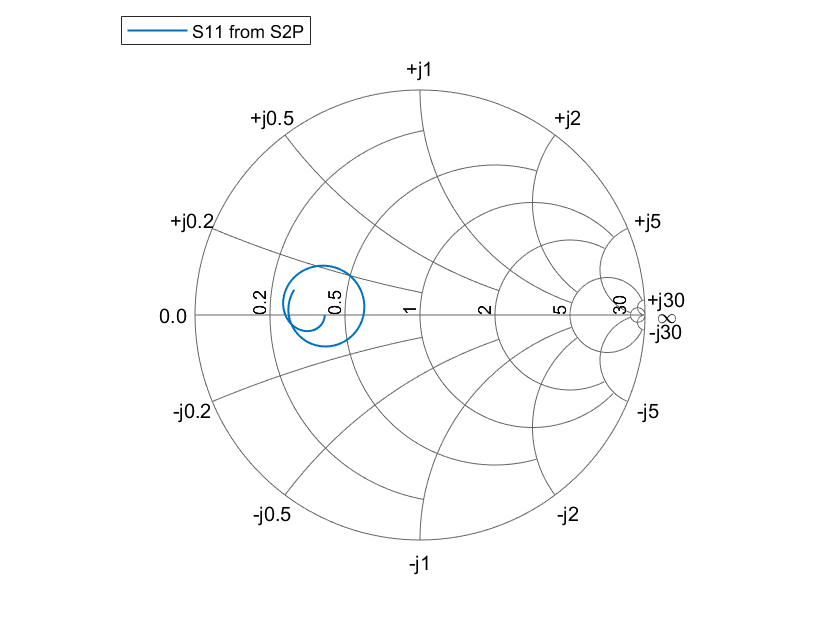

smithplotОтобразите данные об измерении на графике по графику Смита
circleНарисуйте круги на Графике Смита
smithПостройте заданные параметры объекта схемы на графике Смита
polarПостройте заданные параметры объекта на полярных координатах
loglogПостройте заданные параметры объекта схемы с помощью двойной логарифмической шкалы
plotПостройте заданные параметры объекта схемы на плоскости X-Y
plotyyПостройте заданные параметры на плоскости X-Y с Осями Y на обеих левых и правых сторонах
semilogxПостройте заданные параметры объекта схемы с помощью логарифмической шкалы для x - ось
semilogyПостройте заданные параметры объекта схемы с помощью логарифмической шкалы для y - ось
reportОбобщите результаты планирования IF в командном окне

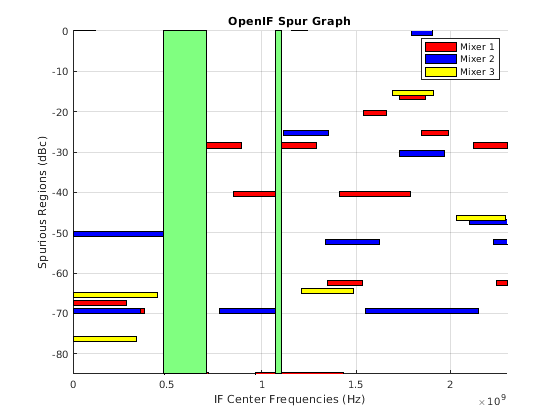

OpenIFНайдите открытые промежуточные частоты (IFS) в многополосной архитектуре передатчика или приемника
rfchainСоздайте rfchain объект
rfwriteЗапишите данные о сети RF в файл Пробного камня
writevaЗапишите описание Verilog-A объекта рациональной функции
writeЗапишите данные RF из схемы или объекта данных зарегистрировать

Темы

Объекты RF модели Используя Verilog-A

Описывает Верилог-А, тип модели, которую можно экспортировать, и что можно сделать с экспортируемой моделью.

Анализируйте и постройте компоненты RF

Объясняет, как использовать методы программного обеспечения RF Toolbox, чтобы анализировать компоненты RF в частотном диапазоне и как вычислить и построить технические требования временного интервала.

Экспортируйте данные компонента в файл

Объясняет, как экспортировать данные объектов RF в файлы данных промышленного стандарта и файлы MathWorks AMP.

Экспортируйте модель Verilog-A

Описывает, как экспортировать описание Verilog-A компонента RF при помощи модели рациональной функции.

Экспортируйте объекты RF

Описывает экспорт, которому схема RF возражает против файла или против рабочей области MATLAB®.

Рекомендуемые примеры
