S-параметры De-встраивания

Этот пример показывает вам, как извлечь S-параметры Устройства под тестом (DUT). Во-первых, считайте файл Touchstone® в sparameters возразите, вычислите S-параметры для левых и правых клавиатур, de-embed S-параметры с помощью deembedsparams функционируйте и затем отобразите результаты.

Этот пример будет использовать данные S-параметра в файле samplebjt2.s2p это было собрано из биполярного транзистора в фиксаторе с рельсовым соединителем (серийная индуктивность 1 nH) соединенный с контактной площадкой (емкость шунта 100 и следующие) на входе, и контактная площадка (емкость шунта 100 и следующие) соединенный с рельсовым соединителем (серийная индуктивность 1 nH) на выходе, видит рисунок 1.

Рисунок 1: устройство под тестом (DUT) и испытательный стенд.

Этот пример покажет, как удалить эффекты фиксатора для того, чтобы извлечь S-параметры DUT.

Считайте измеренные S-параметры

Создайте sparameters объект для измеренных S-параметров, путем чтения файла данных Touchstone® samplebjt2.s2p.

S_measuredBJT = sparameters('samplebjt2.s2p');
freq = S_measuredBJT.Frequencies;

Вычислите S-параметры для левой клавиатуры

Создайте два порта circuit объект, представляющий левую клавиатуру, содержа серию inductor и шунтируйте capacitor. Затем вычислите S-параметры с помощью частот от samplebjt2.s2p.

leftpad = circuit('left');
add(leftpad,[1 2],inductor(1e-9))
add(leftpad,[2 3],capacitor(100e-15))
setports(leftpad,[1 3],[2 3])
S_leftpad = sparameters(leftpad,freq);

Вычислите S-параметры для правильной клавиатуры

Создайте два порта circuit объект, представляющий правильную клавиатуру, содержа серию inductor и шунтируйте capacitor. Затем вычислите S-параметры с помощью частот от samplebjt2.s2p.

rightpad = circuit('right');
add(rightpad,[1 3],capacitor(100e-15))
add(rightpad,[1 2],inductor(1e-9))
setports(rightpad,[1 3],[2 3])
S_rightpad = sparameters(rightpad,freq);

Де-Эмбед S-параметры

De-embed S-параметры DUT от измеренных S-параметров путем удаления эффектов клавиатур ввода и вывода (deembedsparams).

S_DUT = deembedsparams(S_measuredBJT,S_leftpad,S_rightpad);

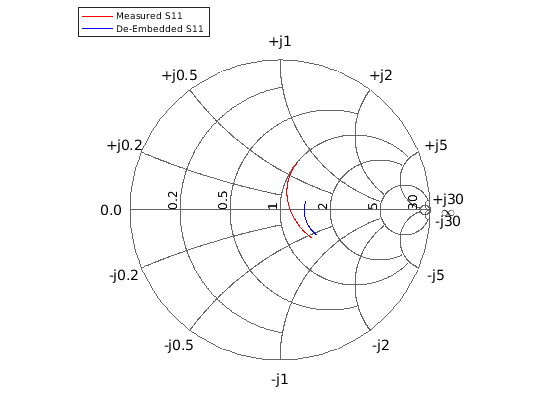

Постройте измеренное и параметры Де-Эмбеддеда S11 на графике Z Smith®

Используйте smithplot построить измеренное и параметры de-embedded S11.

figure;
hs = smithplot(S_measuredBJT,1,1);
hold on
smithplot(S_DUT,1,1);
hs.ColorOrder = [1 0 0; 0 0 1];
hs.LegendLabels = {'Measured S11','De-Embedded S11'};

Постройте измеренное и параметры Де-Эмбеддеда S22 на графике З Смита

Используйте smithplot к plor измеренное и параметры de-embedded S22.

hold off
smithplot(S_measuredBJT,2,2);
hold on
smithplot(S_DUT,2,2);
hs = smithplot('gco');
hs.ColorOrder = [1 0 0; 0 0 1];
hs.LegendLabels = {'Measured S22','De-Embedded S22'};

Постройте измеренное и параметры Де-Эмбеддеда S21 в децибелах

Используйте rfplot построить измеренное и параметры de-embedded S21.

hold off
h1 = rfplot(S_measuredBJT,2,1,'-r');
hold on
h2 = rfplot(S_DUT,2,1);
legend([h1,h2],{'Measured S_{21}','De-Embedded S_{21}'})
