islinphase

Определите, имеет ли фильтр линейную фазу

свернуть все на странице

Синтаксис

flag = islinphase(b,a)
flag = islinphase(sos)
flag = islinphase(d)
flag = islinphase(...,tol)

Описание

flag = islinphase(b,a) возвращает логический выходной параметр, flag, равняйтесь true если коэффициенты фильтра в b и a задайте линейный фильтр фазы. flag равно false если фильтр не имеет линейной фазы.

flag = islinphase(sos) возвращает true если фильтр, заданный вторым порядком, разделяет матрицу, sos, имеет линейную фазу. sos K-by-6 матрица, где количество разделов, K, должно быть больше или быть равно 2. Каждая строка sos соответствует коэффициентам второго порядка (biquad) фильтр. i th строка sos матрица соответствует [bi(1) bi(2) bi(3) ai(1) ai(2) ai(3)].

flag = islinphase(d) возвращает true если цифровой фильтр, d, имеет линейную фазу. Использование designfilt сгенерировать d на основе технических требований частотной характеристики.

flag = islinphase(...,tol) использует допуск, tol, определить, когда два числа достаточно близки, чтобы быть рассмотренными равными. Если не заданный, tol, значения по умолчанию к eps^(2/3).

Примеры

свернуть все

Скрипт Open Live Script

Используйте метод окна, чтобы спроектировать десятый порядок КИХ-фильтр lowpass с нормированной частотой среза 0.55. Проверьте, что фильтр имеет линейную фазу.

d = designfilt('lowpassfir','DesignMethod','window', ...
    'FilterOrder',10,'CutoffFrequency',0.55);
flag = islinphase(d)
flag = logical
   1

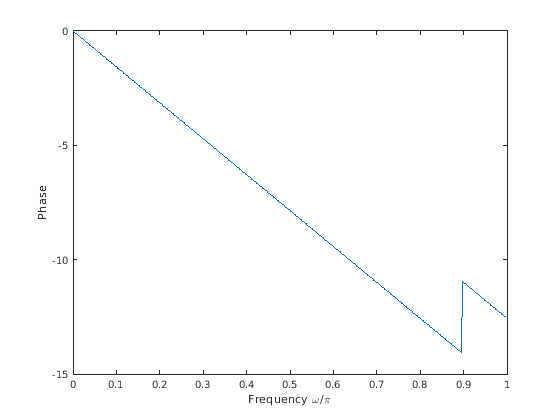

[phs,w] = phasez(d);

plot(w/pi,phs)
xlabel('Frequency \omega/\pi')
ylabel('Phase')

БИХ-фильтры в целом не имеют линейной фазы. Проверьте оператор путем построения восьмого порядка Баттерворт, Чебышев, и эллиптические фильтры с подобными техническими требованиями.

ord = 8;
Wcut = 0.35;
atten = 20;
rippl = 1;

[zb,pb,kb] = butter(ord,Wcut);
sosb = zp2sos(zb,pb,kb);

[zc,pc,kc] = cheby1(ord,rippl,Wcut);
sosc = zp2sos(zc,pc,kc);

[zd,pd,kd] = cheby2(ord,atten,Wcut);
sosd = zp2sos(zd,pd,kd);

[ze,pe,ke] = ellip(ord,rippl,atten,Wcut);
sose = zp2sos(ze,pe,ke);

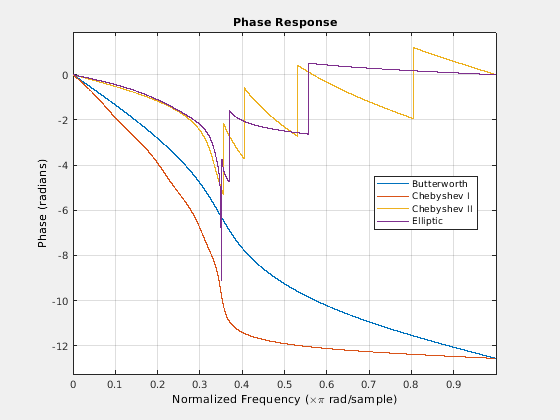

Постройте фазовые отклики фильтров. Определите, есть ли у них линейная фаза.

fv = fvtool(sosb,sosc,sosd,sose,'Analysis','phase');
legend(fv,'Butterworth','Chebyshev I','Chebyshev II','Elliptic')

phs = [islinphase(sosb) islinphase(sosc) ...
       islinphase(sosd) islinphase(sose)]
phs = 1x4 logical array

   0   0   0   0

Смотрите также

| | | | |

Введенный в R2013a
