Шлюз функции окна
window
w = window(fhandle,n)
w = window(fhandle,n,winopt)
window открывает приложение Window Designer.
w = window(fhandle,n) возвращает n- укажите окно, заданное его указателем на функцию, fhandle, в вектор-столбце w. Указатели на функцию являются именами функций окна, которым предшествуют.
@barthannwin |
@bartlett |
@blackman |
@blackmanharris |
@bohmanwin |
@chebwin |
@flattopwin |
@gausswin |
@hamming |
@hann |
@kaiser |
@nuttallwin |
@parzenwin |
@rectwin |
@taylorwin |
@triang |
@tukeywin |
Примечание
Для chebwin, kaiser, и tukeywin, необходимо включать параметр окна с помощью следующего синтаксиса.
Для получения дополнительной информации о каждой функции окна и ее опции (опциях), обратитесь к ее странице с описанием.
w = window(fhandle,n, возвращает окно, заданное его указателем на функцию, winopt)fhandle, и его winopt значение или дескриптор выборки. Для chebwin, kaiser, и tukeywin, необходимо ввести winopt значение. Для других окон, перечисленных в следующей таблице, winopt значения являются дополнительными.
Окно | Описание winopt | Значение winopt |
|---|---|---|
выборка окна |
| |
затухание бокового лепестка относительно mainlobe | числовой | |
выборка окна |
| |
альфа-значение (обратная величина стандартного отклонения) | числовой | |
выборка окна |
| |
выборка окна |
| |
коэффициент бета | числовой | |
1. количество боковых лепестков 2. максимальный уровень бокового лепестка в дБ относительно пика mainlobe | 1. целое число, больше, чем или равный 1 2. отрицательная величина | |
отношение заострения к постоянным разделам | числовой |

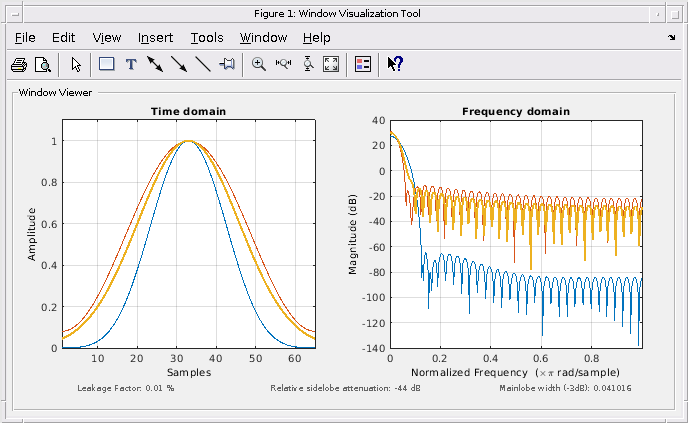

Создайте Блэкмена Харриса, Хэмминга и окна Gaussian и постройте их в том же WVTool.
N = 65; w = window(@blackmanharris,N); w1 = window(@hamming,N); w2 = window(@gausswin,N,2.5); wvtool(w,w1,w2)
