Структура примера

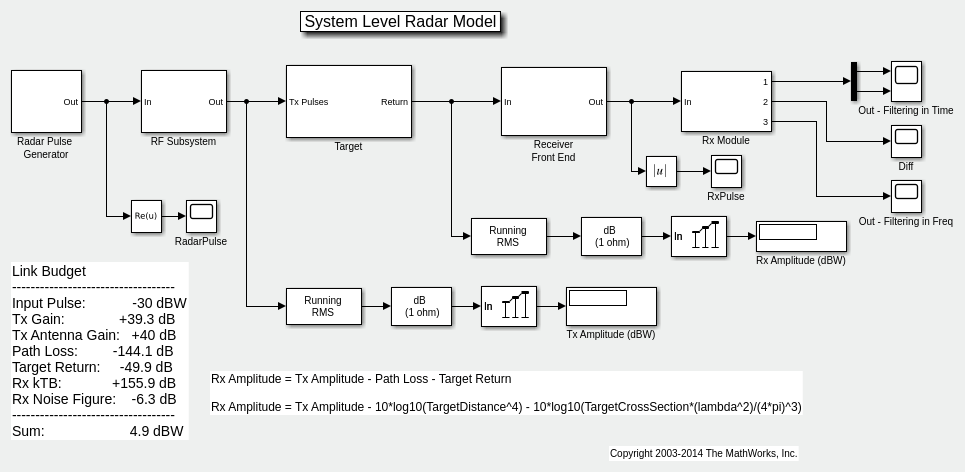

Этот пример содержит подсистемы, которые моделируют существенные особенности радиолокационной системы. Модель типична для радиолокационной системы, которая используется для целевого обнаружения положения и скорости. Пример включает радарный генератор импульса, подсистему Передатчика RF, представление Simulink движущейся цели, Приемника RF и Получить Модуля (Модуль Rx).

Радарный генератор импульса

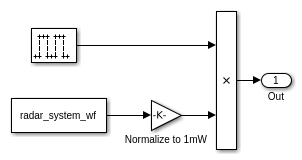

Радарный Генератор Импульса создает развернутый сигнал частоты (сигнал щебета), который имеет 10-процентный рабочий цикл. Подсистема реализована при помощи блоков Simulink® и сигнала от рабочего пространства MATLAB, которое представляет сигнал щебета.

Подсистема передатчика RF

Эта Подсистема реализована с обоими базовыми блоками Simulink, а также блоками из библиотеки RF Blockset Equivalent Baseband. Подсистема RF Blockset представляет перемещающийся ламповый усилитель волны. Идеальная антенна реализована через блок усиления Simulink. В подсистеме существуют блоки DSP System Toolbox, используемые для вычисления уровня мощности сгенерированного модулированного сигнала.

Цель

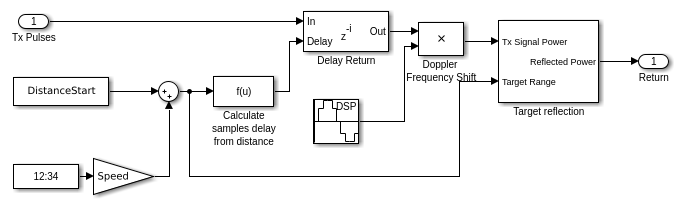

Цель реализована с помощью теоретических реализаций движущейся цели, которая полностью отражает весь инцидентный сигнал прочь его перекрестной частной поверхности, которая перпендикулярна направлению перемещения инцидентных радарных импульсов.

Приемник RF

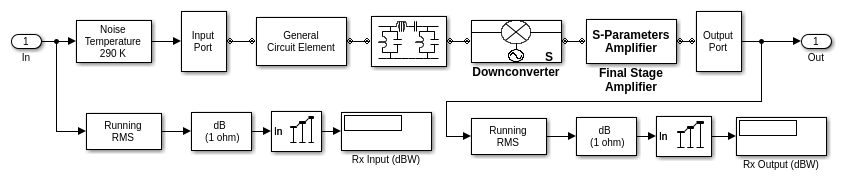

Приемник RF реализован, пользуясь библиотекой RF Blockset Equivalent Baseband. Приемник RF является супер гетеродинным приемником. LNA является совпадающим усилителем. Для широкополосного соответствия импеданса смотрите пример RF Toolbox: Разработка Широкополосного Соответствия с Сетями (Часть 2: Усилитель). LNA представлен файлом данных Touchstone® с шумовыми данными. Имя файла данных является samplebjt.s2p. После усилителя поведенческие модели для полосового фильтра, микшера и высокого усиления, высокого шумового усилителя.

Модуль Rx

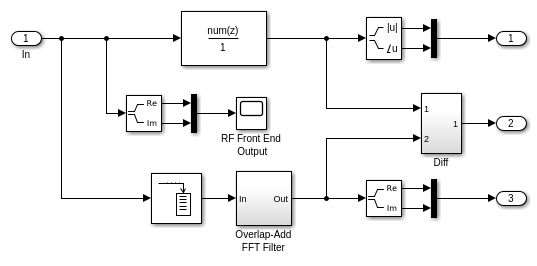

Модуль Rx в этом примере служит двум целям. Во-первых, модуль содержит детектор согласованного фильтра для целевого обнаружения. Кроме того, этот модуль служит испытательным стендом, где теоретическая реализация фильтра понята через блоки Simulink, выход каждого из этих фильтров сравнен, и различие построено.

Исследование примера

Можно установить целевое сечение, целевую скорость и относительное расстояние до цели путем двойного клика по Целевому значку и определения соответствующих параметров. На достаточно больших расстояниях сигнал возврата не может быть обнаружен в шуме. Точно так же сигнал возврата не может быть обнаружен в шуме, если целевое сечение слишком мало.

Результаты и отображения

После симуляции, открытых четырех представляющих интерес графиков сигнала временной области для исследования.

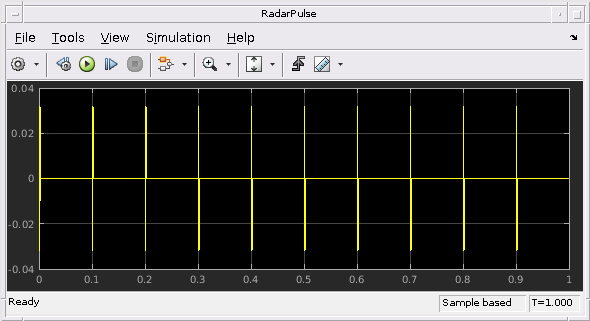

Первый график, "RadarPulse", отображает представление временного интервала сигнала щебета с 10%-м рабочим циклом.

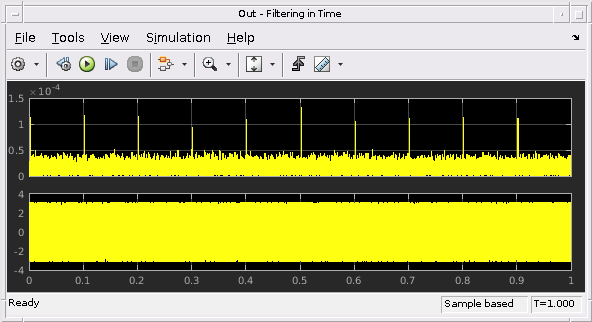

Второй график, "-Фильтрующий вовремя", отображает величина и фаза отфильтрованного сигнала возврата с шумом.

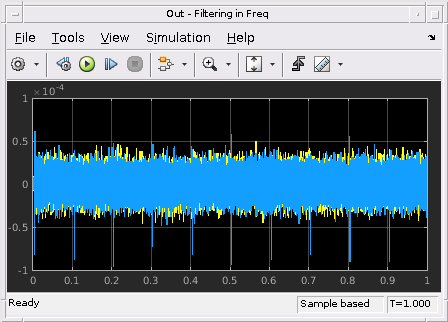

Третий график, "-Просачивающийся Частоту", отображает действительный и мнимый ответ отфильтрованного сигнала возврата с шумом посредством идеальной реализации фильтра.

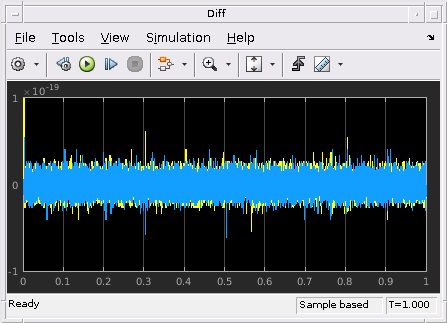

Четвертый график, "Diff", отображает различие между результатами, полученными в вычислении результатов для графиков два и три.

Следующие блоки отображают числовые результаты:

Амплитуда Tx (dBW) блок отображает степень, переданную в dBW.

Амплитуда Rx (dBW) блок отображает целевую степень возврата в dBW.
