Идеализированный основополосный усилитель с нелинейностью и шумом

Пример показывает, как использовать идеализированный основополосный блок библиотеки Amplifier, чтобы усилить сигнал с нелинейностью и шумом. Усилитель использует Cubic Polynomial модель с Linear power gain из 10 дБ, Input IP3 нелинейность 30 dBm и Noise figure из 3 дБ.

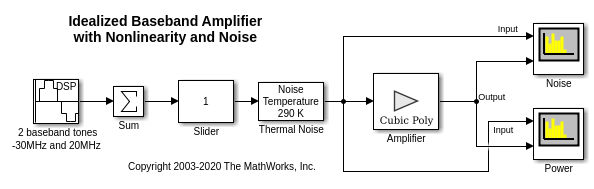

Архитектура системы

Блок DSP Sine Wave вводит два комплексных основополосных тона с уровнем мощности-20 dBm и-25 dBm на частотах-30 МГц и 20 МГц. В этом блоке вы можете также:

  • Увеличьте выборки на систему координат, чтобы увеличить скорость симуляции.

  • Используйте выходную сложность и смещение фазы, чтобы управлять отношением I-Q каждого сгенерированного модулированного сигнала

  • Управляйте пропускной способностью осциллографов с помощью инверсии параметра шага расчета.

Блок Amplifier только принимает векторный вход. Блок Sum комбинирует эти два сгенерированных модулированных сигнала в длину вектора, равную выборкам на систему координат в блоке DSP Sine Wave.

Блок Thermal Noise создает вход пола теплового шума-174 dBm/Hz.

Анализ методом моделирования

Блок Amplifier с Linear power gain из выходных параметров на 10 дБ настраивают с величиной-10 dBm и-15 dBm, как замечено в графике Степени. Усилитель также увеличивает пол теплового шума до-161 dBm/Hz. Можно вычислить выходной тепловой шум с помощью этого уравнения:

$$Input Noise Floor+linear power gain+Noise Figure = -174dBm/Hz+10dBm+3dBm = -161 dBm/Hz$$

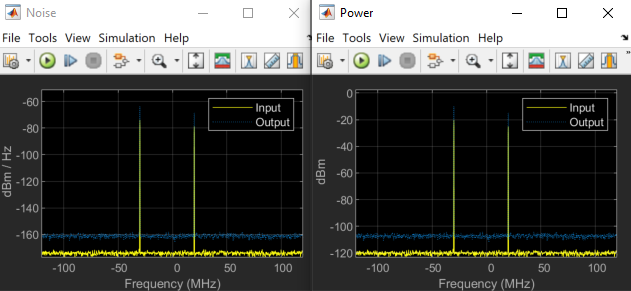

Следующие графики иллюстрируют различия в уровнях шума ввода и вывода. Шпоры появляются на уровне 70 МГц (2*20 МГц + 30 МГц) и-80 МГц (2* (-30 МГц) - 20 МГц). Это показывает третью природу прерывания порядка шпор.

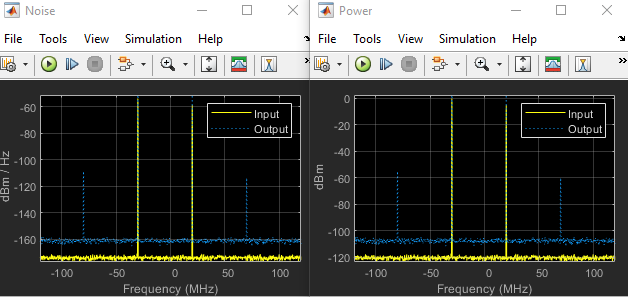

При увеличении значения Ползунка от 1 до 10, показывает нелинейные эффекты в графиках. Это графики Шума и Степени, когда усиление Ползунка равняется 10.

Смотрите также

Усилитель
