Проверка IP2/IP3 Используя Комплексные Сигналы

В этом примере показано, как пользоваться библиотекой RF Blockset™ Circuit Envelope, чтобы запустить двухцветный эксперимент, который измеряет второе - и точки пересечения третьего порядка усилителя. Модель вычисляет точки пересечения усилителя от модулируемой степени сигнала, измеренной на каждом поставщике услуг, проверяя поведение системы RF Blockset. Эти значения подтверждены с помощью приложения RF Budget Analyzer и испытательного стенда измерения.

Архитектура системы

Система состоит из:

  • Два комплексных источника напряжения соединяются последовательно. Первый источник напряжения моделируется с блоками Simulink® и вторым с блоками из библиотеки конверта схемы RF Blockset. В Исходной подсистеме Simulink две серии Sine Wave блокируют синфазную модель и квадратурные компоненты первого тона. Блок Inport присваивает Сигнал Simulink поставщику услуг fc1. В Исходной подсистеме RF Blockset две серии Sinusoid блокируют синфазную модель и квадратурные сигналы напряжения, которые модулируют поставщика услуг fc2.

  • Резистор, моделируя исходный импеданс напряжения.

  • Усилитель с входным импедансом, выходной импеданс задан во вкладке Main; выход IP2 и выход IP3 заданы во вкладке Nonlinearity.

  • Блок Outport, который зондирует выходное напряжение усилителя через блок Resistor шунта. Упорядоченное расположение выходных сигналов определяется упорядоченным расположением поставщиков услуг, заданных в диалоговом окне блока Outport.

  • Подсистема, чтобы вычислить рабочие RMS уровни мощности во входе, IP2 и частотах IP3.

  • Подсистема, чтобы вычислить IP2 и точки пересечения IP3 [1].

Модель в качестве примера задает переменные для параметров блоков с помощью функции обратного вызова. К коллбэкам модели доступа выберите MODELING> Model Settings> Model Properties и кликните по вкладке Callbacks в Окне свойств Модели.

Выполнение примера

  1. Введите open_system('simrfV2_carriers') в подсказке Командного окна.

  2. Выберите Simulation> Run.

Выходная мощность и выходные точки пересечения усилителя отображены на правой стороне модели. Вычислить подсистема Степени вычисляет степень в dBm каждого продукта межмодуляции с помощью рабочего среднеквадратичного (RMS) среднего значения.

Моделирование нелинейных компонентов RF Blockset

К нелинейности модели в среде конверта схемы RF Blockset:

  • Поместите блок Amplifier или Mixer в свою модель.

  • Задайте параметры, которые генерируют нелинейность, такую как IP2 и IP3, заботясь, чтобы задать соглашение или задать полином непосредственно во вкладке Nonlinearity диалогового окна блока.

  • Задайте любые дополнительные несущие частоты для симуляции в Блоке Configuration. В этом примере Блок Configuration задает в общей сложности двадцать пять частот: fc1 и fc2, как Основные Тоны входных сигналов; Гармонический Порядок 3 для каждого тона, приводящего к полному набору вторых, третьих, продукты межмодуляции четвертого порядка (второй и включенные продукты гармоники третьего порядка), и частичный набор пятых и продуктов межмодуляции шестого порядка.

Для того, чтобы вычислить уровень мощности каждого конверта, измеренные сигналы напряжения масштабируются с инверсией квадратного корня из характеристического импеданса. Дополнительное масштабирование 1/sqrt(2) в Вычислить Степени подсистема нормирует выходной сигнал с комплексным знаком.

Подтвердите Используя испытательный стенд измерения

Те же измерения могут быть выполнены с помощью приложения RF Budget Analyzer, чтобы автоматически сгенерировать модель и испытательный стенд.

  • Откройте приложение RF Budget Analyzer и задайте усилитель.

  • Задайте его IP3 (IP2 не может быть задан в это время).

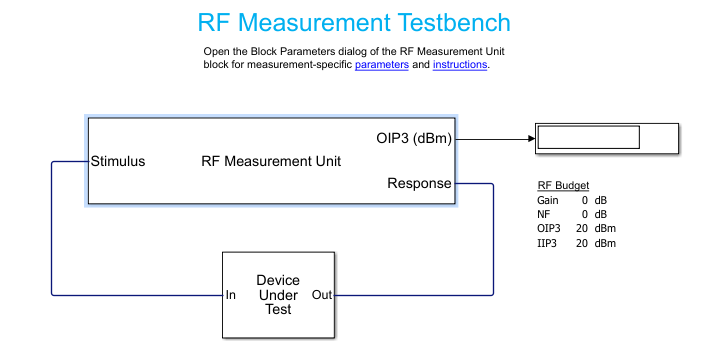

  • Сгенерируйте испытательный стенд измерения.

  • Открытое Устройство Под Тестом, чтобы показать усилитель. Задайте значение IP2.

  • Отключите шум, чтобы сделать точное измерение для IP2 и IP3. (Используйте диалоговое окно RF Measurement Unit).

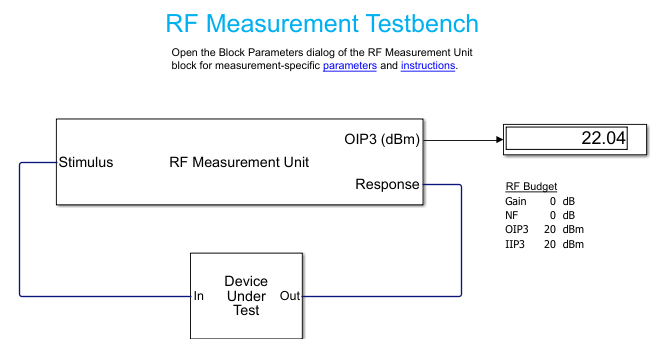

  • Запустите симуляцию и измерьте IP3.

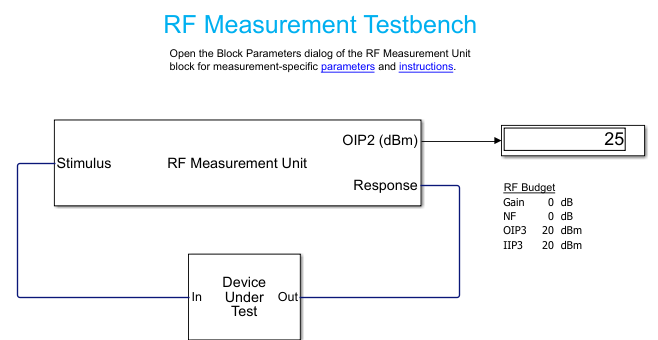

  • Измените количество, которое будет проверено к IP2 и повторно выполнит симуляцию.

Если вы посмотрите под маской испытательного стенда, вы найдете, что логика измеряет IP2 и IP3. Эта методология очень похожа на то, что описано в первоначальной модели.

Ссылка

  1. Kundert, Кен. "Точное и быстрое измерение IP2 и IP3". Разработчики ведут сообщество, версию 1b, 22 мая 2002.
