Display

Покажите значение входа

Библиотека:
Simulink / Приемники
HDL Coder / Приемники

Описание

Блок Display показывает значение входных данных. Можно задать частоту отображения. Для числовых входных данных можно также задать формат отображения.

Если вход блока является массивом, можно изменить размер блока вертикально или горизонтально показать больше, чем только первый элемент. Если вход блока является вектором, блок последовательно добавляет поля отображения слева направо и от начала до конца. Блок отображает как можно больше значений. Черный треугольник указывает, что блок не отображает все элементы входного массива.

Блок Display показывает первые 200 элементов векторного сигнала и первые 20 строк и 10 сигналов столбцов матрицы.

Примечание

Если вы задаете формат цифрового дисплея, который не является достаточно большим, чтобы отобразить все цифры значения, отображенные значения могут потерять точность. Результат зависит от вашего компьютерного оборудования и операционной системы.

Отобразите сокращения

Следующие сокращения, кажется, на блоке Display помогают вам идентифицировать формат значения.

Когда вы видите...	Значение, которое появляется...
`(SI)`	Сохраненное целочисленное значение Примечание `(SI)` не появляется, когда сигнал имеет целочисленный тип данных.
`hex`	В шестнадцатеричном формате
`bin`	В двоичном формате
`oct`	В восьмеричном формате

Отображение строк

При работе со строками, отображениями блока Display:

Строки с двойными кавычками.
Специальные символы, такие как новая строка показываются завершенными последовательностями, например, '\n'.
Невизуализуемые символы как оставленное восьмеричное число, например, '\201'.

Если входящий сигнал имеет строку типа, выбор параметра Numeric display format не влияет на отображение строки.

Порты

Входной параметр

развернуть все

`Port_1` — Входные данные
скаляр | вектор

Входные данные, чтобы отобразиться.

Параметры

развернуть все

`Numeric display format` — Формат, чтобы отобразить числовые входные данные
`short` (значение по умолчанию) | `long` | `short_e` | `long_e` | `bank` | `hex (Stored Integer)` | `binary (Stored Integer)` | `decimal (Stored Integer)` | `octal (Stored Integer)`

Задайте формат числовых данных, которые появляются.

Если вы выбираете...	Отображения блока...
`short`	5-разрядное масштабированное значение с фиксированной десятичной точкой
`long`	15-разрядное масштабированное значение с фиксированной десятичной точкой
`short_e`	5-разрядное значение с плавающей десятичной точкой
`long_e`	16-разрядное значение с плавающей десятичной точкой
`bank`	Значение в фиксированном формате долларов и центов (но без $ или запятых)
`hex (Stored Integer)`	Сохраненное целочисленное значение фиксированной точки вводится в шестнадцатеричном формате
`binary (Stored Integer)`	Сохраненное целочисленное значение фиксированной точки вводится в двоичном формате
`decimal (Stored Integer)`	Сохраненное целочисленное значение фиксированной точки вводится в десятичном формате
`octal (Stored Integer)`	Сохраненное целочисленное значение фиксированной точки вводится в восьмеричном формате

Если числовой вход с блоком Display имеет перечислимый тип данных (см. Перечисления Simulink и Задайте Перечисления Simulink):

Блок отображает перечисляемые значения, не значения базовых целых чисел.
Установка Numeric display format к любому Stored Integer настройки вызывают ошибку.

Если входящий сигнал имеет строку типа, выбор параметра Numeric display format не влияет на отображение строки.

Программируемое использование

Параметры блоков: Format

Ввод: символьный вектор

Значение по умолчанию: 'short'

`Decimation` — Частота воспроизведения
1 (значение по умолчанию) | `integer`

Задайте, как часто отобразить данные.

Объем данных, который появляется и временные шаги, на которых появляются данные, зависит от параметров блоков Decimation и SampleTime свойство.

Параметр Decimation позволяет вам отобразить данные в каждом nвыборка th, где n фактор децимации. Децимация по умолчанию, 1, данные об отображениях на каждом временном шаге.
Примечание
Блок Display обновляет свое отображение в начальное время, даже когда значение Decimation больше того.
SampleTime свойство, с которым можно установить set_param, позволяет вам задать интервал выборки, в котором можно отобразить точки. Это свойство полезно, когда вы используете решатель переменного шага, где интервал между временными шагами различный. Шаг расчета по умолчанию, -1, заставляет блок игнорировать интервал выборки при определении точек, чтобы отобразиться.

Примечание
Если блок наследовал шаг расчета Inf, параметр Decimation проигнорирован.

Программируемое использование

Параметры блоков: Decimation

Ввод: символьный вектор

Значения: '1' | целое число

Значение по умолчанию: '1'

`Floating display` — Плавание отображения
`off` (значение по умолчанию) | `on`

Чтобы использовать блок в качестве плавающего отображения, установите флажок Floating display. Входной порт блока исчезает, и блок отображает значение сигнала на выбранной линии.

Если вы выбираете Floating display:

Выключите повторное использование памяти для своей модели. Смотрите Повторное использование памяти (Simulink Coder) для получения дополнительной информации.
Не соединяйте многомерный сигнал с плавающим отображением.

Программируемое использование

Параметры блоков: Floating

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'on'

Примеры модели

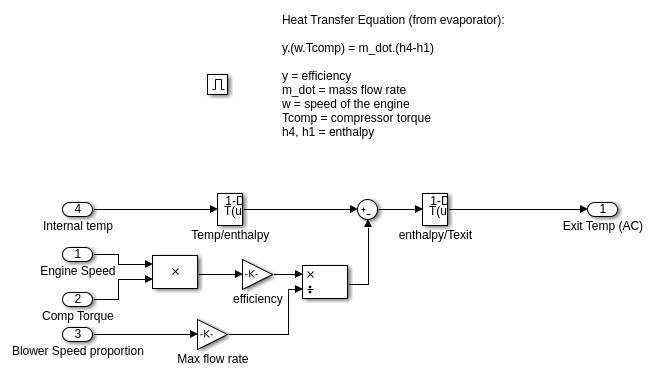

Simulating Automatic Climate Control Systems

Симуляция автоматических систем климат-контроля

Симулируйте работу автоматической системы климат-контроля в автомобиле с помощью Simulink® и Stateflow®. Можно ввести температурное значение, которого вы хотели бы, чтобы воздух в автомобиле достиг путем двойного щелчка по User Setpoint in Celsius Block и ввода температурного значения. Можно также установить Внешнюю Температуру в Цельсия похожим способом. Числовое отображение на правой стороне модели показывает чтение датчика температуры, помещенного позади верхней части драйвера. Это - температура, которую должен чувствовать драйвер. Когда модель запущена, и управление климатом активно, это - это поле отображения, значение которого изменяется, чтобы показать изменение температуры в автомобиле.

Открытая модель

Суммируйте входные параметры переупорядочивания блока

Как блок Sum переупорядочивает входные параметры.

Открытая модель

Scalar Expansion with the Coulomb and Viscous Friction Block

Скалярное расширение с кулоновым и вязким блоком трения

Модель со скалярным входом с блоком Coulomb & Viscous Friction, который использует скалярное расширение, чтобы вывести вектор.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single` \| `string`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Проигнорированный для генерации кода.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Этот блок может использоваться для видимости симуляции в подсистемах, которые генерируют HDL-код, но не включен в аппаратную реализацию.
