If

Выберите выполнение подсистемы с помощью логики оператора if-else

Библиотека:
Simulink / Ports & Subsystems

Описание

Блок If, наряду с блоками If Action Subsystem, содержащими блок Action Port, реализует если еще логика, чтобы управлять выполнением подсистемы. Для примера с помощью, Если блок, смотрите Если Подсистемы Действия.

Ограничения

Блок If имеет нижеследующие ограничения:

Это не поддерживает настраиваемые параметры. Значения для if или elseif выражение не может быть настроено во время симуляции в нормальном или режиме Accelerator, или при выполнении сгенерированного кода.
Чтобы реализовать настраиваемый если еще выражения, настройте выражение вне блока If. Например, используйте блок Relational Operator, чтобы выполнить выражение за пределами блока If или добавить настраиваемый параметр как вход с блоком If.
Это не поддерживает пользовательские классы памяти. Смотрите Организуют Данные о Параметре в Структуру при помощи Класса памяти Struct (Embedded Coder).
If expression и Elseif expressions не могут принять определенные операторы, такие как +, -, *, и /.

Порты

Входной параметр

развернуть все

`Logical operands` — Значения для того, чтобы выполнить логические выражения
скаляр | вектор

Входные параметры u1,u2,...,un должен иметь совпадающий тип данных. Входные параметры не могут иметь пользовательского типа, такого как перечислимый тип.

Блок If непосредственно не поддерживает типы данных с фиксированной точкой. Однако можно использовать блок Compare To Constant, чтобы работать вокруг этого ограничения. Смотрите Поддержку Типа данных с фиксированной точкой в Если Подсистемы Действия.

Блок If не поддерживает булев тип данных. Если вы хотите ввести булев сигнал с блоком If, преобразуйте сигнал в целочисленный тип с помощью блока Data Type Conversion.

Вывод

развернуть все

`Action` — Сигнал действия для, Если блок Subsystem Действия
скаляр

Выходные параметры от if, else, и elseif порты являются сигналами действия с блоками If Action Subsystem.

Поддержка типа данных с фиксированной точкой

Параметры

развернуть все

`Number of inputs` — Задайте количество входных портов
1 (значение по умолчанию) | целое число

1: Задайте один входной порт.
целое число: Задайте количество входных портов. Блокируйтесь порты помечены 'u' символ сопровождается номером, 1,2,...,n, где n равняется количеству входных параметров, которые вы задаете.

Программируемое использование

Параметры блоков: NumInputs

Ввод: символьный вектор

Значения: '1' | '<integer>'

Значение по умолчанию: '1'

`if expression` — Задайте логическое выражение
`u1 > 0` (значение по умолчанию) | логическое выражение

If Action Subsystem присоединяется к if порт выполняется, когда его связанное выражение оценивает к истине.

u1 > 0

Задайте отправку сигнала действия на выходном порте когда вход u1 больше 0.

логическое выражение

Задайте логическое выражение. Это выражение появляется на блоке If, смежном с выходным портом if.

Выражение может включать только операторы <, <=, ==, ~=, >, >=, &, |, ~, (), unary-minus. Операторы, такие как +, -, *, /, и ^ не позволены. Выражение не должно содержать выражения типа данных, например, int8(6), и не должен ссылаться на переменные рабочей области, тип данных которых отличается от double или single.

Программируемое использование

Параметры блоков: IfExpression

Ввод: символьный вектор

Значения: 'u1 > 0' | '<logical expression>'

Значение по умолчанию: 'u1 > 0'

`Elseif expressions` — Задайте логическое выражение
пустое (значение по умолчанию) | список логических выражений

If Action Subsystem, присоединенный к порту elseif, выполняется, когда его выражение оценивает к true и весь if и elseif выражения являются ложными.

пустой

Логические выражения, не заданные.

список логических выражений

Задайте список логических выражений, разграниченных запятыми. Выражения появляются на блоке If ниже порта if и выше порта else, когда вы устанавливаете флажок Show else condition.

Выражения могут включать только операторы <, <=, ==, ~=, >, >=, &, |, ~, (), unary-minus. Операторы, такие как +, -, *, /, и ^ не позволены. Выражения не должны содержать выражения типа данных, например, int8(6), и не должен ссылаться на переменные рабочей области, тип данных которых отличается от double или single.

Программируемое использование

Параметры блоков: ElseIfExpressions

Ввод: символьный вектор

Значения: '' | '<list of logical expressions>'

Значение по умолчанию: ''

`Show else condition` — Управляйте отображением еще порта
на (значении по умолчанию) | прочь

Когда портом if и всеми выражениями порта elseif является false, порт else отправляет сигнал действия выполнить присоединенный блок If Action Subsystem.

on: Порт Display else.
off: Порт Hide else.

Программируемое использование

Параметры блоков: ShowElse

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'on'

`Enable zero-crossing detection` — Управляйте обнаружением пересечения нулем
на (значении по умолчанию) | прочь

Управляйте обнаружением пересечения нулем.

on: Обнаружьте нулевые пересечения.
off: Не обнаруживайте нулевые пересечения.

Программируемое использование

Параметры блоков: ZeroCross

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'on'

Примеры модели

Семантика подсистемы Simulink

Этот набор примеров показывает различные типы Simulink® Subsystems и какая семантика используются при симуляции этих Подсистем. Каждый пример предоставляет описание модели и управления тонкости, как это будет выполняться.

Открытая модель

Блоки, "если затем еще"

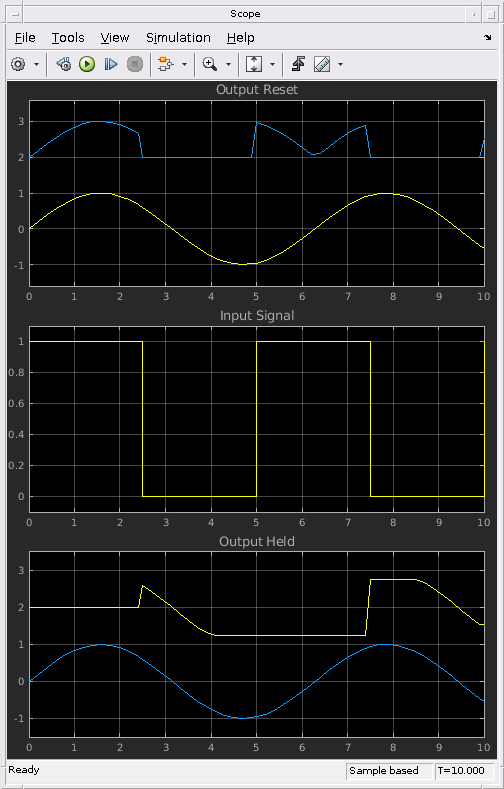

Что происходит, когда синусоида подана в Если блок. После выполнения симуляции осциллограф показывает три графика. Этот пример спроектирован, чтобы выдержать сравнение Если блок с активированными подсистемами.

Открытая модель

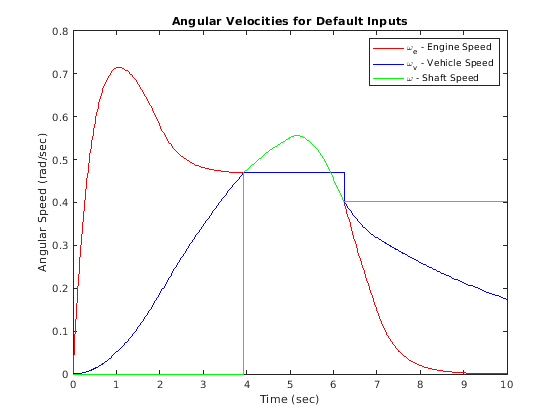

Моделирование тупика муфты, Используя если блоки

Используйте Если/Еще подсистемы, чтобы создать модель муфты. 'Если' подсистема моделирует динамику муфты в заблокированном положении, в то время как 'Еще' подсистема моделирует разблокированное положение. Один или другой включен с помощью блока 'If'. Точечные пунктирные линии от блока 'If' обозначают управляющие сигналы, которые используются, чтобы включить Если/Еще (или другое условное выражение) подсистемы. Проверка любого из полей на графический интерфейсе пользователя производит график любой из выбранных переменных (по сравнению со временем).

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`yes`
