MinMax

Выведите минимальное или максимальное входное значение

Библиотека:
Simulink / Математические операции
HDL Coder / Математические операции

Описание

Блок MinMax выходные параметры или минимум или максимальный элемент или элементы входных параметров. Вы выбираете, выводит ли блок минимальные или максимальные значения путем установки Параметра функции.

Блок MinMax игнорирует любое входное значение, которое является NaN, кроме тех случаев, когда каждым входным значением является NaN. Когда всеми входными значениями является NaN, выходом является NaN, или как скаляр или как значение каждого элемента выходного вектора.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица

Обеспечьте входной сигнал, от которого блок выводит максимальные или минимальные значения.

Когда блок имеет один входной порт, вход должен быть скаляром или вектором. Блок выводит скаляр, равный минимальному или максимальному элементу входного вектора.
Когда блок имеет несколько входных портов, все нескалярные входные параметры должны иметь те же размерности. Блок расширяет любые скалярные входные параметры, чтобы иметь те же размерности как нескалярные входные параметры. Блок выводит сигнал, имеющий те же размерности как вход. Каждый выходной элемент равняется минимуму или максимуму соответствующих входных элементов.

Зависимости

К входу таблицы поддержки необходимо установить параметр Number of input ports на целое число, больше, чем одно. Все нескалярные входные параметры должны иметь те же размерности.

`Port_N` — Энный входной сигнал
скаляр | вектор | матрица

Обеспечьте входной сигнал, от которого блок выводит максимальные или минимальные значения.

Когда блок имеет несколько входных портов, все нескалярные входные параметры должны иметь те же размерности. Блок расширяет любые скалярные входные параметры, чтобы иметь те же размерности как нескалярные входные параметры. Блок выводит сигнал, имеющий те же размерности как вход. Каждый выходной элемент равняется минимуму или максимуму соответствующих входных элементов.

Зависимости

Чтобы обеспечить больше чем один входной сигнал, установите Number of input ports на целое число, больше, чем 1.

Вывод

развернуть все

`Port_1` — Минимальные или максимальные значения входных параметров
скаляр | вектор | матрица

Когда блок имеет вход того, выход является скалярным значением, равным минимуму или максимуму входных элементов. Когда блок имеет несколько входных параметров, выход является сигналом, имеющим те же размерности как вход. Каждый выходной элемент равняется минимуму или максимуму соответствующих входных элементов.

Параметры

развернуть все

Основной

`Function` — Задайте минимум или максимум
`min` (значение по умолчанию) | `max`

Задайте, применить ли функциональный min или max к входу.

Программируемое использование

Параметры блоков: Function

Ввод: символьный вектор

Значения: 'min' | 'max'

Значение по умолчанию: 'min'

`Number of input ports` — Задайте количество входных портов
1 (значение по умолчанию) | `positive integer`

Задайте количество входных параметров с блоком.

Программируемое использование

Параметры блоков: Inputs

Ввод: символьный вектор

Значения: positive integer

Значение по умолчанию: '1'

`Enable zero-crossing detection` — Включите обнаружение пересечения нулем
`on` (значение по умолчанию) | булевская переменная

Выберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение Пересечения нулем.

Программируемое использование

Параметры блоков: ZeroCross

Ввод: вектор символов, строка

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Sample time` — Задайте шаг расчета как значение кроме `-1`
-1 (значение по умолчанию) | скаляр | вектор

Задайте шаг расчета как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.

Зависимости

Этот параметр не отображается, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Шаг расчета.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр или вектор

Значение по умолчанию: '-1'

Атрибуты сигнала

`Require all inputs to have the same data type` — Входные параметры должны иметь совпадающий тип данных
`off` (значение по умолчанию) | `on`

Установите этот флажок, чтобы потребовать, чтобы все входные параметры имели совпадающий тип данных.

Программируемое использование

Параметры блоков: InputSameDT

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

`Output minimum` — Минимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Нижнее значение выходной области значений, которую проверяет Simulink^®.

Simulink использует минимум, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMin

Ввод: символьный вектор

Значения: '[ ]'| скаляр

Значение по умолчанию: '[ ]'

`Output maximum` — Максимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Верхнее значение выходной области значений это Simulink Check.

Simulink использует максимальное значение, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMax

Ввод: символьный вектор

Значения: '[ ]'| скаляр

Значение по умолчанию: '[ ]'

`Output data type` — Задайте тип выходных данных
`Inherit: Inherit via internal rule` (значение по умолчанию) | `Inherit: Inherit via back propagation` | `double` | `single` | `half` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `<data type expression>`

Выберите тип данных для выхода. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значение по умолчанию: 'Inherit: Inherit via internal rule'

`Lock output data type setting against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данных
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных Output, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).

Программируемое использование

Параметры блоков: LockScale

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

`Integer rounding mode` — Режим Rounding для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).

Параметры блоков всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением параметров блоков, введите выражение с помощью функции округления MATLAB^® в поле маски.

Программируемое использование

Параметры блоков: RndMeth

Ввод: символьный вектор

Значение по умолчанию: 'Floor'

`Saturate on integer overflow` — Метод действия переполнения
`off` (значение по умолчанию) | `on`

Задайте, насыщает ли переполнение или переносится.

Действие Объяснение Повлияйте на переполнение Пример

Действие	Объяснение	Повлияйте на переполнение	Пример
Установите этот флажок (`on`).	Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде.	Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных.	Максимальное значение, что `int8` (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. С установленным флажком блок выход насыщает в 127. Точно так же блок выход насыщает в минимальном выходном значении-128.
Не устанавливайте этот флажок (`off`).	Вы хотите оптимизировать КПД своего сгенерированного кода. Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Ошибки Диапазона сигнала Поиска и устранения неисправностей.	Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят.	Максимальное значение, что `int8` (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. Со снятым флажком программное обеспечение интерпретирует вызывающее переполнение значение как `int8`, который может привести к непреднамеренному результату. Например, результат блока 130 (двоичный файл 1000 0010) описанный как `int8`,-126.

Установите этот флажок (on).

Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде.

Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных.

Максимальное значение, что int8 (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. С установленным флажком блок выход насыщает в 127. Точно так же блок выход насыщает в минимальном выходном значении-128.

Не устанавливайте этот флажок (off).

Вы хотите оптимизировать КПД своего сгенерированного кода.

Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Ошибки Диапазона сигнала Поиска и устранения неисправностей.

Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят.

Максимальное значение, что int8 (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. Со снятым флажком программное обеспечение интерпретирует вызывающее переполнение значение как int8, который может привести к непреднамеренному результату. Например, результат блока 130 (двоичный файл 1000 0010) описанный как int8,-126.

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выходу или результату. Обычно, процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.

Программируемое использование

Параметры блоков: SaturateOnIntegerOverflow

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

Примеры модели

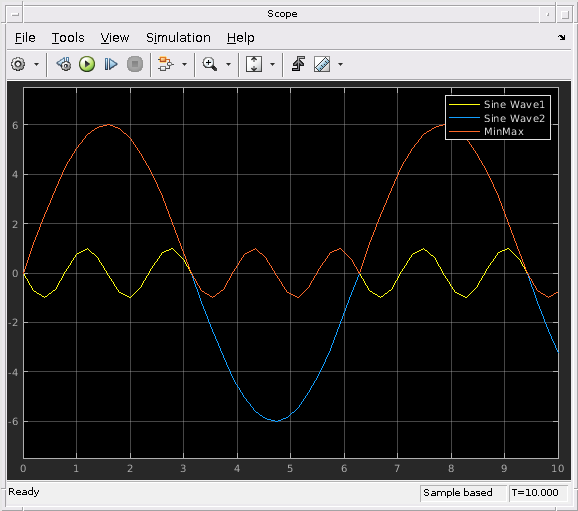

Найдите максимальное значение входа

Используйте блок MinMax, чтобы вывести максимальное значение двух синусоид.

Открытая модель

Modeling a Fault-Tolerant Fuel Control System

Моделирование отказоустойчивой топливной системы управления

Объедините Stateflow® с Simulink®, чтобы эффективно смоделировать гибридные системы. Этот тип моделирования особенно полезен для систем, которые имеют многочисленные возможные операционные режимы на основе дискретных событий. Традиционный поток сигналов обработан в Simulink, в то время как изменения в настройке управления реализованы в Stateflow. Модель, описанная ниже, представляет топливную систему управления для бензинового двигателя. Система очень устойчива в том отдельном датчике, отказы обнаруживаются, и система управления динамически реконфигурирована для непрерывной операции.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`yes`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет реализации мультицикла, которые вводят дополнительную задержку в сгенерированном коде. Чтобы видеть добавленную задержку, просмотрите сгенерированную модель или модель валидации. См. Сгенерированную Модель Модели и Валидации (HDL Coder).

Архитектура	Дополнительные циклы задержки	Описание
`default` `Tree`	0	Генерирует древовидную структуру компараторов.
`Cascade`	1, когда блок имеет один векторный входной порт.	Эта реализация оптимизирована для задержки * область со средней скоростью. Смотрите Каскадные Лучшые практики Архитектуры (HDL Coder).

Свойства блока HDL

Общий
ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
InstantiateStages	Сгенерируйте VHDL^® `entity` или Verilog^® `module` для каждого каскадного этапа. Значением по умолчанию является `off`. См. также InstantiateStages (HDL Coder).
SerialPartition	Задайте разделы для Каскадно-последовательных реализаций как вектор из длин каждого раздела. Настройка по умолчанию использует минимальное количество этапов. См. также SerialPartition (HDL Coder).

Примечание

Чтобы включить установку LatencyStrategy для блока MinMax, необходимо задать Tree как HDL Architecture.

Нативная плавающая точка
LatencyStrategy	Задайте, сопоставить ли блоки в вашем проекте к `inheritMax` `min`, или `Zero` для оператора с плавающей точкой. Значением по умолчанию является `inherit`. См. также LatencyStrategy (HDL Coder).
