Model

Ссылка на другую модель для создания иерархии модели

Библиотека:
Simulink / Ports & Subsystems
HDL Coder / Ports & Subsystems

Описание

Блок Model включает модель как блок в другой модели. Включенная модель называется моделью, на которую ссылаются, и модель, которая содержит блок Model, называется родительской моделью.

Блок Model отображает порты ввода и вывода, которые соответствуют портам ввода и вывода верхнего уровня модели, на которую ссылаются. Используя эти порты позволяют вам соединять модель, на которую ссылаются, с другими блоками в родительской модели.

По умолчанию вы видите содержимое модели, на которую ссылаются, путем двойного клика по блоку Model. Однако, если у вас есть лицензия Simulink^® Coder™, можно скрыть детали реализации модели, на которую ссылаются, путем защиты модели. Смотрите Защищают Модели, чтобы Скрыть Содержимое (Simulink Coder). Если вы получаете защищенную модель, см. Ссылочные Защищенные Модели от Третьих лиц.

Чтобы задать модель, на которую ссылаются, и установить параметры симуляции, откройте диалоговое окно Block Parameters и используйте вкладку Main. Чтобы задать специфичные для экземпляра значения для аргументов модели, используйте вкладку Instance parameters.

Порты

Входной параметр

развернуть все

`Port_1` — Input port, соответствующий блокам корневого уровня модели, на которую ссылаются,
действительный или комплексные числа любого типа данных поддержан Simulink

Блок Model имеет входной порт для каждого входного порта модели, на которую это ссылается. Входные порты моделей, на которые ссылаются, заданы Inport, In Bus Element, Trigger и блоками Enable. Имя порта блока Model совпадает с именем соответствующего порта в модели, на которую ссылаются. Входной сигнал для каждого порта блока Model должен быть допустимым для соответствующего порта в модели, на которую ссылаются. Смотрите Интерфейс Модели - ссылки и Контур.

Входные сигналы могут иметь действительный или комплексные числа любого типа данных, поддержанного Simulink, включая объекты шины, массивы шин, фиксированной точки и перечисленных типов данных. Для получения дополнительной информации о типах данных, смотрите Типы данных, Поддержанные Simulink.

Вывод

развернуть все

`Port_1` — Выходной порт, соответствующий блокам корневого уровня модели, на которую ссылаются,
действительный или комплексные числа любого типа данных поддержан Simulink

Блок Model имеет выходной порт для каждого выходного порта модели, на которую это ссылается. Выходные порты моделей, на которые ссылаются, заданы блоками Out Bus Element и Outport. Имя порта блока Model совпадает с именем соответствующего порта в модели, на которую ссылаются. Выходные сигналы блока Model являются сигналами, соединенными с Outport и блоками Out Bus Element в модели, на которую ссылаются. Смотрите Интерфейс Модели - ссылки и Контур.

Выходные сигналы могут иметь действительный или комплексные числа любого типа данных, поддержанного Simulink, включая объекты шины, массивы шин, фиксированной точки и перечисленных типов данных. Для получения дополнительной информации о типах данных, смотрите Типы данных, Поддержанные Simulink.

Параметры

развернуть все

Основной

`Model name` — Имя файла модели, на которую ссылаются,
`''` (значение по умолчанию) | вектор символов

Имя файла модели, на которую ссылаются, в виде вектора символов. Расширение файла является дополнительным.

Имя файла должно быть допустимым идентификатором MATLAB^® для модели, как задано в Именах модели.

Чтобы перейти к модели, на которую вы хотите сослаться, нажмите Browse.

Чтобы просмотреть модель, которую вы задали, нажмите Open Model.

Программируемое использование

Параметр: ModelFile

Ввод: символьный вектор

Значение: '' | '<file name>'

Значение по умолчанию: ''

`Simulation mode` — Режим Simulation для модели - ссылки
`Normal` (значение по умолчанию) | `Accelerator` | `Software-in-the-loop (SIL)` | `Processor-in-the-loop (PIL)`

Задайте режим симуляции для блока Model. Режим симуляции для блока Model может отличаться, чем режим симуляции ее модели, на которую ссылаются, и других моделей в иерархии модели.

Accelerator — Создайте файл MEX для модели, на которую ссылаются, и затем выполните модель, на которую ссылаются, путем выполнения S-функции.
Normal — Выполните модель, на которую ссылаются, путем интерпретации, как будто модель, на которую ссылаются, является атомарной подсистемой, реализованной непосредственно в родительской модели.
Software-in-the-loop (SIL) — Эта опция требует лицензии Embedded Coder^®. Сгенерируйте производственный код на основе установки параметра Code Interface. Код скомпилирован для и выполнен на, серверная платформа.
Processor-in-the-loop (PIL) — Эта опция требует лицензии Embedded Coder. Сгенерируйте производственный код на основе установки параметра Code Interface. Этот код скомпилирован для и выполнен на, целевая платформа. Целевой API возможности соединения поддержка внедрения обмен данными между хостом и целью на каждом временном шаге во время PIL симуляции.

Углы блока Model указывают на режим симуляции блока Model. Для режима normal mode углы имеют пустые треугольники. Для режима Accelerator угловые треугольники заполнены в. Для режимов SIL и PIL углы заполнены в и слово (SIL) или (PIL) появляется на значке блока.

Несмотря на то, что можно задать любой режим симуляции для модели, когда вы ссылаетесь на ту модель, блок Model задает режим симуляции экземпляра модели, на который ссылаются. Режим симуляции родительской модели может заменить режим симуляции блока Model. Смотрите Замененные Режимы Симуляции.

Программируемое использование

Параметр: SimulationMode

Ввод: символьный вектор

Значение: 'Normal' | 'Accelerator' | 'Software-in-the-loop' | 'Processor-in-the-loop'

Значение по умолчанию: 'Normal'

`Code interface` — Сгенерируйте код от топ-модели или модель, на которую ссылаются,
`Model reference` (значение по умолчанию) | `Top model`

Задайте, сгенерировать ли код от топ-модели или модель, на которую ссылаются, для режимов PIL симуляции и SIL. Чтобы развернуть сгенерированный код как часть объемного приложения, которое использует модель, на которую ссылаются, задайте Model reference. Чтобы развернуть сгенерированный код как автономное приложение, задайте Top model.

Model reference: Код сгенерирован из модели, на которую ссылаются, как часть иерархии модели. Генерация кода использует slbuild ('model', 'ModelReferenceCoderTarget') команда.
Top model: Код сгенерирован от топ-модели с автономным интерфейсом кода. Генерация кода использует slbuild ('model') команда.

Зависимости

Чтобы включить этот параметр, установите Simulation mode на любой Software-in-the-loop (SIL) или Processor-in-the-loop (PIL).

Программируемое использование

Parameter: CodeInterface

Ввод: символьный вектор

Значение: 'Model reference' | 'Top model'

Значение по умолчанию: 'Model reference'

`Show model initialize port` — Управляйте отображением, инициализируют порт события
от (значения по умолчанию) | на

Управляйте отображением инициализировать порта события на блоке Model.

off: Удалите порт.
on: Отобразитесь модель инициализируют порт события.

Программируемое использование

Параметры блоков: ShowModelInitializePort

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

`Show model reset ports` — Управляйте отображением портов события сброса
от (значения по умолчанию) | на

Управляйте отображением портов события сброса на блоке Model.

off: Удалите порты.
on: Отобразите порты события сброса модели.

Зависимости

Чтобы включить этот параметр, добавьте блок Reset Function в модель, на которую ссылаются. Чтобы задать имя порта, используйте параметр Event name Event Listener block в блоке Reset Function.

Программируемое использование

Параметры блоков: ShowModelResetPorts

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

`Show model terminate port` — Управляйте отображением оконечного порта события
от (значения по умолчанию) | на

Управляйте отображением оконечного порта события на блоке Model.

off: Удалите порт.
on: Отобразите оконечный порт события модели.

Зависимости

Чтобы включить этот параметр, выберите Show model initialize port.

Программируемое использование

Параметры блоков: ShowModelTerminatePort

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

`Schedule rates` — Управляйте отображением периодических портов события
от (значения по умолчанию) | на

Управляйте отображением периодических портов события на блоке Model.

off

Скройте порты.

on

Отобразите порты для основанных на уровне моделей. Основанная на уровне модель является моделью с Sample time для связанного заданного блока Inport.

Если вы хотите вручную задать скорости порта, установите параметр AutoFillPortDiscreteRates к 'off', и затем добавьте скорости порта в параметр PortDiscreteRates.

Программируемое использование

Параметры блоков: ScheduleRates

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

`Schedule rates with` — Управляйте отображением периодических портов события
`Ports` (значение по умолчанию) | `Schedule Editor`

Управляйте отображением периодических портов события на блоке Model.

Ports: Отобразите порты для основанных на уровне моделей.
Schedule Editor: Создайте разделы для основанных на уровне моделей.

Зависимости

Чтобы включить этот параметр, выберите Schedule rates.

Программируемое использование

Параметры блоков: ScheduleRatesWith

Ввод: символьный вектор

Значение: 'Ports' | 'ScheduleEditor'

Значение по умолчанию: 'Ports'

Параметры экземпляра

`Instance parameters` — Отобразите параметры экземпляра и задайте значения для модели, на которую ссылаются,
номер | переменная рабочей области | математическое выражение | структура или поле структуры

Отобразите параметры экземпляра и задайте специфичные для экземпляра значения. Instance parameters является параметрами блоков, которые были сконфигурированы в модели, на которую ссылаются, чтобы использовать различное значение для каждого экземпляра модели.

Чтобы задать специфичные для экземпляра значения, используйте столбец Value в таблице. Чтобы указать, что значение параметров может быть заменено родительской моделью, установите флажок Argument. Для получения дополнительной информации о конфигурировании параметров экземпляра в модели, на которую ссылаются, и определении специфичных для экземпляра значений в блоке Model, смотрите, Параметрируют Экземпляры Допускающей повторное использование Модели, на которую Ссылаются.

При изменении специфичных для экземпляра значений можно использовать частичную структуру, которая имеет поля, которые соответствуют только параметрам экземпляра, значения которых вы хотите изменить. Параметры экземпляра, не включенные в частичную структуру, сохраняют свои значения. В структуре включайте название и значение параметра экземпляра в виде векторов символов.

Программируемое использование

Параметры блоков: ParameterArgumentValues

Ввод: структура

Значение: структура

Значение по умолчанию: структура без полей

Параметры блоков: InstanceParameters

Ввод: массив структур

Значение: структура с полями: NameЗначениеpath, и Argument.

Примеры модели

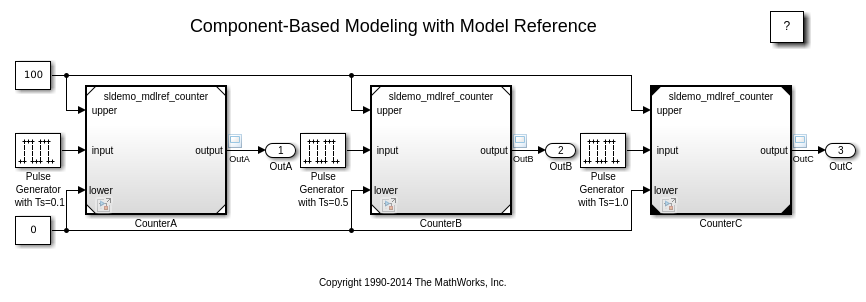

Component-Based Modeling with Model Reference

Компонентно-ориентированное моделирование с моделью - ссылкой

Используйте Модель - ссылку. Это обходит вас посредством симуляции и генерации кода модели что ссылки другая модель многократно.

Открытая модель

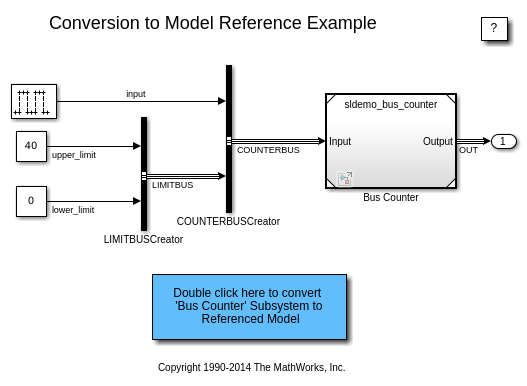

Converting Subsystems to Model Reference

Преобразование подсистем к модели - ссылке

Автоматизируйте преобразование модели, содержащей шины, чтобы использовать модель - ссылку.

Открытая модель

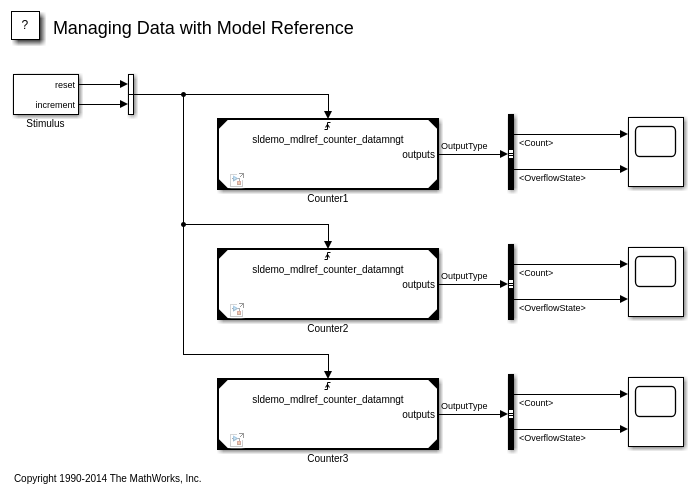

Introduction to Managing Data with Model Reference

Введение в данные об управлении с моделью - ссылкой

Фундаментальные понятия, связанные с данными об управлении с моделью - ссылкой.

Открытая модель

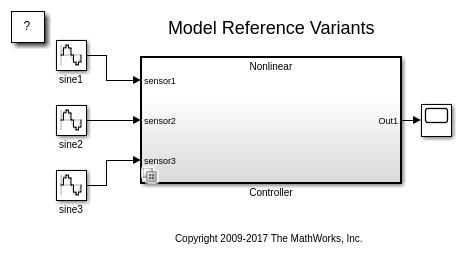

Варианты модели - ссылки

Используйте варианты модели - ссылки. Блок Model используется, чтобы сослаться на одну модель Simulink® из другой модели Simulink. Различный блок Subsystem может содержать блоки Model как варианты. Вариант описывает один из возможных режимов N, в которых может действовать Различный блок Subsystem. Каждый различные ссылки определенная модель с ее связанными аргументами модели специфичными. Только один вариант активен для симуляции. Можно переключить активный вариант путем изменения значений переменных в базовом рабочем пространстве, или вручную переопределяющим различным выбором с помощью Различного диалогового окна блока Subsystem.

Открытая модель

Характеристики блока

Типы данных	`^Boolean[a]` \| `^bus[a]` \| `^double[a]` \| `^{enumerated[a]}` \| `^{fixed point[a]}` \| `^half[a]` \| `^integer[a]` \| `^single[a]` \| `^string[a]`
Прямое сквозное соединение	`no`
Многомерные сигналы	`^limited[a]`
Сигналы переменного размера	`^limited[a]`
Обнаружение пересечения нулем	`no`
^[a] Фактическая поддержка типа данных или возможности зависит от реализации блока.

Вопросы совместимости

развернуть все

Определение различных моделей в блоках Model больше не поддерживается

Предупреждает запуск в R2019a

Запуск в R2019a, определение различных моделей в блоках Model больше не поддерживаются. Блок Model Variants, который был блоком Model, предварительно сконфигурированным, чтобы задать различные модели, также больше не поддерживается. Загрузка модели, которая содержит эти блоки, преобразует их в блоки Variant Subsystem, которые содержат блоки Model, которые представляют варианты.

Блоки Variant Subsystem обеспечивают эти преимущества:

Можно смешать блоки Model и блоки Subsystem как варианты.
Можно задать варианты, которые имеют различные количества портов ввода и вывода.

Параметры блоков Variant Subsystem Analyze all choices during update diagram and generate preprocessor conditionals ведут себя по-другому по сравнению с параметрами блоков Model Generate preprocessor conditionals. Вместо того, чтобы заставить схему симуляции и обновления компилировать активный вариант только, параметры блоков Variant Subsystem компилируют все варианты.

Если у вас есть скрипты, которые используют параметры блоков Model для вариантов, необходимо обновить их, чтобы использовать параметры блоков Variant Subsystem.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Фактическая поддержка генерации кода зависит от реализации блока.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику. Для получения дополнительной информации об использовании блока Model для генерации HDL-кода и лучшых практик и ограничений, см., что Модель Ссылается для генерации HDL-кода (HDL Coder).

См. также Генерируют Интерфейс Черного квадрата для Модели, на которую Ссылаются (HDL Coder) и Генерируют Параметрированный Код для Моделей, на которые Ссылаются (HDL Coder).

Архитектура HDL

Архитектура Описание

ModelReference (значение по умолчанию) Когда это необходимо, чтобы сгенерировать код из модели, на которую ссылаются, и любых вложенных моделей, используйте ModelReference реализация. Для получения дополнительной информации смотрите, Как Сгенерировать Код для Модели, на которую Ссылаются (HDL Coder).

Архитектура	Описание
`ModelReference` (значение по умолчанию)	Когда это необходимо, чтобы сгенерировать код из модели, на которую ссылаются, и любых вложенных моделей, используйте `ModelReference` реализация. Для получения дополнительной информации смотрите, Как Сгенерировать Код для Модели, на которую Ссылаются (HDL Coder).
`BlackBox`	Используйте `BlackBox` реализация, чтобы инстанцировать обертки HDL или интерфейса черного квадрата, для устаревшего или внешнего HDL-кода. Если вы задаете интерфейс черного квадрата, HDL Coder не пытается сгенерировать HDL-код для модели, на которую ссылаются. Для получения дополнительной информации смотрите, Генерируют Интерфейс Черного квадрата для Модели, на которую Ссылаются (HDL Coder).

BlackBox

Используйте BlackBox реализация, чтобы инстанцировать обертки HDL или интерфейса черного квадрата, для устаревшего или внешнего HDL-кода. Если вы задаете интерфейс черного квадрата, HDL Coder не пытается сгенерировать HDL-код для модели, на которую ссылаются.

Для получения дополнительной информации смотрите, Генерируют Интерфейс Черного квадрата для Модели, на которую Ссылаются (HDL Coder).

Индивидуальная настройка интерфейса черного квадрата

Для BlackBox архитектура, можно настроить имена порта и установить атрибуты интерфейса внешнего компонента. Смотрите Настраивают Черный квадрат или HDL Интерфейс Cosimulation (HDL Coder).

Свойства блока HDL

BalanceDelays	Обнаруживает введение новых задержек вдоль одного пути и вставляет соответствие с задержками на других путях. Значением по умолчанию является `inherit`. См. также BalanceDelays (HDL Coder).
ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
DistributedPipelining	Конвейерно обработайте распределение регистра или повторную синхронизацию регистра. Значением по умолчанию является `off`. См. также DistributedPipelining (HDL Coder).
DSPStyle	Синтез приписывает для отображения множителя. Значением по умолчанию является `none`. См. также DSPStyle (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
ReferenceModelPrefix	Префикс модели, на которую ссылаются, чтобы вставить в сгенерированный код. Генератор кода применяет этот префикс к именам файлов подмодели и идентификаторам HDL. Префиксом по умолчанию является `modelname_` где `modelname` имя модели, на которую ссылаются. Примечание Если вы задаете пустой префикс, генератор кода не добавляет префикс в имена файлов подмодели. Это может вызвать ошибки компиляции HDL из-за именования столкновений между моделями. Если вы используете модель, на которую ссылаются, в качестве DUT, генератор кода игнорирует префикс, который вы задаете.
SharingFactor	Количество функционально эквивалентных ресурсов, чтобы сопоставить с одним совместно используемым ресурсом. Значением по умолчанию является 0. См. также Разделение ресурсов (HDL Coder).
StreamingFactor	Количество параллельных информационных каналов или векторы, которые являются временем, мультиплексированным, чтобы преобразовать в последовательные, скалярные информационные каналы. Значение по умолчанию 0, который реализует полностью параллельные информационные каналы. См. также Передающий потоком (HDL Coder).

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Фактическая поддержка типов данных зависит от реализации блока.

Темы

Представлено до R2006a

Документация

Model

Описание

Порты

Входной параметр

Port_1 — Input port, соответствующий блокам корневого уровня модели, на которую ссылаются, действительный или комплексные числа любого типа данных поддержан Simulink

Вывод

Параметры

Основной

Model name — Имя файла модели, на которую ссылаются, '' (значение по умолчанию) | вектор символов

Программируемое использование

Simulation mode — Режим Simulation для модели - ссылки Normal (значение по умолчанию) | Accelerator | Software-in-the-loop (SIL) | Processor-in-the-loop (PIL)

Программируемое использование

Code interface — Сгенерируйте код от топ-модели или модель, на которую ссылаются, Model reference (значение по умолчанию) | Top model

Зависимости

Программируемое использование

Show model initialize port — Управляйте отображением, инициализируют порт события от (значения по умолчанию) | на

Программируемое использование

Show model reset ports — Управляйте отображением портов события сброса от (значения по умолчанию) | на

Зависимости

Программируемое использование

Show model terminate port — Управляйте отображением оконечного порта события от (значения по умолчанию) | на

Зависимости

Программируемое использование

Schedule rates — Управляйте отображением периодических портов события от (значения по умолчанию) | на

Программируемое использование

Schedule rates with — Управляйте отображением периодических портов события Ports (значение по умолчанию) | Schedule Editor

Зависимости

Программируемое использование

Параметры экземпляра

Программируемое использование

Примеры модели

Компонентно-ориентированное моделирование с моделью - ссылкой

Преобразование подсистем к модели - ссылке

Введение в данные об управлении с моделью - ссылкой

Варианты модели - ссылки

Характеристики блока

Вопросы совместимости

Определение различных моделей в блоках Model больше не поддерживается

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Преобразование фиксированной точки Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Темы

Документация Simulink

Поддержка

`Port_1` — Input port, соответствующий блокам корневого уровня модели, на которую ссылаются,
действительный или комплексные числа любого типа данных поддержан Simulink

`Model name` — Имя файла модели, на которую ссылаются,
`''` (значение по умолчанию) | вектор символов

`Simulation mode` — Режим Simulation для модели - ссылки
`Normal` (значение по умолчанию) | `Accelerator` | `Software-in-the-loop (SIL)` | `Processor-in-the-loop (PIL)`

`Code interface` — Сгенерируйте код от топ-модели или модель, на которую ссылаются,
`Model reference` (значение по умолчанию) | `Top model`

`Show model initialize port` — Управляйте отображением, инициализируют порт события
от (значения по умолчанию) | на

`Show model reset ports` — Управляйте отображением портов события сброса
от (значения по умолчанию) | на

`Show model terminate port` — Управляйте отображением оконечного порта события
от (значения по умолчанию) | на

`Schedule rates` — Управляйте отображением периодических портов события
от (значения по умолчанию) | на

`Schedule rates with` — Управляйте отображением периодических портов события
`Ports` (значение по умолчанию) | `Schedule Editor`

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
