Pulse Generator

Сгенерируйте импульсы прямоугольной волны равномерно

Библиотека:
Simulink / Источники

Описание

Блок Pulse Generator генерирует импульсы прямоугольной волны равномерно. Параметры формы волны блока, Amplitude, Pulse Width, Period, и Phase delay, определяют форму выходной формы волны. Следующая схема показывает, как каждый параметр влияет на форму волны.

Блок Pulse Generator может испустить скаляр, вектор или матричные сигналы любого типа данных real. Чтобы испустить скалярный сигнал, используйте скаляры, чтобы задать параметры формы волны. Чтобы испустить векторный или матричный сигнал, используйте векторы или матрицы, соответственно, чтобы задать параметры формы волны. Каждый элемент параметров формы волны влияет на соответствующий элемент выходного сигнала. Например, первый элемент векторного амплитудного параметра определяет амплитуду первого элемента векторного выходного импульса. Все параметры формы волны должны иметь те же размерности после скалярного расширения. Тип данных выхода совпадает с типом данных параметра Amplitude.

Блок выход может быть сгенерирован в основанных на времени или основанных на выборке режимах, определенных параметром Pulse type.

Основанный на времени режим

В основанном на времени режиме Simulink^® вычисляет выход блока только время от времени, когда выход на самом деле изменяется. Этот подход приводит к меньшему количеству расчетов для блока, выведенного за период времени симуляции. Активируйте этот режим путем установки параметра Pulse type на Time based.

Блок не поддерживает основанную на времени настройку, которая приводит к постоянному выходному сигналу. Simulink возвращает ошибку, если параметры Pulse Width и Period удовлетворяют любому из этих условий:

$\begin{array}{l} P e r i o d * \frac{P u l s e W i d t h}{100} = 0 \\ P e r i o d * \frac{P u l s e W i d t h}{100} = P e r i o d \end{array}$

В зависимости от характеристик импульсного сигнала могут варьироваться интервалы между изменениями в блоке выход. Поэтому основанный на времени блок Pulse Generator имеет переменный шаг расчета. Цвет шага расчета таких блоков является коричневым (информация о Шаге расчета вида на море для получения дополнительной информации).

Simulink не может использовать решатель фиксированного шага, чтобы вычислить выход основанного на времени импульсного генератора. Если вы задаете решатель фиксированного шага для моделей, которые содержат основанные на времени импульсные генераторы, Simulink вычисляет фиксированный шаг расчета для основанных на времени импульсных генераторов. Затем основанные на времени импульсные генераторы симулируют как базирующаяся выборка.

Если вы используете решатель фиксированного шага, и Pulse type является Time based, выберите шаг измеряют таким образом, что период, задержка фазы и ширина импульса (в секундах) являются целочисленными множителями размера шага решателя. Например, предположите, что периодом является 4 секунды, шириной импульса является 75% (то есть, 3 s), и задержкой фазы является 1 s. В этом случае вычисленным шагом расчета является 1 s. Поэтому выберите размер фиксированного шага 1 или номер, который делит 1 точно (например, 0.25). Чтобы гарантировать эту установку, выберите auto на панели Solver диалогового окна Configuration Parameters.

Основанный на выборке режим

В основанном на выборке режиме блок вычисляет свои выходные параметры в фиксированные интервалы, которые вы задаете. Активируйте этот режим путем установки параметра Pulse type на Sample based.

Важное различие между основанными на времени и основанными на выборке режимами - то, что в основанном на времени режиме, блок выход основан на времени симуляции, и в основанном на выборке режиме, блок выход зависит только от симуляции, запускаются, независимо от прошедшего времени симуляции.

Этот блок поддерживает семантику сброса в основанном на выборке режиме. Например, если блок Pulse Generator находится в восстановленной подсистеме, которая поражает триггер сброса, блок выходной сброс к его начальному условию.

Порты

Вывод

развернуть все

`Port_1` — Выходной сигнал
скаляр | вектор | матрица

Сгенерированный сигнал импульса прямоугольной волны задан параметрами.

Параметры

развернуть все

`Pulse type` — Вычислительный метод
`Time based` (значение по умолчанию) | `Sample based`

Вычислительный метод, чтобы сгенерировать тип прямоугольной волны, которую этот блок генерирует, или время - или основанный на выборке. Некоторые параметры в диалоговом окне появляются в зависимости от того, выбираете ли вы основанный на времени или основанный на выборке.

Программируемое использование

Параметры блоков: PulseType

Ввод: символьный вектор

Значения: 'Time based' | 'Sample based'

Значение по умолчанию: 'Time based'

`Time (t)` — Источник переменной времени
`Use simulation time` (значение по умолчанию) | `Use external signal`

Задает, использовать ли время симуляции или внешний сигнал как источник значений для выходной переменной времени импульса. Если вы задаете внешний источник, блок отображает входной порт для соединения источника. Выходной импульс отличается можно следующим образом:

Use simulation time: Блок генерирует выходной импульс, где переменная времени равняется времени симуляции.
Use external signal: Блок генерирует выходной импульс, где переменная времени равняется значению от входного порта, который может отличаться от времени симуляции.

Когда вы устанавливаете этот флажок, блок выводит вектор из длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец. Например, блок выводит матрицу размерности 1-by-N или N-by-1.
Когда вы снимаете этот флажок, блок не выводит вектор из длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец.

Программируемое использование

Параметры блоков: VectorParams1D

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'on'

Примеры модели

Tune Phase Delay on Pulse Generator During Simulation

Настройте задержку фазы на импульсном генераторе в процессе моделирования

Измените модель так, чтобы можно было изменить задержку фазы блока Pulse Generation в процессе моделирования.

Открыть скрипт

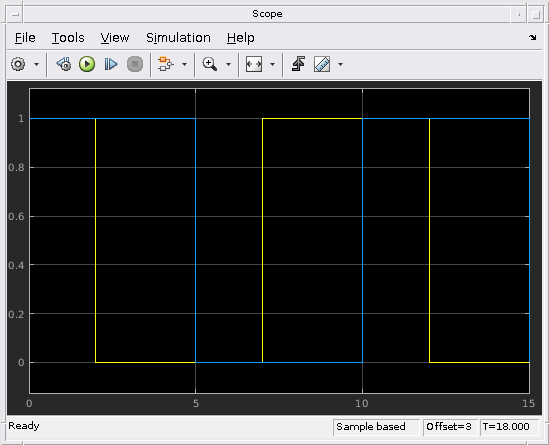

Difference Between Time- and Sample-Based Pulse Generation

Различие между временем - и основанной на выборке импульсной генерацией

Различие в поведении блока Pulse Generator в основанных на времени и основанных на выборке режимах.

Открытая модель

Simulating Automatic Climate Control Systems

Симуляция автоматических систем климат-контроля

Симулируйте работу автоматической системы климат-контроля в автомобиле с помощью Simulink® и Stateflow®. Можно ввести температурное значение, которого вы хотели бы, чтобы воздух в автомобиле достиг путем двойного щелчка по User Setpoint in Celsius Block и ввода температурного значения. Можно также установить Внешнюю Температуру в Цельсия похожим способом. Числовое отображение на правой стороне модели показывает чтение датчика температуры, помещенного позади верхней части драйвера. Это - температура, которую должен чувствовать драйвер. Когда модель запущена, и управление климатом активно, это - это поле отображения, значение которого изменяется, чтобы показать изменение температуры в автомобиле.

Открытая модель

Управление скорострельного оружия Используя временную логику

Используйте Stateflow®, чтобы смоделировать систему контроля температуры скорострельного оружия для бойлера. Движущие силы бойлера моделируются в Simulink®.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Не может использоваться в иерархии триггируемой подсистемы.

Эти блоки не ссылаются на абсолютное время, когда сконфигурировано для основанной на выборке операции. В основанной на времени операции они зависят от абсолютного времени.
