Reset Function

Выполняет содержимое по событию сброса модели

Библиотека:
Simulink / Пользовательские Функции

Описание

Блок Reset Function является предварительно сконфигурированным блоком подсистемы, который выполняется по событию сброса модели. По умолчанию блок Reset Function включает блок Event Listener с набором Event к Reset, блок Constant с набором Constant value к 0, и блок State Writer.

Замените блок Constant на исходные блоки, которые генерируют значение состояния для блока State Writer.

Условно выполняемая подсистема блокируется с выходными портами, полностью поддержанными в Оконечных Функциональных блоках

Для списка неподдерживаемых блоков и функций, смотрите, Инициализируют, Сброс и Оконечные Функциональные Ограничения.

Модель может потенциально иметь несколько блоков Reset Function с каждым блоком, имеющим различный Event name. Каждое из этих событий сброса появляется в сгенерированном коде как различная функция.

Примеры модели

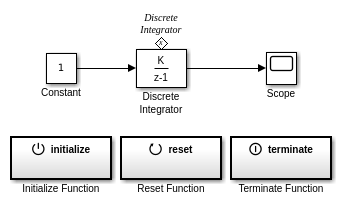

Working with the Initialize Function, Reset Function, and Terminate Function Blocks

Работа с инициализировать функцией, функцией сброса и оконечными функциональными блоками

Используйте Инициализировать Функцию, Функцию Сброса, и Отключите Функциональные блоки к состояниям чтения и состояниям записи в модели Simulink.

Открытая модель

Характеристики блока

Типы данных	`^Boolean[a]` \| `^bus[a]` \| `^double[a]` \| `^{enumerated[a]}` \| `^{fixed point[a]}` \| `^half[a]` \| `^integer[a]` \| `^single[a]` \| `^string[a]`
Прямое сквозное соединение	`no`
Многомерные сигналы	`^limited[a]`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`
^[a] Фактическая поддержка типа данных или возможности зависит от реализации блока.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
