Восстановленные подсистемы

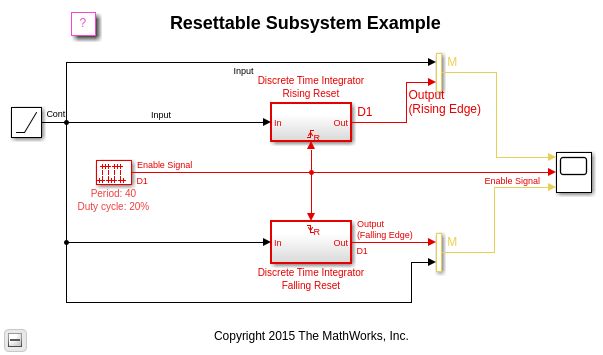

Этот пример показывает то, что происходит, когда сигнал пандуса интегрирован с помощью двух восстановленных подсистем. После выполнения симуляции осциллограф показывает три графика.

Средний график показывает исходное значение сигнала сброса. В этом примере мы используем дискретный сигнал импульса шага расчета. Повышение и падающие ребра - то, что заставляет эти две подсистемы сбрасывать.

Верхние и нижние графики показывают исходный пандус ссылкой и ее интегрированием. Подсистемы, соответствующие верхнему и нижнему сбросу графиков на каждом повышении и падающем ребре импульса, соответственно. Когда каждая подсистема сбрасывает, состояние блока интегратора установлено в свое начальное значение условия, которое является 0. Можно обратиться к среднему графику определить, когда каждая подсистема сбрасывает.

Заметьте, как сброс, оказывается, для блоков в подсистеме без потребности в каждом блоке имеет свой собственный порт сброса. Это обеспечивает более удобный способ обработать сброс на уровне подсистемы.
