Squeeze

Удалите одноэлементные размерности из многомерного сигнала

расширьте все на странице
  • Библиотека:

  • Simulink / Математические операции

  • Squeeze block

Описание

Блок Squeeze удаляет одноэлементные размерности из своего многомерного входного сигнала. Одноэлементная размерность является любой размерностью, размер которой является тем. Блок Squeeze работает только с сигналами, количество которых размерностей больше два. Скаляр, вектор и матричные сигналы проходят через неизменный блок Squeeze.

Порты

Входной параметр

развернуть все

Входной сигнал, который имеет любые одноэлементные размерности, удаленные в выходе.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

Вывод

развернуть все

Выходной сигнал без одноэлементных размерностей. Например, многомерный массив размера 3 1 2 изменениями в 3 2 сигнализирует. Если нет никаких одноэлементных размерностей во входе, то через входной сигнал проходят неизменный к выходу.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

Примеры модели

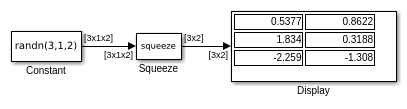

Eliminate Singleton Dimension with the Squeeze Block

Устраните размерность Singleton с блоком сжатия

Модель с помощью блока Squeeze, чтобы устранить размерность размера 1.

Открытая модель

Характеристики блока

Типы данных

Boolean | double | enumerated | fixed point | half | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

yes

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Представленный в R2007b
