Сгенерируйте ступенчатую функцию
Simulink / Источники
Блок Step обеспечивает шаг между двумя определимыми уровнями в требуемое время. Если время симуляции меньше значения параметров Step time, выход блока является значением параметров Initial value. Для времени симуляции, больше, чем или равный Step time, выход является значением параметров Final value.
Числовые параметры блоков должны иметь те же размерности после скалярного расширения. Если опция Interpret vector parameters as 1-D выключена, блок выводит сигнал тех же размерностей и размерности как параметры. Если опция Interpret vector parameters as 1-D идет, и числовые параметры являются строкой или вектор-столбцами (то есть, одна строка или массивы столбца 2-D), блок выводит вектор (1D массив) сигнал. В противном случае блок выводит сигнал той же размерности и размерностей как параметры.
Step time — Время, когда шаг происходитЗадайте время в секундах, когда выход спрыгнет с параметра Initial value к параметру Final value.
Параметры блоков: Time |
| Ввод: символьный вектор |
Значения:
'1' | real- or complex-valued scalar, vector, or matrix |
Значение по умолчанию: '1' |
Initial value — Выходное значение перед шагомЗадайте блок выход, пока время симуляции не достигнет параметра Step time.
Параметры блоков: Before |
| Ввод: символьный вектор |
Значения:
'1' | real- or complex-valued scalar, vector, or matrix |
Значение по умолчанию: '0' |
Final value — Выходное значение после шагаЗадайте блок выход, когда время симуляции достигнет и превысит параметр Step time.
Параметры блоков: After |
| Ввод: символьный вектор |
Значения:
'1' | real- or complex-valued scalar, vector, or matrix |
Значение по умолчанию: '1' |
Sample time — Частота дискретизацииЗадайте частоту дискретизации шага. См. Настройку времени выборки для получения дополнительной информации.
Параметры блоков: SampleTime |
| Ввод: символьный вектор |
| Значения: скаляр |
Значение по умолчанию: '0' |
Interpret vector parameters as 1-D — Обработайте векторы как 1Don (значение по умолчанию) | offУстановите этот флажок, чтобы вывести вектор из длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец.
Когда вы устанавливаете этот флажок, блок выводит вектор из длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец. Например, блок выводит матрицу размерности 1-by-N или N-by-1.
Когда вы снимаете этот флажок, блок не выводит вектор из длины N если параметр Постоянного значения оценивает к N- строка элемента или вектор-столбец.
Параметры блоков:
VectorParams1D
|
| Ввод: символьный вектор |
Значения: 'on' | 'off' |
Значение по умолчанию: 'on' |

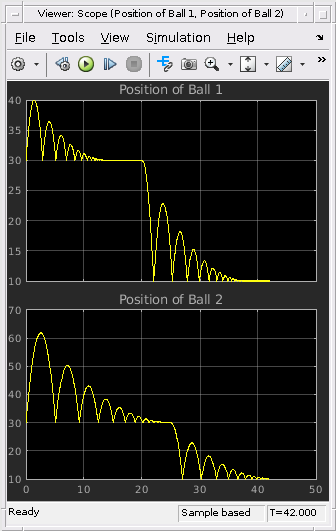

Enable zero-crossing detection — Включите обнаружение пересечения нулемon (значение по умолчанию) | булевская переменнаяВыберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение Пересечения нулем.
Параметры блоков: ZeroCross |
| Ввод: вектор символов, строка |
Значения: 'off' | 'on' |
Значение по умолчанию: 'on' |
Output data type — Тип выходных данныхdouble (значение по умолчанию) | Inherit: Inherit via back propagation | single | <data type expression>Тип выходных данных. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.
Когда вы выбираете Inherit: Inherit via back propagation, блок использует тип данных ведущего блока.
Нажмите кнопку Show data type assistant
, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Смотрите Задают Типы данных Используя Ассистент Типа данных для получения дополнительной информации.
Параметры блоков:
OutDataTypeStr |
| Ввод: символьный вектор |
Значения:
'Inherit: Inherit via internal rule' | 'double' | 'single' | <выражение типа данных> |
Значение по умолчанию:
'double' |
Data type override — Задайте режим переопределения типа данных для этого сигналаInherit | OffВыберите режим переопределения типа данных для этого сигнала.
Когда вы выбираете Inherit, Simulink® наследовал переопределение типа данных, сходящее с его контекста, то есть, от блока, Simulink.Signal объект или Stateflow® строят диаграмму в Simulink, который использует сигнал.
Когда вы выбираете Off, Simulink игнорирует установку переопределения типа данных своего контекста.
Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных в документации Simulink.
Чтобы включить этот параметр, нажмите кнопку Show data type assistant и установите Mode на Built in.
Способность выключить переопределение типа данных для отдельного типа данных обеспечивает большее управление типами данных в вашей модели, когда вы применяете переопределение типа данных. Например, можно использовать эту опцию, чтобы гарантировать, что типы данных удовлетворяют требования нисходящих блоков независимо от установки переопределения типа данных.
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
