Распространите различное условие к условной подсистеме
Условная подсистема (также известный как условно выполняемую подсистему) является типом подсистемы, где можно управлять выполнением с помощью внешнего сигнала.
Enabled, Инициированный, и Подсистемы вызова функций примеры условных подсистем. Сигнал, который управляет условной подсистемой, называется управляющим сигналом и портом, от которого входит сигнал, блок называется портом управления. Для получения дополнительной информации об условных подсистемах см. Условно Выполняемый Обзор Подсистем.
Можно использовать различный блок, чтобы управлять выполнением условных блоков подсистемы.
Рассмотрите эту модель.
Variant Source1 single-input/single-output Различный Исходный блок с различным условием как V==1. Когда вы симулируете эту модель, различное условие от Variant Source1 блок распространяет к порту управления Subsystem блокируйтесь и затем с блоками, соединенными с его импортом и выходными портами.
Например, когда V=1, Variant Source1 активно, и Различное условие распространяет к порту управления Subsystem блок. Поэтому Subsystem блок также активен, и различное условие распространяет с блоками, соединенными с портами ввода и вывода Subsystem блок.
Распространите различное условие к подсистеме вызова функций
Function-Call Subsystem блок является подсистемой, которую другой блок может вызвать непосредственно в процессе моделирования. Function-Call Subsystem блок походит на функцию на языке процедурного программирования. Для получения дополнительной информации смотрите Используя Подсистемы вызова функций.
Можно использовать single-input/single-output различный блок, чтобы сделать Function-Call Subsystem условное выражение блока.

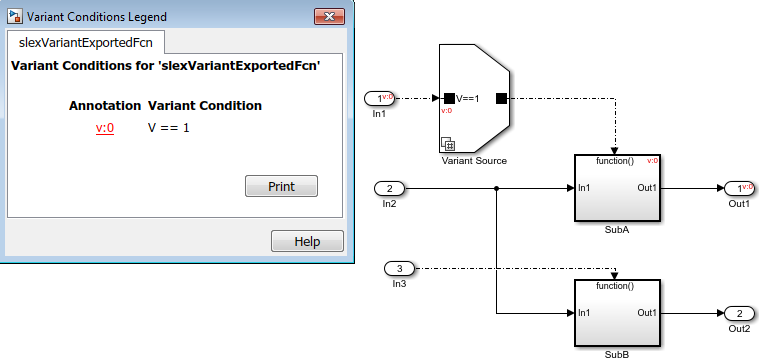

Variant Source блок имеет условие V==1, где V Simulink.Parameter.
Когда вы симулируете эту модель, различное условие от Различного Исходного блока распространяет к порту управления SubA блок подсистемы и далее распространяет с блоками, соединенными с его импортом и выходными портами.
Например, когда V=1, SubA блок активен, и различное условие распространяет назад и вперед с блоками, соединенными с входом (In1) и выход (Out1) порты.
Когда V~=1 (например, V=0), SubA становится неактивным, делая Out1 быть неактивным. In2 остается активным, когда это соединяется с SubB, который активен.
Если In2 не соединяется с SubB, In2 становится неактивным когда V~=1.
Примечание: если Function-Call Subsystem помещается в виртуальной сгруппированной подсистеме, различное условие, инициировавшее Function-Call Subsystem должен совпадать с соответствующим условием на входе высокоуровневого блока подсистемы.
