ASCII, Кодирующий/Декодирующий Петлевой Тест

Эта модель показывает, как отправить данные о ASCII по последовательной ссылке.

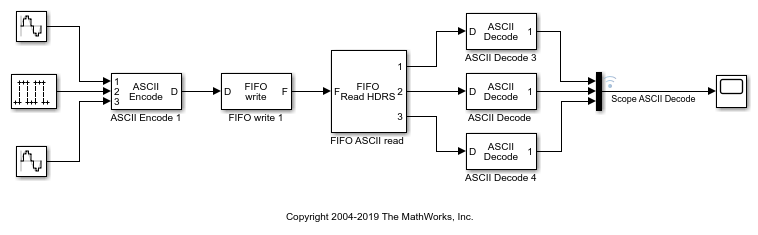

Блок ASCII Encode генерирует сообщение с тремя различными сообщениями sub наряду с некоторыми посторонними данными, чтобы показать, как блок FIFO Read HDRS может остаться синхронизируемым с допустимым потоком байтов даже в присутствии ошибок передачи.

Блок FIFO Read HDRS может обработать произвольное число заголовков; только добавьте их как строки к массиву ячеек в диалоговом окне параметров блоков. Сообщения должны совместно использовать ту же строку завершения. В этом примере это - возврат каретки, сопровождаемый переводом строки: "\r\n".

open_system(fullfile(matlabroot,'toolbox','slrealtime','examples','slrt_ex_serialasciitest'))
set_param('slrt_ex_serialasciitest','StopTime','30');
sim('slrt_ex_serialasciitest')
