Двоичный файл, Кодирующий/Декодирующий Пересинхронизирующий Петлевой Тест

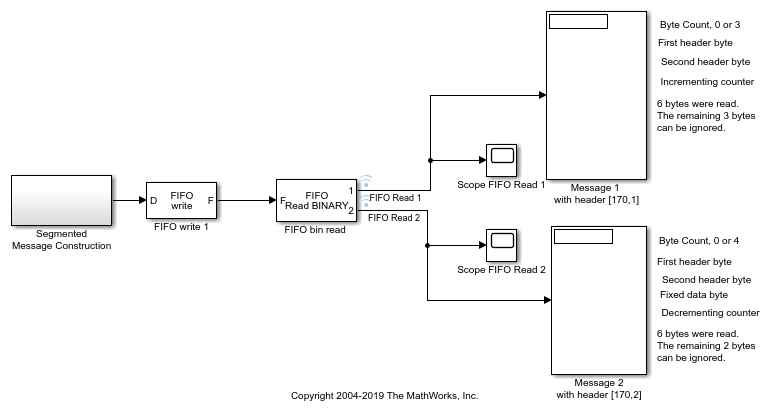

Эта модель показывает способность блока FIFO Read BINARY обработать сообщения, которые прерваны и только частично завершенные. Это - худший пример случая, где каждое сообщение прервано.

Сегментированная подсистема Конструктора сообщения содержит блоки, которые готовят и отправляют только части сообщений на каждом временном шаге.

На получить стороне читал FIFO, блок BINARY ищет два различных 2D символьных заголовка. Если это находит [170,1] это выходные параметры [3,170,1,N] на порте 1. Если это находит [170,2], это выходные параметры [4,170,2,44,M] портировать 2. N и M являются числами между 0 и 255, которые являются incremenenting и постепенным уменьшением, соответственно.

Если заголовок сообщения не будет найден в FIFO на данном временном шаге, то тот порт выведет 0. Выходные параметры дополнены к максимальному размеру вектора, заданному в блоке FIFO Read BINARY. В этом примере выходные векторы равняются 6 по ширине. Количество в первом элементе говорит, сколько элементов является значительным.

Определите объем 1 отображения полученные данные о сообщении 1. Определите объем 2 отображений полученные данные о сообщении 2.

open_system(fullfile(matlabroot,'toolbox','slrealtime','examples','slrt_ex_serialbinarysplit'));
